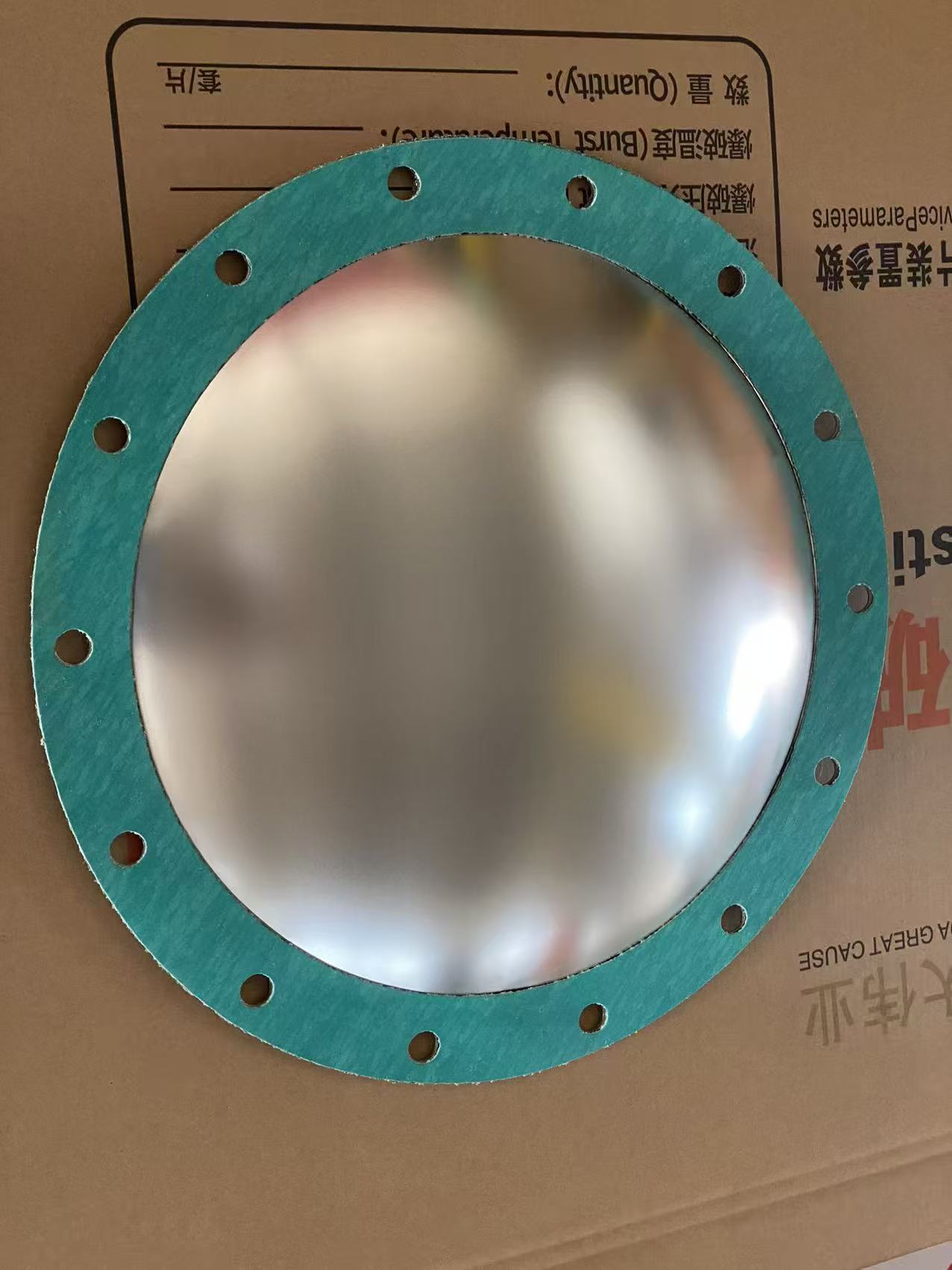

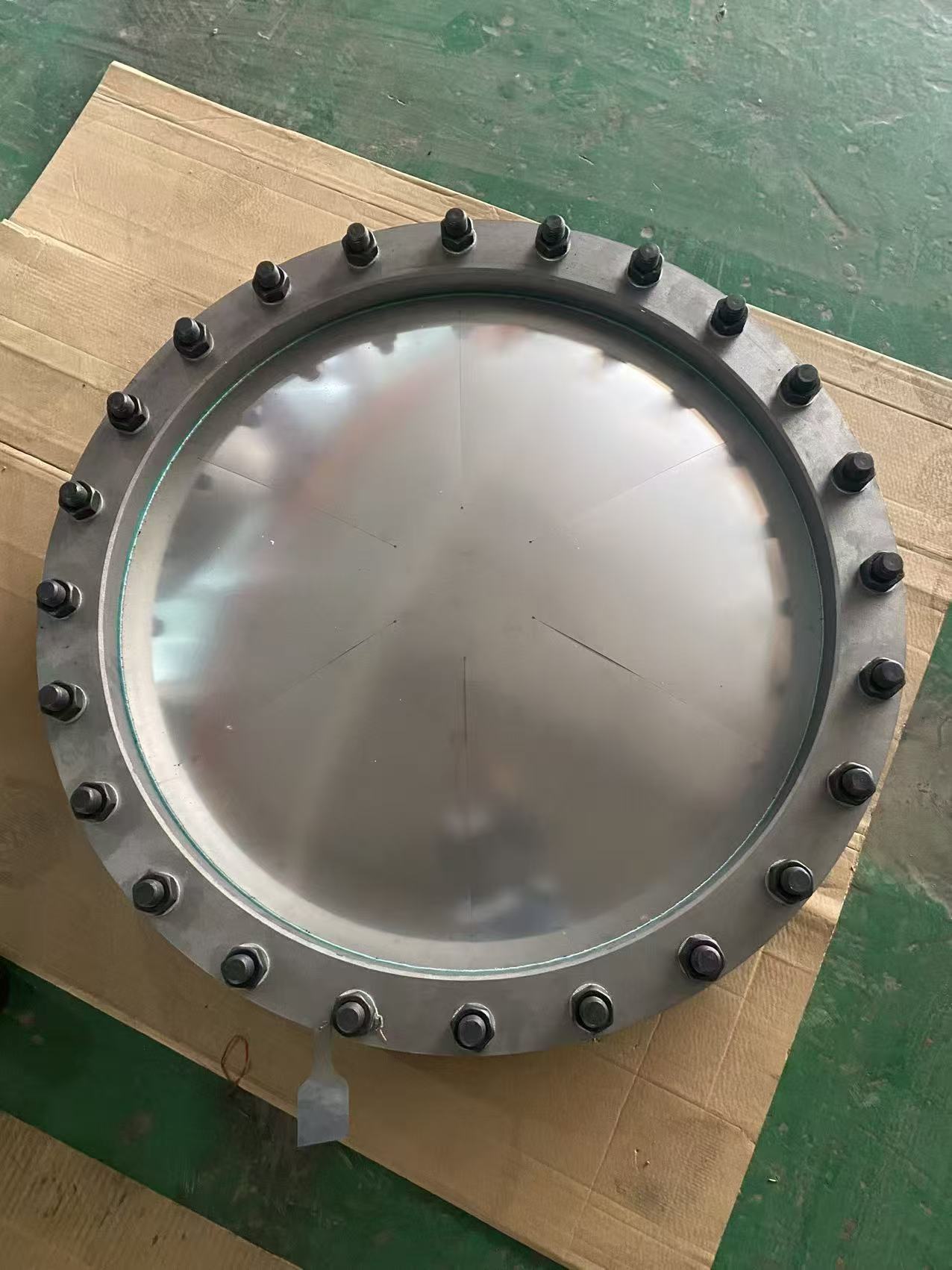

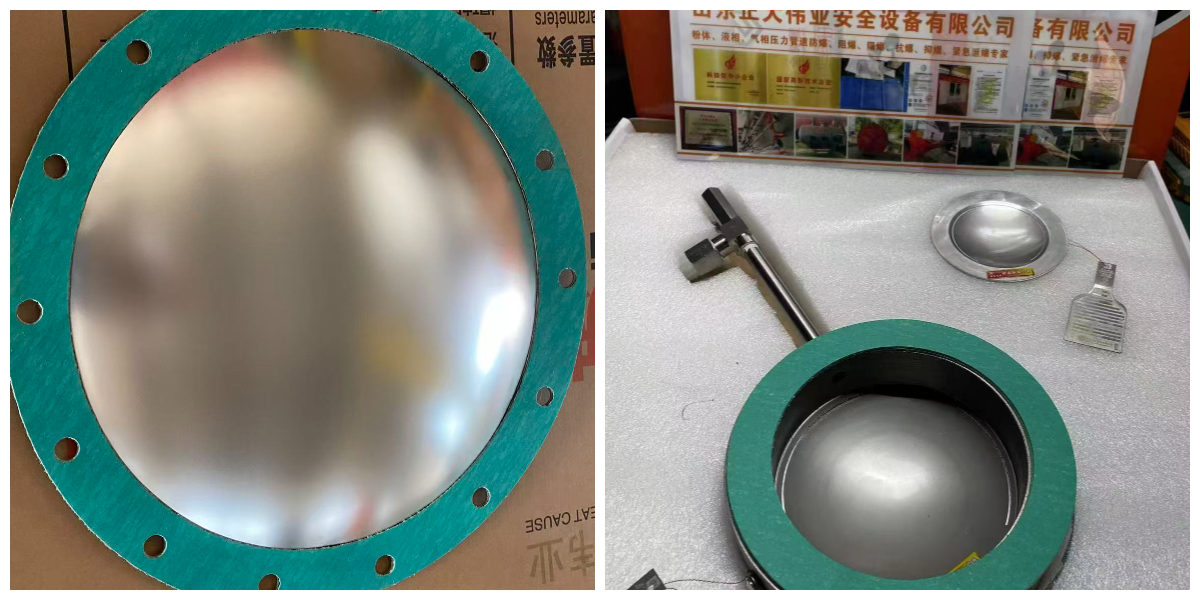

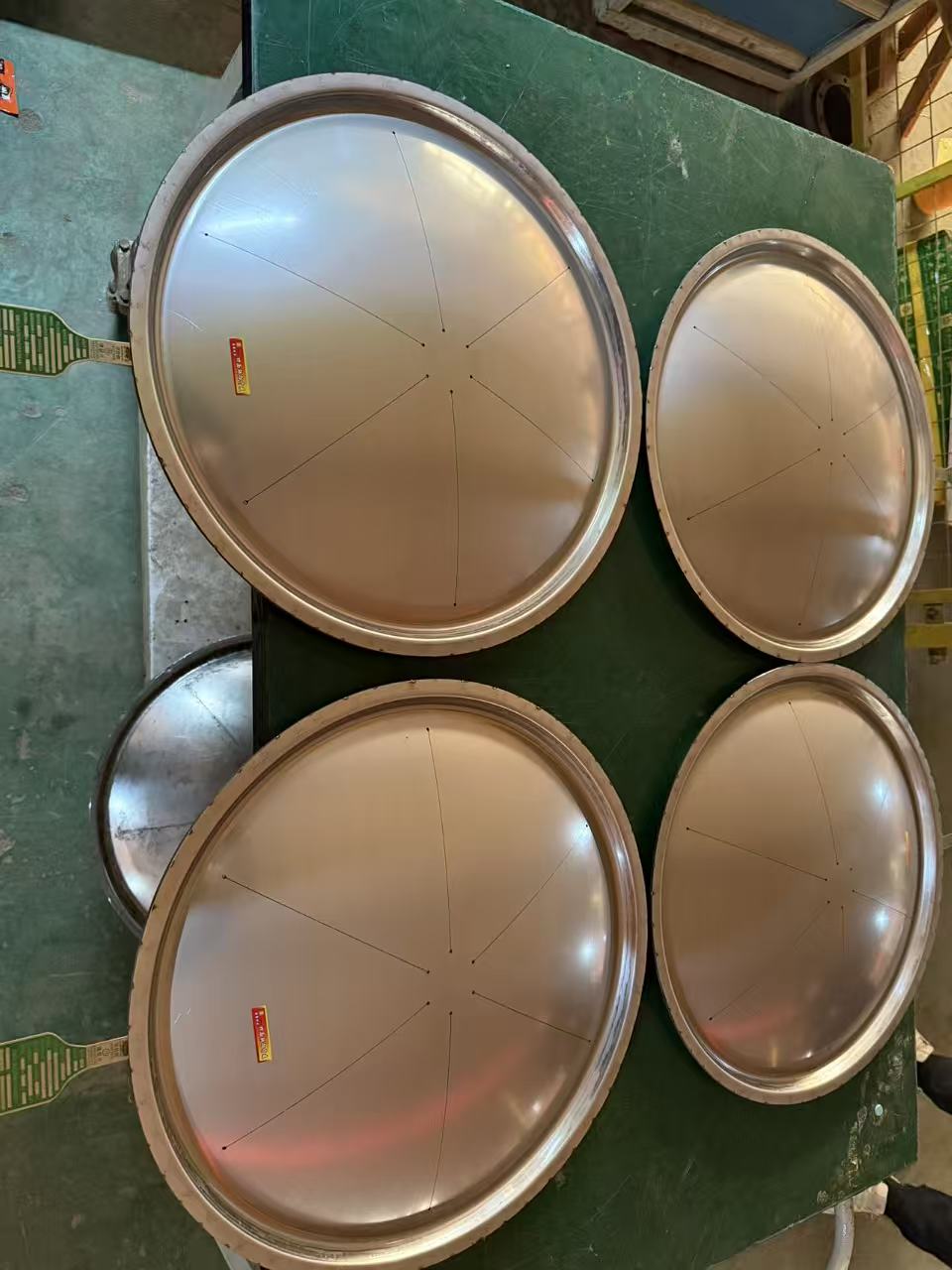

قرص تمزق ذو تأثير عكسي

ملخص

تم تصميم قرص التمزق ذو المفعول العكسي لضمان الموثوقية في خدمات الضغط الدوري. قبتها المحدبة تواجه بعيدًا عن مصدر الضغط. عند الوصول إلى الضغط المحدد، ينحني القرص إلى الداخل (للخلف) ويتم قصه بشكل نظيف بواسطة حلقة سكين محيطية، مما يؤدي إلى إنشاء فتحة كاملة دون عائق دون توليد شظايا. وهذا يجعله مثاليًا لحماية المعدات الحساسة في اتجاه مجرى النهر أو للتركيب المتسلسل بصمامات الأمان، حيث قد يتسبب حطام القرص في حدوث تلف أو انسداد.

الميزات والفوائد

• لا شظايا:يتم الاحتفاظ بمركز القرص المنفصل، مما يمنع الحطام من الدخول إلى الأنابيب السفلية.

• حياة عالية التعب:يمكن أن يتحمل عددًا كبيرًا من دورات الضغط (غالبًا ما يصل إلى 90% من ضغط الانفجار)، وهو مثالي للأنظمة النابضة.

• تصنيف الفراغ الكامل:مقاومة بطبيعتها للانهيار في ظل ظروف الفراغ، مما يلغي الحاجة إلى دعامات الفراغ المكلفة.

• نسبة تشغيل عالية:يسمح للأنظمة بالعمل بالقرب من ضغط الانفجار، مما يؤدي إلى تحسين نوافذ العملية.

مثالي لعزل صمامات الأمان
عند تركيبه أسفل صمام الأمان، فإنه يشكل مانعًا للتسرب، ويعزل الصمام عن المواد المسببة للتآكل أو البلمرة أو التلوث. وهذا يطيل عمر خدمة الصمام ويسمح بالصيانة أثناء التشغيل.

كيف يعمل

تحت الضغط، تتعرض القبة العكسية للانضغاط. عند نقطة الانفجار، تنثني فجأة (تنكسر) إلى الداخل. يؤدي هذا الانعكاس إلى ملامسة القرص لشفرات حادة مدمجة في الحامل، والتي تقطع القرص حول محيطه. يتم التقاط القطعة المركزية.

المواصفات (الوصفية)

متوفر بأحجام من DN20 إلى DN300. لـDN50تتراوح ضغوط الانفجار الشائعة من 2 إلى 10 بار. DN150تتعامل عادةً مع أوزان تتراوح بين 1 و6 بارات. مواد مثلنيكل 200مناسبة للضغوط المنخفضة (حوالي 1.4-12 بار لقطر DN32)، بينماإنكونيل 625يزيد من نطاق الضغط ومقاومة التآكل (من 3.5 إلى 15 بار تقريبًا لقطر DN32).الفولاذ المقاوم للصدأ (316L)يوفر توازناً مثالياً، حيث يتراوح ضغط DN25 بين 5 و15 بار. تختلف درجات الحرارة القصوى حسب المادة: الفولاذ المقاوم للصدأ 316 حتى 400 درجة مئوية، والإنكونيل حتى 480 درجة مئوية.

مُكَمِّلات

• طلاء أو بطانة من التفلون (PTFE)

• مؤشر الانفجار (دبوس ميكانيكي أو مفتاح كهربائي)

• وحدات إنذار تمزق القرص

سؤال وجواب

س: لماذا نختار التأثير العكسي بدلاً من التأثير الأمامي؟
ج:اختره للتطبيقات التي تتضمن دورات الضغط، حيث لا يُسمح بوجود أي شظايا في اتجاه المصب (على سبيل المثال، قبل صمام الأمان أو مدخل الضاغط)، أو عندما تكون هناك حاجة إلى قدرة فراغ كاملة دون دعامات إضافية.

س: ماذا يعني "التشغيل عند 90% من ضغط الانفجار"؟
ج:وهذا يعني أنه يمكنك تشغيل عمليتك بأمان عند ضغط ثابت يصل إلى 90٪ من ضغط الانفجار المقدر للقرص دون تقليل عمره الافتراضي بشكل كبير أو التسبب في فشل مبكر، وهو أمر ممتاز لأنظمة نسبة التشغيل العالية.

س: هل يمكنه التعامل مع السوائل؟
ج:صُمم هذا الجهاز أساسًا للاستخدام مع الغازات أو الأبخرة. ويتطلب عمل الانبعاج قابلية الانضغاط. أما بالنسبة للسوائل، فيُنصح عادةً باستخدام قرص أمامي أو قرص مركب.

حول ZD السلامة

تتخصص شركة ZD Safety في حلول تخفيف الضغط المتقدمة. أقراصنا ذات الحركة العكسية مصنعة بدقة عالية ومختبرة بنسبة 100% لضمان الأداء الأمثل في التطبيقات التي لا تقبل المساومة على الموثوقية. حاصلة على شهادات ISO 9001 وASME وPED.
