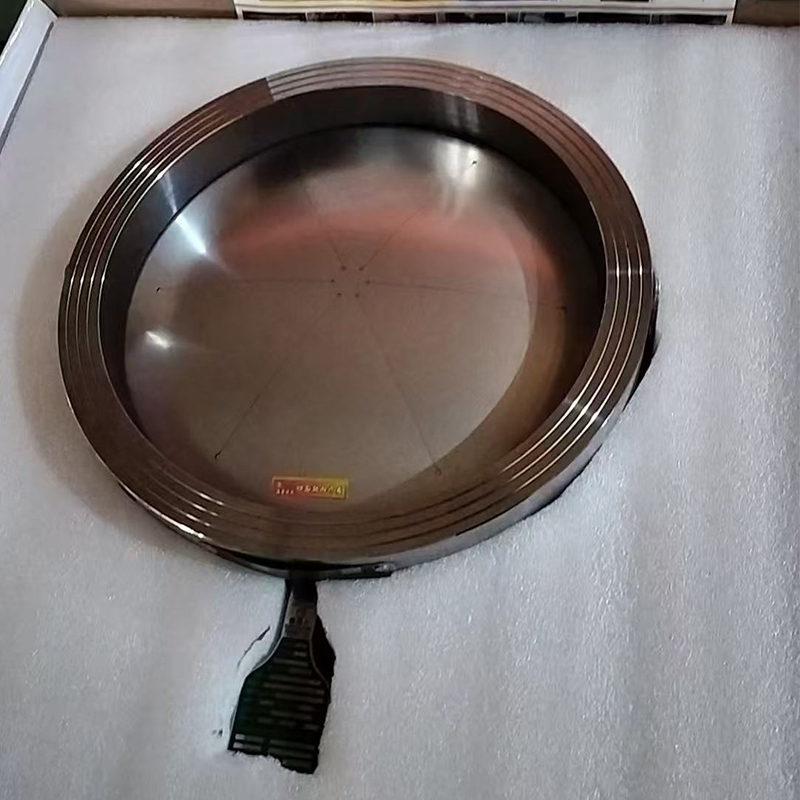

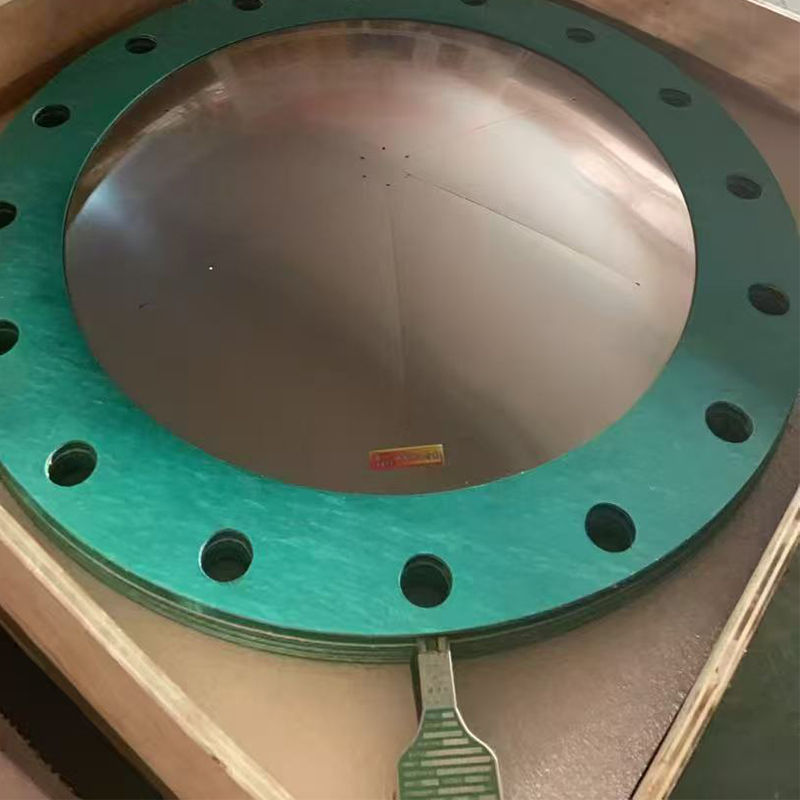

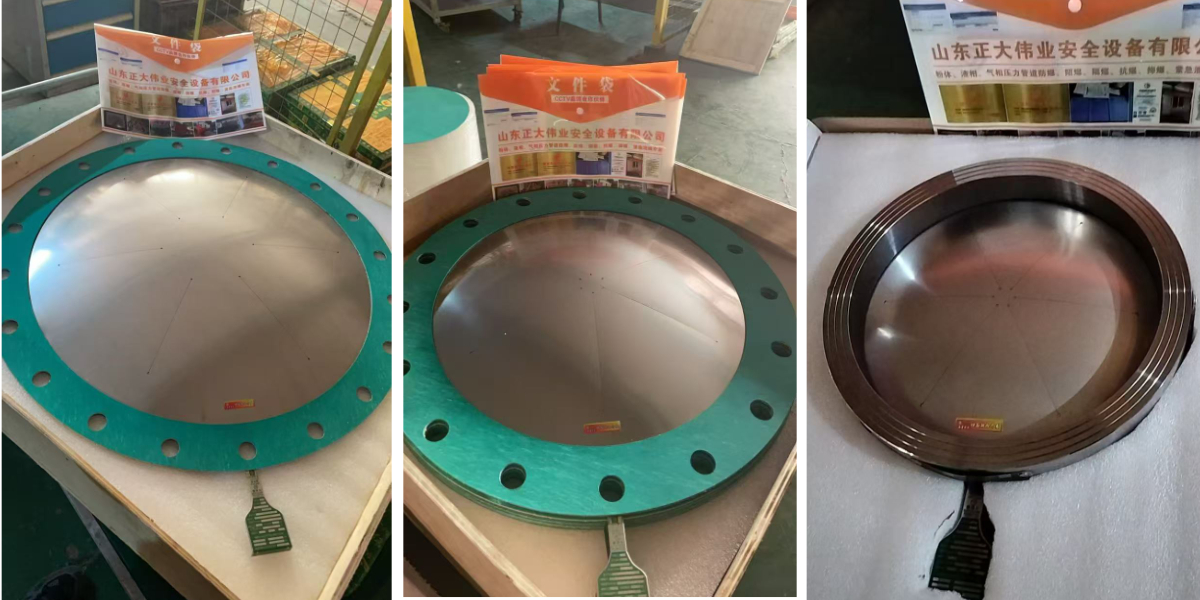

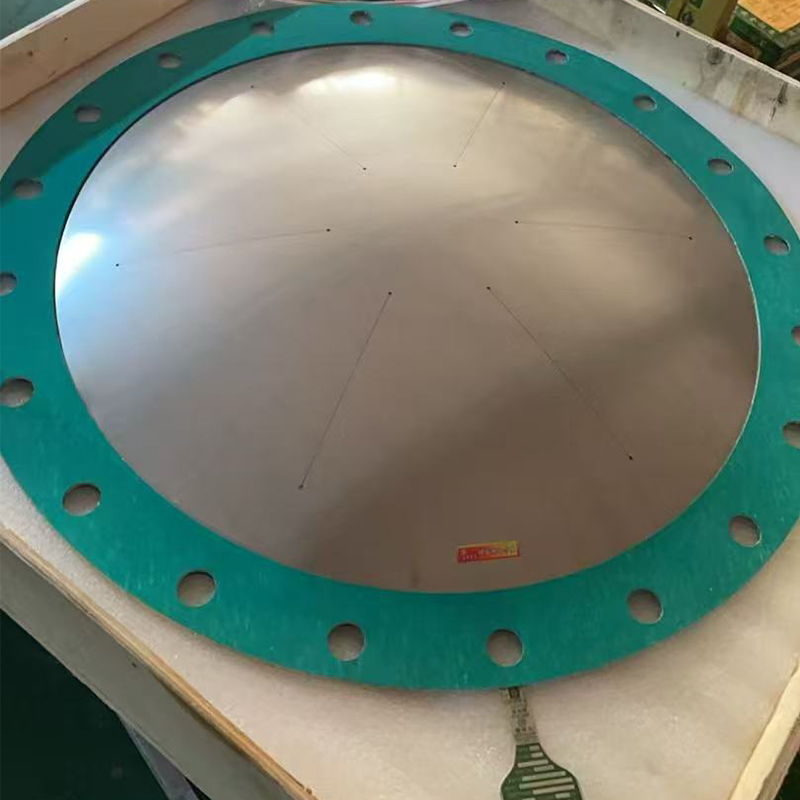

قرص تمزق الضغط

· بضع شظايا بعد الانفجار

· نطاق الحجم: 15 مم - 1200 مم

· نطاق ضغط الانفجار: 0.02-150 بار

· نسبة التشغيل 80% (أقصى ضغط تشغيل يصل إلى 80% من الحد الأدنى لضغط الانفجار)

· ينطبق على السوائل والغازات السائلة

· المواد: SS، Monel، Nickel، Hastelloy C-276، Inconel، إلخ

اتصل الآن بريد إلكتروني هاتف واتساب

تفاصيل المنتج

نظرة عامة على المنتج

يتكون قرص التمزق المركب ذو التأثير الأمامي من قسم علوي معدني به فتحات وغشاء مانع للتسرب ودعم للضغط الخلفي.

في حالة الضغط الزائد، ينفجر القرص على طول الخطوط المشقوقة لتفريغ الضغط الزائد.

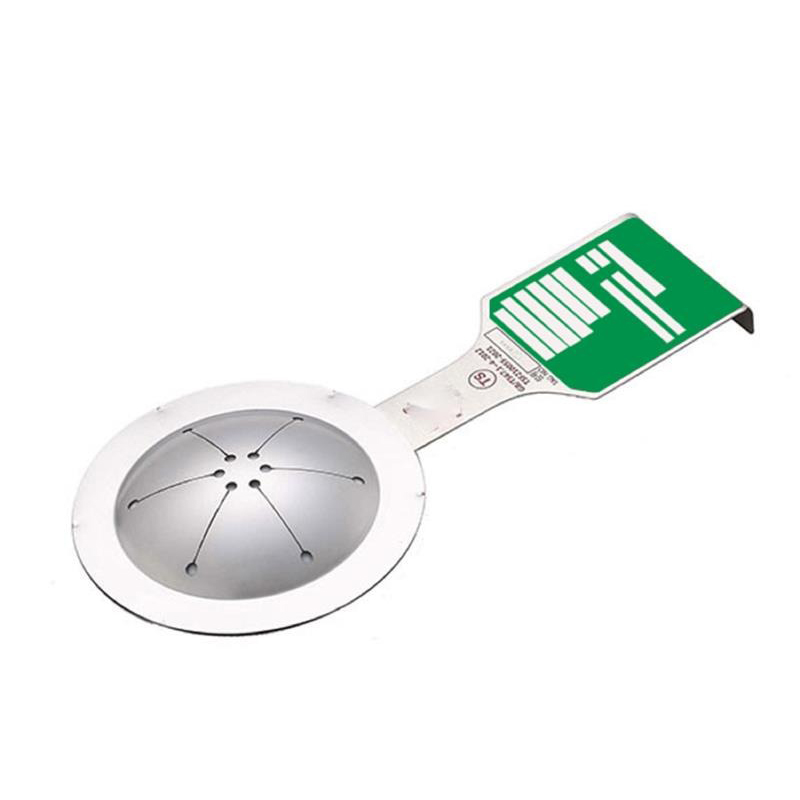

الوصف: بناءً على قرص القوس الإيجابي المشترك، يتم نقشه بأخاديد خاصة (مثل الأخاديد المتقاطعة).
الوظيفة: تعمل الأخاديد على إضعاف المنطقة، وعندما يتجاوز الضغط الحد، فإنه يتمزق على طول الأخاديد في نمط منتظم، ويشكل "بتلات"، مما يوفر مساحة تفريغ كبيرة وتحكمًا أكثر دقة في ضغط الانفجار.
التطبيق: يستخدم على نطاق واسع، ومناسب لكل من الوسائط الغازية والسائلة.

قرص تمزق الضغط

معلمات المنتج

مقاس		محطة إثراء الوقود				مادة البولي تترافلوروإيثيلين				الألومنيوم				النيكل
خدمة المتنزهات الوطنية (بالبوصة)	DN (مم)	(بسيغ)		(ورقة)		(بسيغ)		(ورقة)		(بسيغ)		(ورقة)		(بسيغ)		(ورقة)
خدمة المتنزهات الوطنية (بالبوصة)	DN (مم)	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى
1 بوصة	25	11.6	1015	0.8	70	29	1015	2	70	87	1595	6	110	348	2175	24	150
1.25 بوصة	32	8.7	870	0.6	60	21.75	870	1.5	60	65.25	1450	4.5	100	290	1305	20	90
1.5 بوصة (40)	40	5.8	725	0.4	50	14.5	725	1	50	52.2	1305	3.6	90	217.5	1160	15	80
2 بوصة	50	4.35	580	0.3	40	10.88	580	0.75	40	49.3	957	3.4	66	203	1015	14	70
2.5 بوصة	65	3.63	562	0.25	36	9.08	522	0.63	36	36.25	841	2.5	58	159.5	870	11	60
3"	80	2.9	464	0.2	32	7.25	464	0.5	32	31.9	725	2.2	50	1445	725	10	50
4"	100	2.18	420.5	0.15	29	5.45	420.5	0.38	29	26.1	638	1.8	44	116	580	8	40
5"	125	2.18	377	0.15	26	5.45	377	0.38	26	21.75	580	1.5	40	101.5	580	7	40
6 بوصة	150	2.18	333.5	0.15	23	5.45	333.5	0.38	23	18.85	493	1.3	34	87	435	6	30
8"	200	1.45	304.5	0.1	21	3.63	304.5	0.25	21	14.5	435	1	30	72.5	435	5	30
10"	250	1.16	246.5	0.08	17	2.9	246.5	0.2	17	11.6	348	0.8	24	58	435	4	30
12"	300	1.02	203	0.07	14	2.55	203	0.18	14	10.15	290	0.7	20	43.5	362.5	3	25
14"	350	0.87	174	0.06	12	2.18	174	0.15	12	8.7	275.5	0.6	19	43.5	362.5	3	25
16"	400	0.73	145	0.05	10	1.83	145	0.13	10	7.25	261	0.5	18	36.25	290	2.5	20
الحد الأقصى لدرجة الحرارة.		400 درجة مئوية				430 درجة مئوية				480℃				480℃

مقاس		مونيل				إنكونيل				الفولاذ المقاوم للصدأ				هاستيلوي سي-276
خدمة المتنزهات الوطنية (بالبوصة)	DN (مم)	(بسيغ)		(ورقة)		(بسيغ)		(ورقة)		(بسيغ)		(ورقة)		(بسيغ)		(ورقة)
خدمة المتنزهات الوطنية (بالبوصة)	DN (مم)	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى	دقيقة.	الأعلى
1 بوصة	25	406	2175	28	150	478.5	2175	33	150	406	2175	28	150	435	2175	30	150
1.25 بوصة	32	319	1305	22	90	377	1305	26	90	319	1305	22	90	333.5	1305	23	90
1.5 بوصة (40)	40	261	1160	18	80	304.5	1160	21	80	261	1160	18	80	275.5	1160	19	80
2 بوصة	50	232	1015	16	70	275.5	1015	19	70	232	1015	16	70	261	1015	18	70
2.5 بوصة	65	174	870	12	60	2003	870	14	60	174	870	12	60	377	870	26	60
3"	80	159.5	725	11	50	174	725	12	50	159.5	725	11	50	333.5	725	23	50
4 بوصة	100	130.5	580	9	40	145	580	10	40	130.5	580	9	40	261	580	18	40
5"	125	116	580	8	40	130.5	580	9	40	116	580	8	40	217.5	580	15	40
6 بوصة	150	101.5	435	7	30	116	435	8	30	101.5	435	7	30	203	435	14	30
8 بوصة	200	87	435	6	30	101.5	435	7	30	87	435	6	30	159.5	435	11	30
10"	250	72.5	435	5	30	87	435	6	30	72.5	435	5	30	130.5	435	9	30
12"	300	58	362.5	4	25	72.5	362.5	5	25	58	362.5	4	25	116	362.5	8	25
14"	350	58	362.5	4	25	72.5	362.5	5	25	58	362.5	4	25	101.5	362.5	7	25
16"	400	43.5	290	3	20	58	290	4	20	43.5	290	3	20	87	290	6	20
الحد الأقصى لدرجة الحرارة.		400 درجة مئوية				430 درجة مئوية				480 درجة مئوية				480 درجة مئوية

جهاز انفجار القرص

جهاز قرص الانفجار هو جهاز لتخفيف الضغط لا يمكن إغلاقه مرة أخرى. يُفعّل بالضغط الساكن عند المدخل، ويُخفّف الضغط عبر تمزق غشاء تحمل الضغط. ببساطة، هو جهاز تخفيف ضغط لمرة واحدة: عند درجة حرارة الانفجار المُحدّدة، وعندما يصل فرق الضغط بين جانبي قرص الانفجار إلى قيمة مُحدّدة مُسبقًا، سيعمل قرص الانفجار (يتمزق أو يتساقط) ويُطلق السائل.

يجب أن يتوافق تصميم وتصنيع أقراص التفجير مع أحكام المواصفات الفنية للسلامة ذات الصلة. ويجب إرفاق شهادة جودة المنتج مع المنتج عند خروجه من المصنع، ولصق لوحة اسم معدنية ثابتة عليه.

التعليمات

س١: ما هو مجال عمل شركتكم الرئيسي؟ هل مؤهلاتكم كاملة؟

ج1: نحن متخصصون في مجال الحماية الصناعية من الانفجارات وسلامة تخفيف الضغط. تشمل منتجاتنا الرئيسية أقراص الانفجار، ومانعات اللهب، وصمامات عزل الانفجارات، وأجهزة التهوية عديمة اللهب. نحمل "رخصة تصنيع المعدات الخاصة" (لأجهزة أقراص الانفجار) الصادرة عن إدارة الدولة لتنظيم السوق (SAMR). تتوافق منتجاتنا تمامًا مع المعايير الوطنية مثل GB/T 567 وTSG ZF003، ويمكننا تقديم شهادات دولية مثل ATEX وPED وفقًا لمتطلبات العملاء.

س2: كيف أختار المعدات المناسبة لظروف عملي؟

أ2: يتطلب الاختيار الدقيق المعلمات الرئيسية التالية:

الوسط: هل هو غاز، غبار، أم سائل؟ ما تركيبه الدقيق؟ (مثل: الهيدروجين، الميثان، غبار نشا الذرة)

ضغط التشغيل ودرجة الحرارة: نطاق الضغط ودرجة الحرارة أثناء التشغيل العادي.

الضغط ودرجة الحرارة التصميمية/الانفجارية: الضغط الذي يجب أن يتم تنشيط جهاز الأمان عنده ودرجة حرارة الوسط في تلك اللحظة.

سعة التنفيس/حجم الأنبوب: الطاقة التي تحتاج إلى التنفيس أو القطر الاسمي (DN) لخط الأنابيب.

مكان ومكان التركيب: هل يُركّب داخل المنزل أو خارجه؟ في نهاية أنبوب أم على جهاز؟

متطلبات أخرى: هل هناك حاجة لمقاومة التآكل، ودعم الفراغ، واكتشاف التسرب، وما إلى ذلك؟

(الدعوة إلى العمل: ما عليك سوى تقديم المعلومات المذكورة أعلاه، وسيقدم لك مهندسونا الفنيون خدمة اختيار مجانية.)
