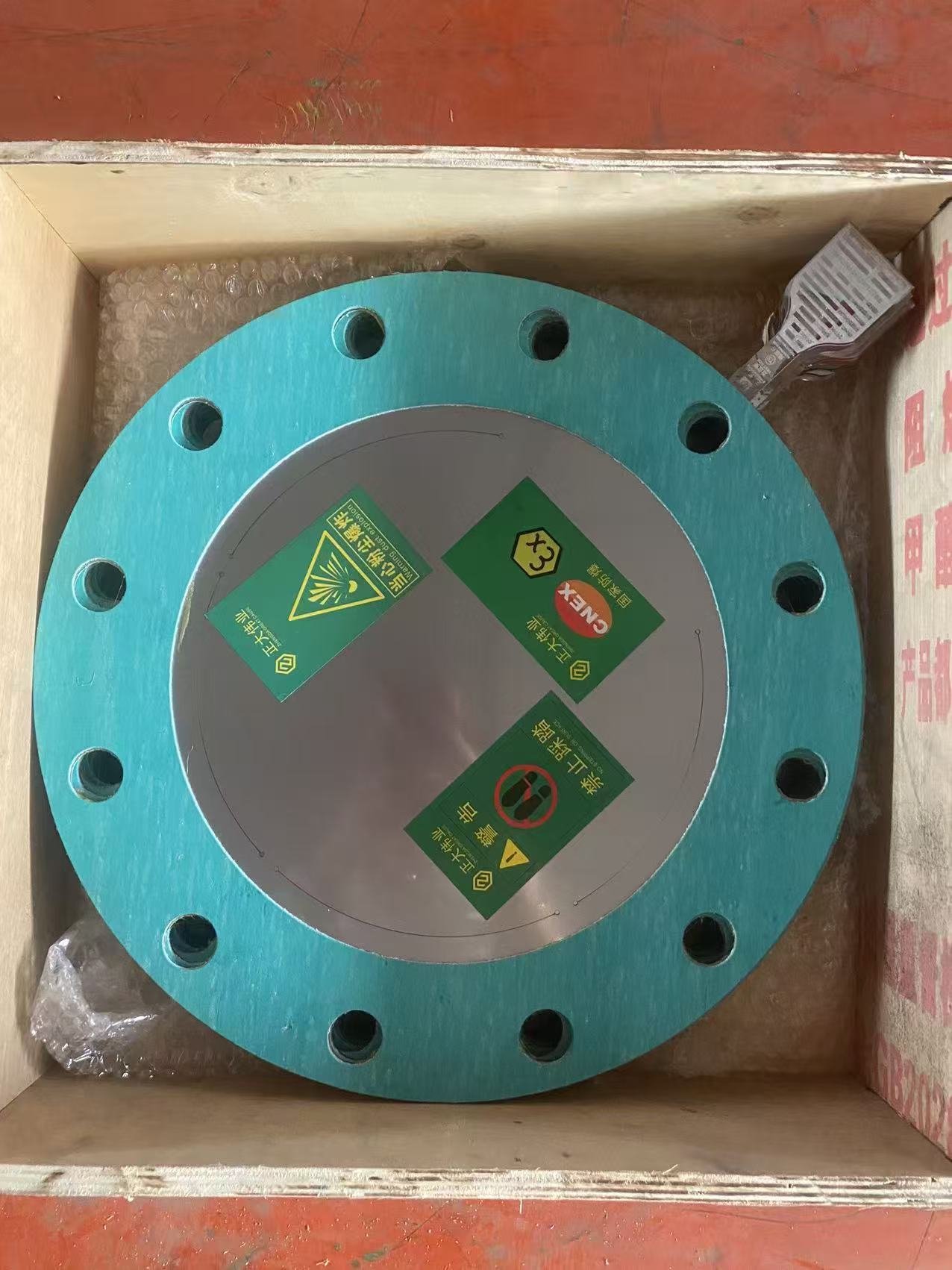

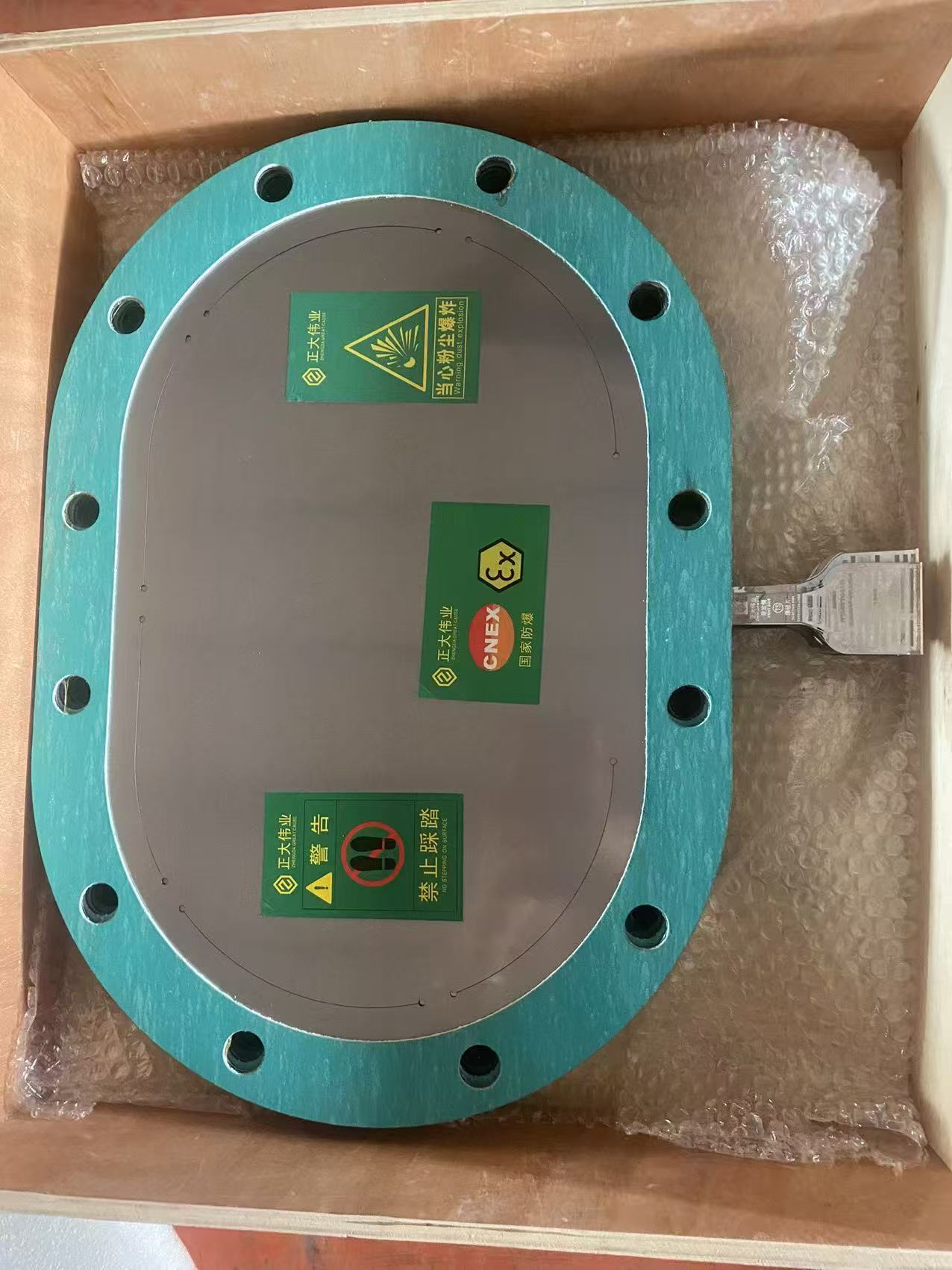

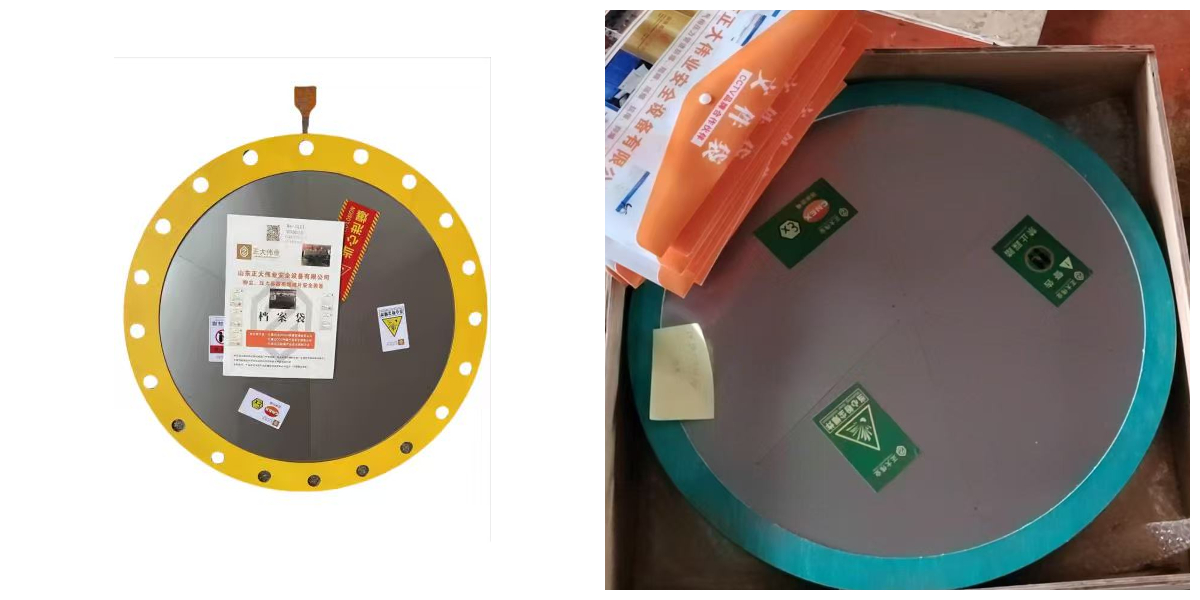

قرص تمزق مسطح قياسي

ملخص

يمثل قرص التمزق المسطح القياسي أبسط أشكال الحماية من الضغط الزائد وأكثرها اقتصادية. يتكون من غشاء معدني دائري مسطح مثبت بين حافتين. تكمن قوته في بساطته: فهو خالٍ من الأجزاء المتحركة، سهل الفهم، واقتصادي التصنيع. عندما يتجاوز ضغط النظام قوة شد الغشاء، ينفجر، موفرًا راحة فورية. يُعد هذا القرص الحل الأمثل لحماية العديد من أنظمة المرافق والمعدات الصناعية حيث يكون الوسط غير ضار، ولا تشكل عواقب الشظايا مصدر قلق رئيسي.

الميزات والفوائد

• بساطة فائقة وموثوقية عالية:لا توجد آليات معقدة للفشل. يعتمد أداؤها فقط على قوة المواد.

• تكلفة منخفضة:النوع الأكثر اقتصادية من أقراص التمزق، وهو مثالي للتطبيقات التي تراعي الميزانية.

• تصميم مدمج:يتطلب مساحة محورية ضئيلة في خط الأنابيب.

• متوفر على نطاق واسع:متوفرة بأحجام وضغوط شائعة متعددة للتسليم السريع.

كيف يعمل

يتعرض القرص المسطح لشد منتظم. عند ضغط الانفجار المُعاير، يتجاوز الإجهاد أقصى مقاومة شد للمادة. يبدأ الفشل عادةً عند أرق نقطة أو عيب مُسبق (مثل خدش صغير) وينتشر بسرعة، غالبًا على شكل نجمة، مما يُحدث فتحة كبيرة.

المواصفات (الوصفية)

متوفر بمجموعة واسعة من المقاسات، بدءًا منمن DN15 إلى DN500+. شائعالضغوط الانفجاريةلـDN100قد يكون القرص بحجم 2 أو 4 أو 6 بارج.اختيار المواديعتمد على الخدمة:الألومنيومللهواء ذي الضغط المنخفض جدًا،304 SSللاستخدام العام،316 SSللتآكل الخفيف. وغالبًا ما يتم تزويدها بـجوانات واقية على كلا الجانبين. معيار التسامح الانفجارعادة±5%.

سؤال وجواب

س: هل ينتج عن هذا القرص شظايا؟
ج:نعم، عادةً ما يحدث ذلك. ينتج عن عملية الانفجار عادةً عدة شظايا معدنية حادة. لذلك، لا ينبغي استخدامها في اتجاه مجرى المعدات التي قد تتضرر من الحطام، مثل الضواغط أو صمامات التحكم أو مداخل التوربينات.

س: هل يمكنه التعامل مع الفراغ أو الضغط العكسي؟
ج:لا. القرص المسطح القياسي لا يُقاوم الضغط العكسي (الفراغ) بسهولة، وسينهار بسهولة. أما في التطبيقات التي تتطلب استخدام الفراغ، فيلزم استخدام قرص مسطح مقبب (يعمل في الاتجاه الأمامي أو العكسي) أو قرص مسطح مدعوم بشكل خاص.

س: ما الفرق بينه وبين القرص ذي التسجيل الأمامي؟
ج:يتميز القرص الأمامي ذو الخطوط المحززة بشكل مقبب وخطوط محززة مضبوطة لفتح متوقع. أما القرص المسطح القياسي فهو مسطح وينفجر بنمط تفتت أقل قابلية للتنبؤ. يُستخدم القرص المسطح عمومًا في التطبيقات ذات الضغوط المنخفضة والأقل حساسية.

حول ZD السلامة

نقدم حلولاً أساسية للسلامة. توفر أقراصنا المسطحة القياسية حماية موثوقة وبسيطة لمجموعة واسعة من التطبيقات، مما يضمن تلبية احتياجات السلامة الأساسية بفعالية وبأسعار معقولة.
