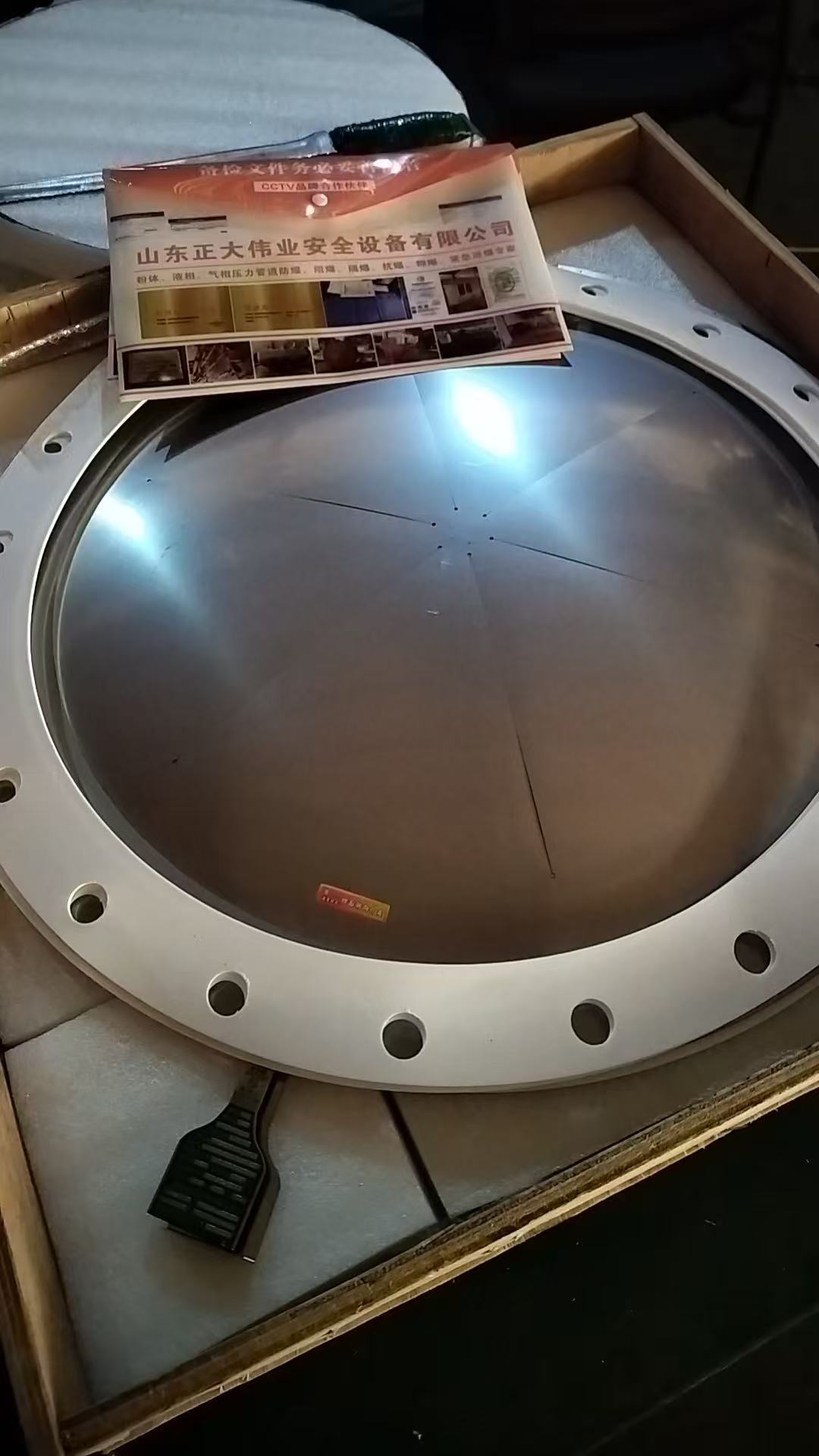

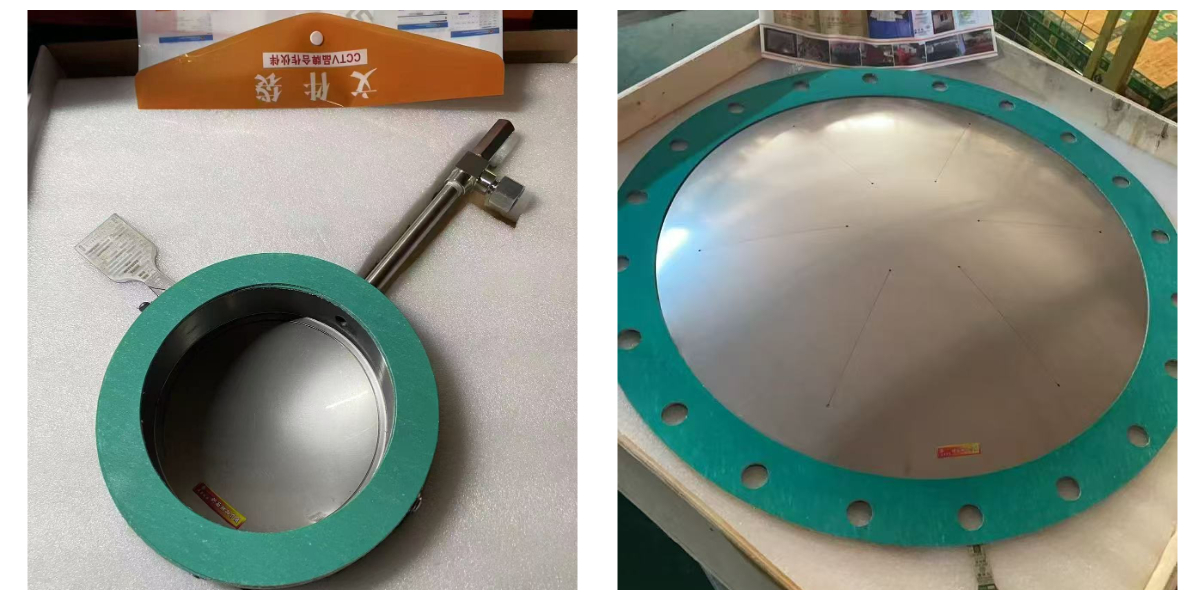

قرص تمزق عالي الدقة

ملخص

يتطلب التحول إلى اقتصاد الهيدروجين أجهزة أمان قادرة على العمل بكفاءة عالية في بيئات الهيدروجين ذات الضغط العالي. إذ يمكن لجزيئات الهيدروجين أن تتغلغل في المعادن، مسببةً هشاشتها - أي فقدان مرونتها - مما قد يؤدي إلى انهيار كارثي وغير متوقع. يستخدم قرص التمزق الأمامي الخاص بنا، والمصمم خصيصًا لخدمة الهيدروجين، مواد ذات بنية أوستنيتية مستقرة، ويخضع لمعالجة دقيقة لتقليل احتمالية تأثره بهذه الظاهرة. وهذا يضمن احتفاظ القرص بضغط الانفجار المعتمد وسلامته الميكانيكية طوال فترة خدمته، موفرًا بذلك حماية موثوقة للبنية التحتية الحيوية للهيدروجين.

الميزات والفوائد

• مواد مقاومة للتقصف:يتم اختيار السبائك بناءً على البيانات المنشورة والاختبارات المتعلقة بتوافقها مع الهيدروجين، مما يضمن الأداء على المدى الطويل.

• تصميم عالي الضغط:تم تصميمها لتحمل الضغوط القوية التي تواجهها أنظمة ضغط وتخزين وتوزيع الهيدروجين.

• اعتبارات التسريب قبل الانفجار:تعطي فلسفة التصميم الأولوية للحفاظ على إحكام الإغلاق ومنع التسرب حتى اللحظة الدقيقة للانفجار، وهو أمر بالغ الأهمية بالنسبة للهيدروجين القابل للاشتعال.

• الامتثال للمعايير الناشئة:تم تصميمها لتلبية الغرض من المعايير المتطورة لمعدات الهيدروجين (على سبيل المثال، ISO 19880، SAE J2579).

كيف يعمل

يعمل القرص وفقًا لمبدأ التمزق الشدّي القياسي. وينصبّ التركيز الهندسي الأساسي على علم المواد ومنع نمو الشقوق دون المستوى الحرج تحت تأثير الهيدروجين المضغوط. صُمّم القرص وصُنع ليُحدث انفجارًا دقيقًا يمكن التنبؤ به حتى بعد التعرض المطوّل للهيدروجين عالي الضغط.

المواصفات (الوصفية)

تتراوح الأحجام منDN25 إلى DN100للاستخدامات النموذجية للأنابيب وخطوط الأنابيب ذات الضغط العالي.الضغوط الانفجارية تتماشى مع تصاميم النظام المشترك: على سبيل المثال، 350 بارجللتخزين من النوع الرابع،أكثر من 700 بارلحماية الضاغط من التفريغ. قد تشمل المواد ما يلي:316L خضع لمعالجة حرارية محددةأو درجات متخصصة مثلسبيكة 625 (إنكونيل). عادةً ما يكون حاملو هذه الأشياءالفولاذ المقاوم للصدأمعصلابة يمكن التحكم فيهالتجنب مشاكل التآكل الجلفاني والتقصف. كل قرص مزود ببيان كامل لتتبع المواد وبيان ملاءمة الخدمة في الهيدروجين.

سؤال وجواب

س: لماذا لا يمكن استخدام قرص الفولاذ المقاوم للصدأ القياسي للهيدروجين؟
ج:قد تكون الدرجات القياسية عرضة للتقصف الهيدروجيني، خاصة عند الضغوط العالية. وهذا قد يتسبب في انخفاض حاد في مقاومة الكسر، مما يؤدي إلى الفشل عند ضغوط أقل بكثير من ضغط الانفجار المقنن، مما يشكل خطراً جسيماً على السلامة.

س: كيف تختبرون توافق الهيدروجين؟
ج:على الرغم من أن الاختبارات طويلة الأمد واسعة النطاق في الهيدروجين معقدة، إلا أن اختيار المواد يعتمد على أبحاث صناعية راسخة (مثل اعتبارات NACE MR0175/ISO 15156 لخدمة كبريتيد الهيدروجين، والتي لها أوجه تشابه). كما يمكن إخضاع المكونات لاختبارات تحميل مستمرة في بيئات الهيدروجين كجزء من عملية التحقق.

س: ماذا عن التوافق مع درجات نقاء الهيدروجين؟
ج:المواد المختارة (مثل 316L، سبيكة 625) مناسبة للتلامس مع الهيدروجين عالي النقاء ولن تُدخل ملوثات يمكن أن تسمم خلايا الوقود أو المحفزات.

حول ZD السلامة

مع تبني الصناعات للهيدروجين، يجب أن تكون السلامة في طليعة هذا التوجه. تم تطوير منتجاتنا المتخصصة في خدمات الهيدروجين بفهم عميق للتحديات الفريدة المتعلقة بالمواد، مما يوفر عنصرًا أساسيًا للسلامة في البنية التحتية للطاقة النظيفة في المستقبل.
