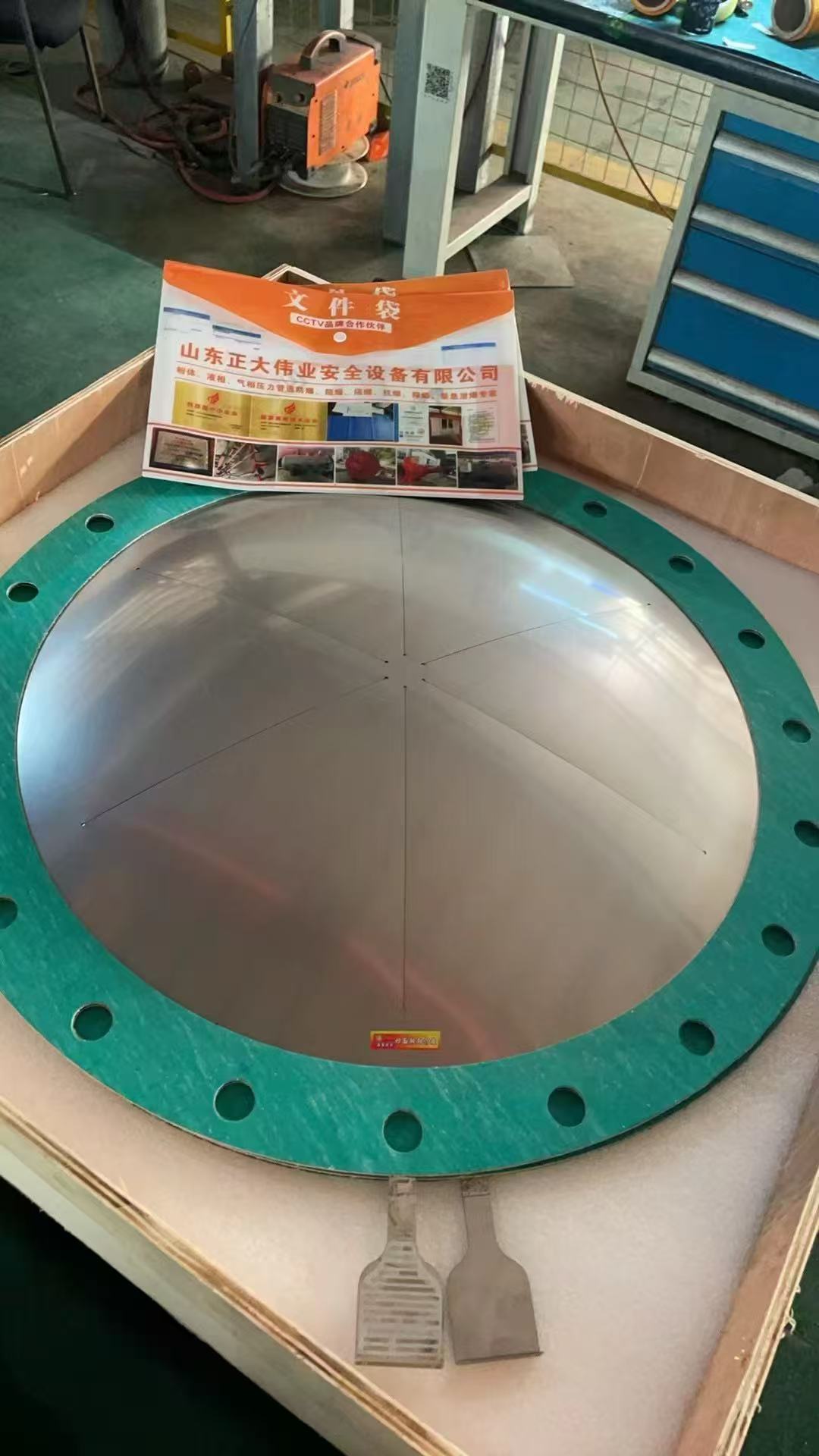

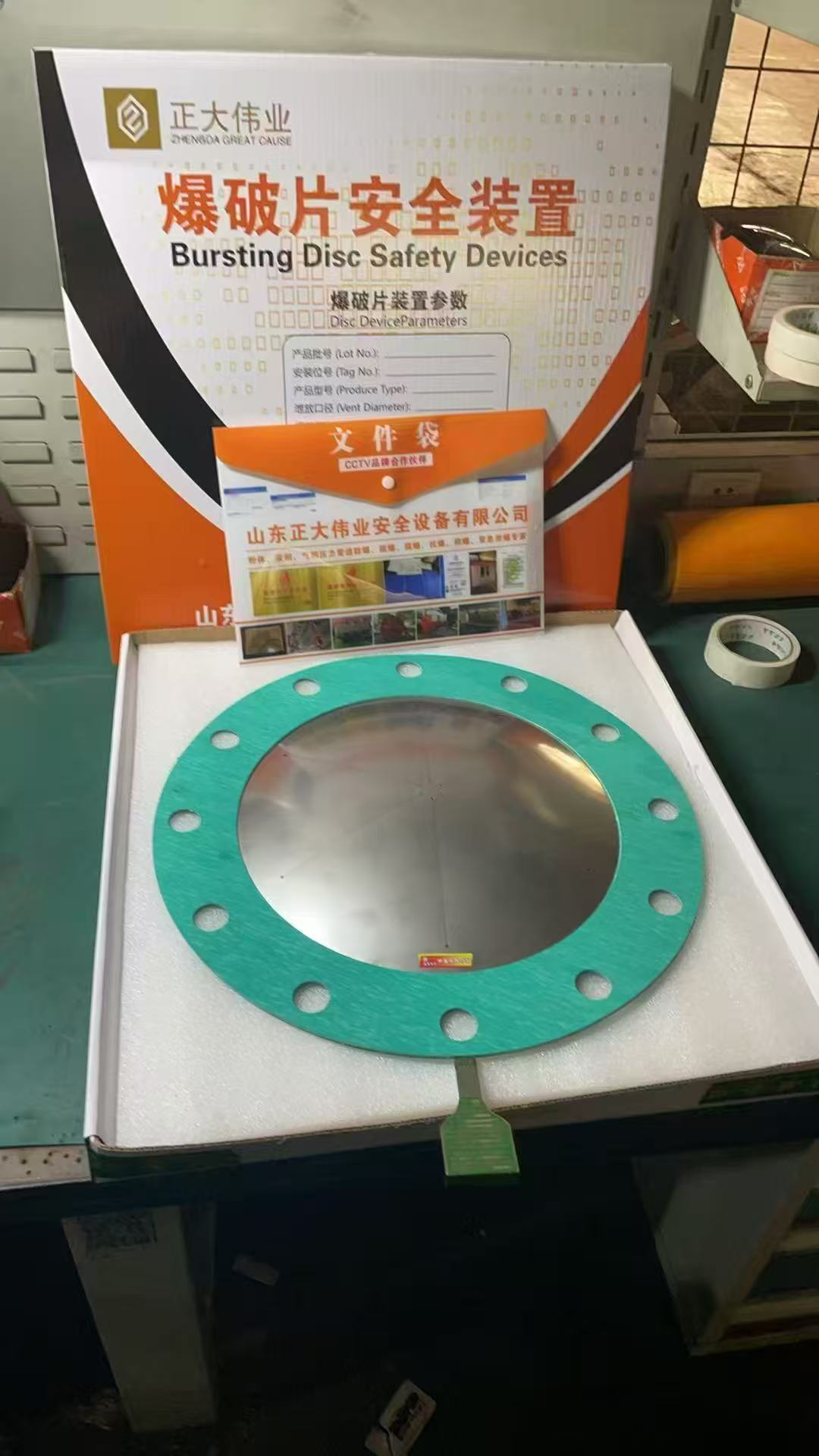

جهاز تمزق القرص الأمامي

وصف المنتج التفصيلي

نظرة عامة على المنتج

في القطاعات الصناعية كالبتروكيماويات وتوليد الطاقة والصناعات الدوائية وتصنيع الأغذية، تُعدّ حماية أوعية الضغط وأنظمة الأنابيب من الضغط الزائد أمرًا بالغ الأهمية. قرص التمزق الأمامي هو جهاز أمان دقيق التصميم وغير قابل لإعادة الإغلاق. فعندما يرتفع ضغط النظام بشكل غير طبيعي ويصل إلى ضغط الانفجار المحدد مسبقًا، يتمزق الغشاء المصمم بدقة متناهية على الفور، مما يُنشئ مسار تصريف كامل الفتحة للقضاء السريع على مخاطر الضغط الزائد، وبالتالي حماية سلامة المعدات وسلامة العاملين. يمكن استخدام هذا المنتج كطرف مستقل لتخفيف الضغط أو تركيبه على التوالي مع صمام أمان لتوفير حماية مزدوجة أو لعزل المواد المسببة للتآكل.

ميزات المنتج الأساسية

• الاستجابة الفورية والإغاثة الكاملة: يتمزق الغشاء فورًا عند الوصول إلى الضغط المحدد، دون أي تأخير في عملية التنفيس. مساحة التنفيس تساوي المقطع العرضي للأنبوب، مما يضمن كفاءة تنفيس عالية للغاية.

• إحكام تام ومنع التسرب:قبل الانفجار، يشكل الغشاء والحامل ختمًا معدنيًا صلبًا، مما يضمن عدم تسرب أي من مواد المعالجة. مثالي للتطبيقات ذات متطلبات الختم الصارمة.

• بنية بسيطة، أداء موثوق: لا يحتوي على أجزاء متحركة، مما يزيل مخاطر الفشل المرتبطة بالعطل الميكانيكي. لا يتطلب أي صيانة تقريبًا بعد التثبيت ويعمل بثبات.

• حل أمان فعال من حيث التكلفة:يوفر تكلفة اقتناء أقل مقارنة بصمامات الأمان الميكانيكية المعقدة، مما يجعله خيارًا اقتصاديًا وفعالًا لحماية العديد من الأوعية ذات الضغط المنخفض إلى المتوسط.

التحكم الدقيق في ضغط الانفجار
تخضع كل دفعة إنتاج لاختبارات ضغط صارمة (أخذ عينات أو اختبار شامل بنسبة 100%)، لضمان التحكم الدقيق في ضغط الانفجار الفعلي ضمن نطاق التفاوت المسموح به للضغط الاسمي (عادةً ±5% أو أفضل). هذه الدقة ضرورية لسلامة العملية واستقرار التشغيل.

توافق واسع النطاق مع المواد والوسائط
من خلال اختيار مواد غشائية مختلفة (مثل Hastelloy C276 و Monel 400 والتيتانيوم والتنتالوم) وتطبيق معالجات مثل البطانة الفلوروبلاستيكية (PTFE/PFA)، يمكن للأقراص أن تتحمل مختلف الوسائط القاسية التي تتراوح من الأحماض والقلويات القوية إلى المواد عالية النقاء، مما يعالج بشكل فعال مشكلات التآكل والتلوث.

مزايا الجمع مع صمامات الأمان
عند تركيب قرص التمزق قبل صمام الأمان، فإنه يعزل تمامًا المكونات الداخلية للصمام (المكونات الأساسية، والنابض، وما إلى ذلك) عن وسط العملية. وهذا لا يطيل عمر صمام الأمان فحسب، بل يسمح أيضًا بإجراء الاختبارات والصيانة أثناء التشغيل دون الحاجة إلى إيقاف العملية.

وظيفة مؤشر إجراء الانفجار
تتوفر مؤشرات ميكانيكية اختيارية للكشف عن الانفجار (دبوس مؤشر بارز) أو مستشعرات كهربائية للكشف عن الانفجار (مفتاح صغير). عند تفعيل القرص، يتم تشغيل المؤشر فورًا، مما يوفر تحذيرًا مرئيًا محليًا أو إنذارًا كهربائيًا عن بُعد، مما يتيح استجابة سريعة من المشغل وتحديد الموقع.

مبدأ التشغيل

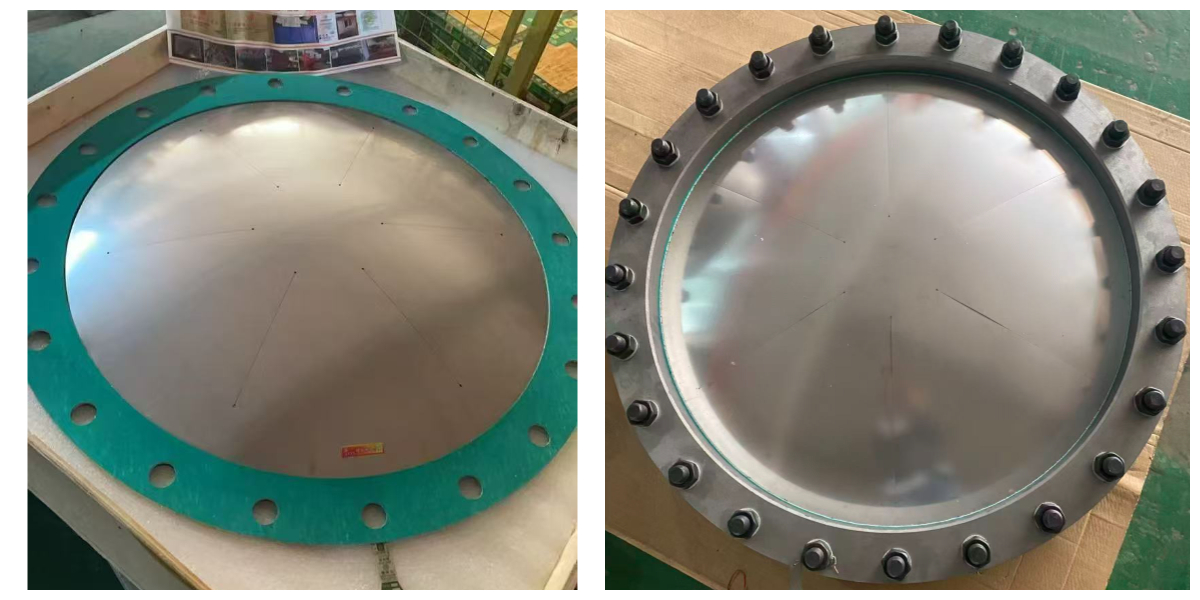

يُركّب قرص التمزق الأمامي (المعروف أيضًا بقرص الشد) بحيث يكون جانبه المحدب المقبب مواجهًا لضغط العملية المحمي. في ظل ضغط التشغيل العادي، يكون الغشاء في حالة شد مرن. عندما يرتفع ضغط النظام باستمرار ويصل إلى الحد الأدنى المحدد مسبقًا لضغط الانفجار، يتجاوز إجهاد الشد على منطقة القبة أقصى قوة تحمل للمادة، مما يتسبب في تمزق سريع على طول خطوط القطع الضعيفة مسبقًا (إن وجدت) أو المنطقة المركزية، مما يؤدي إلى فتح كامل وتخفيف آمن للضغط.

دليل مواصفات المنتج واختياره

تُقدّم هذه السلسلة مجموعة كاملة من الأقطار الاسمية من DN15 (½ بوصة) إلى DN600 (24 بوصة). ويُغطي نطاق ضغط الانفجار نطاقًا واسعًا، بدءًا من ضغط شبه فراغي يبلغ 0.1 بار وصولًا إلى ضغوط عالية تتجاوز 100 بار. على سبيل المثال،DN25 (1")تتضمن المواصفات عادةً نطاق ضغط انفجار قابل للتحديد يتراوح من 2 إلى 15 بار؛DN100 (4") تتراوح المواصفات عادة من 0.5 إلى 10 بار. للتطبيقات ذات الضغط العالي والصغيرة مثل DN15 (½")، يمكن أن يتجاوز الحد الأقصى لضغوط الانفجار 60 بارًا. توفر جميع المواصفات خيارات متعددة للمواد الأساسية ويمكن تخصيصها بملحقات مثل شفرات السكاكين وحلقات دعم الفراغ. يجب أن يعتمد اختيار الطراز المحدد على ضغط تصميم النظام ودرجة الحرارة وخصائص الوسائط ومساحة التثبيت.

الملحقات والخدمات الاختيارية

• مؤشرات الانفجار:متوفر كنوع دبوس ميكانيكي أو نوع مفتاح كهربائي مع توصيل كابل.

• أجهزة دعم الضغط العكسي:بما في ذلك حلقات دعم الفراغ ودعامات الضغط الخلفي لتحمل فراغ النظام أو الضغط الخلفي العالي.

• المرفقات الإرشادية للخروج من المستشفى:أغطية واقية، أو أنابيب تصريف، أو محولات شفة لتوجيه المواد المفرغة بأمان.

• معالجات سطحية خاصة:تبطين PTFE/PFA، طلاء الذهب، التلميع الكهربائي، وما إلى ذلك، لتلبية متطلبات التآكل أو النقاء العالي.

• خدمات التفتيش من طرف ثالث:يمكن توفير مراقبة التصنيع وشهادة المنتج من قبل الهيئات المعتمدة (مثل TÜV، والهيئات المعتمدة لشهادة CE).

الأسئلة والأجوبة المتكررة

س 1: ما هو الفرق الرئيسي بين أقراص التمزق ذات الفعل الأمامي والعكس؟
ج:يكمن الاختلاف الرئيسي في طريقة تطبيق الضغط وآلية التفعيل. تنفجر الأقراص الأمامية (التي تعمل بالشد) تحت تأثير إجهاد الشد. أما الأقراص العكسية (التي تعمل بالضغط) فتنحني للداخل تحت تأثير إجهاد الضغط، ثم تُقطع بواسطة شفرات. غالبًا ما توفر الأقراص العكسية مزايا مثل عدم التفتت، ومقاومة أفضل للإجهاد، وتحمل أعلى للضغط الخلفي، مما يجعلها مناسبة للتطبيقات الصعبة أو التركيب المتسلسل مع صمامات الأمان.

س2: بما أن أقراص التمزق تستخدم لمرة واحدة، ألا تكون التكلفة مرتفعة؟
ج:على الرغم من وجود تكلفة مادية لكل عملية استبدال، إلا أن موثوقيتها العالية، وخصائصها التي تمنع التسريب تمامًا، وعدم حاجتها للصيانة، ومنعها للخسائر المحتملة الناتجة عن حوادث الضغط الزائد، غالبًا ما تؤدي إلى انخفاض كبير في التكلفة الإجمالية للملكية. إنها عنصر أمان بالغ الأهمية يمثل "تكلفة زهيدة مقابل الوقاية من مخاطر جسيمة".

س3: كيف يمكنني تحديد فترة استبدال القرص الممزق؟
ج:تعتمد فترة الاستبدال على ظروف التشغيل. بالنسبة للأنظمة ذات الضغط المستمر، اتبع إرشادات الشركة المصنعة، والتي تتراوح عادةً بين سنة وثلاث سنوات، أو قم بمواءمتها مع جداول الصيانة الدورية أثناء توقف المصنع. يلزم إجراء فحص أو استبدال أكثر تكرارًا إذا تعرض النظام لدورات ضغط متكررة (إجهاد) أو إذا كانت المادة قابلة للتآكل/معرضة للتبلور. الاستبدال الفوري إلزامي بعد أي تلف مرئي، أو تآكل شديد، أو تجاوز الحد الأقصى لضغط/درجة حرارة التشغيل.

س4: هل يمكن إعادة استخدام قرص التمزق؟
ج:بالتأكيد لا. تمزق الأقراص هواستخدام مرة واحدةأجهزة السلامة. بمجرد أن يتعرض الغشاء لتشوه لدن (حتى بدون انفجار) أو يتعرض لضغط زائد، قد يتغير ضغط الانفجار. يجب استبداله لضمان موثوقيته عند التشغيل التالي.

س5: ما هي أهم احتياطات التركيب؟
ج:تشمل الاعتبارات الرئيسية ما يلي: التأكد من أن الحوامل وأسطح منع التسرب نظيفة وغير تالفة؛ شد البراغي (بشكل عرضي) إلى عزم الدوران المحدد لتجنب القوة غير المتساوية التي تسبب تشوه الغشاء أو التسرب؛ التأكد من اتجاه التركيب الصحيح (القبة تواجه جانب الضغط)؛ والتأكد من أنه في حالة إجراء اختبار ضغط بعد التركيب، فإن ضغط الاختبار لا يتجاوز الحد الأقصى المسموح به لضغط التشغيل للقرص (عادةً 90٪ من MBST).
