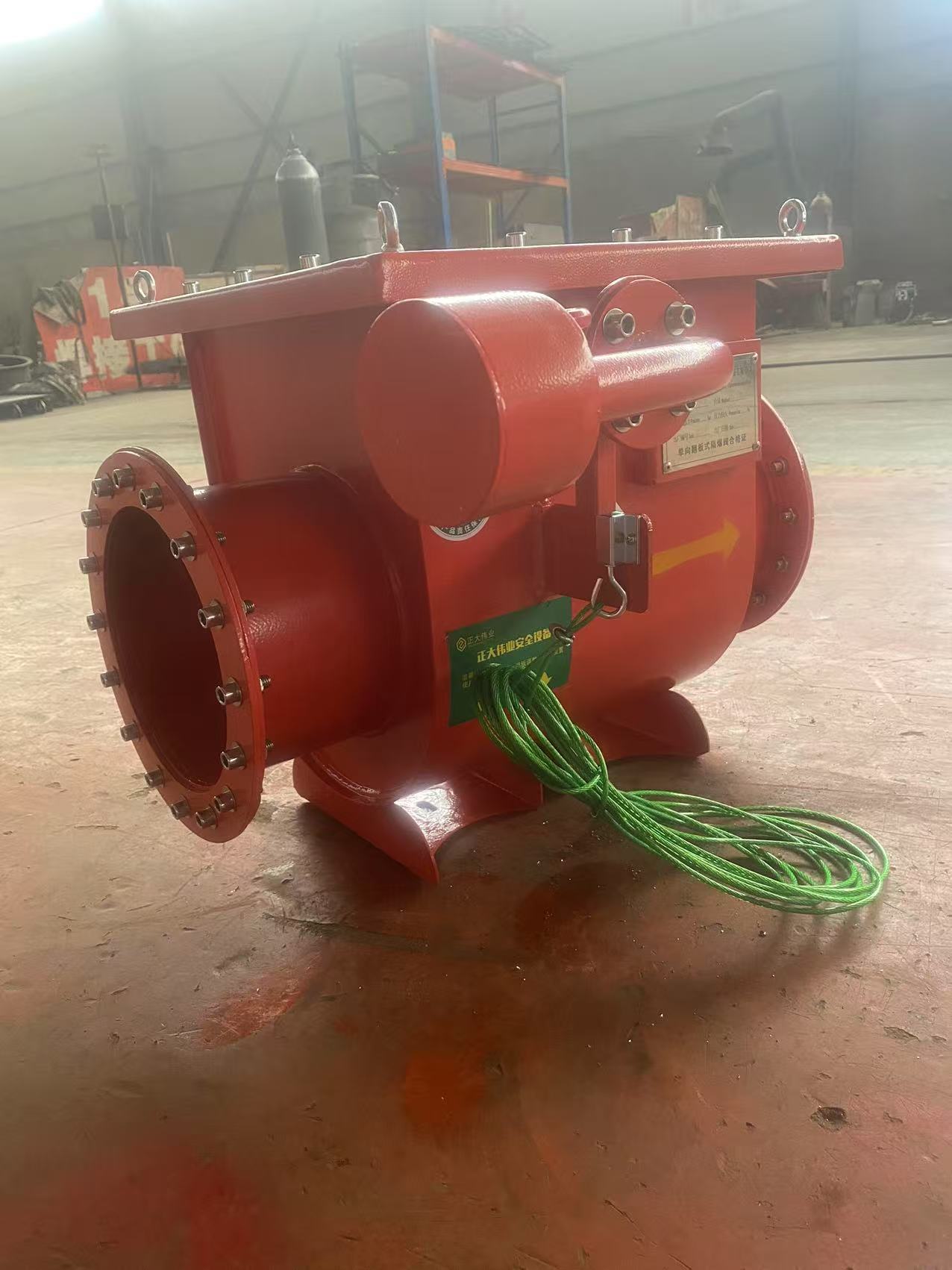

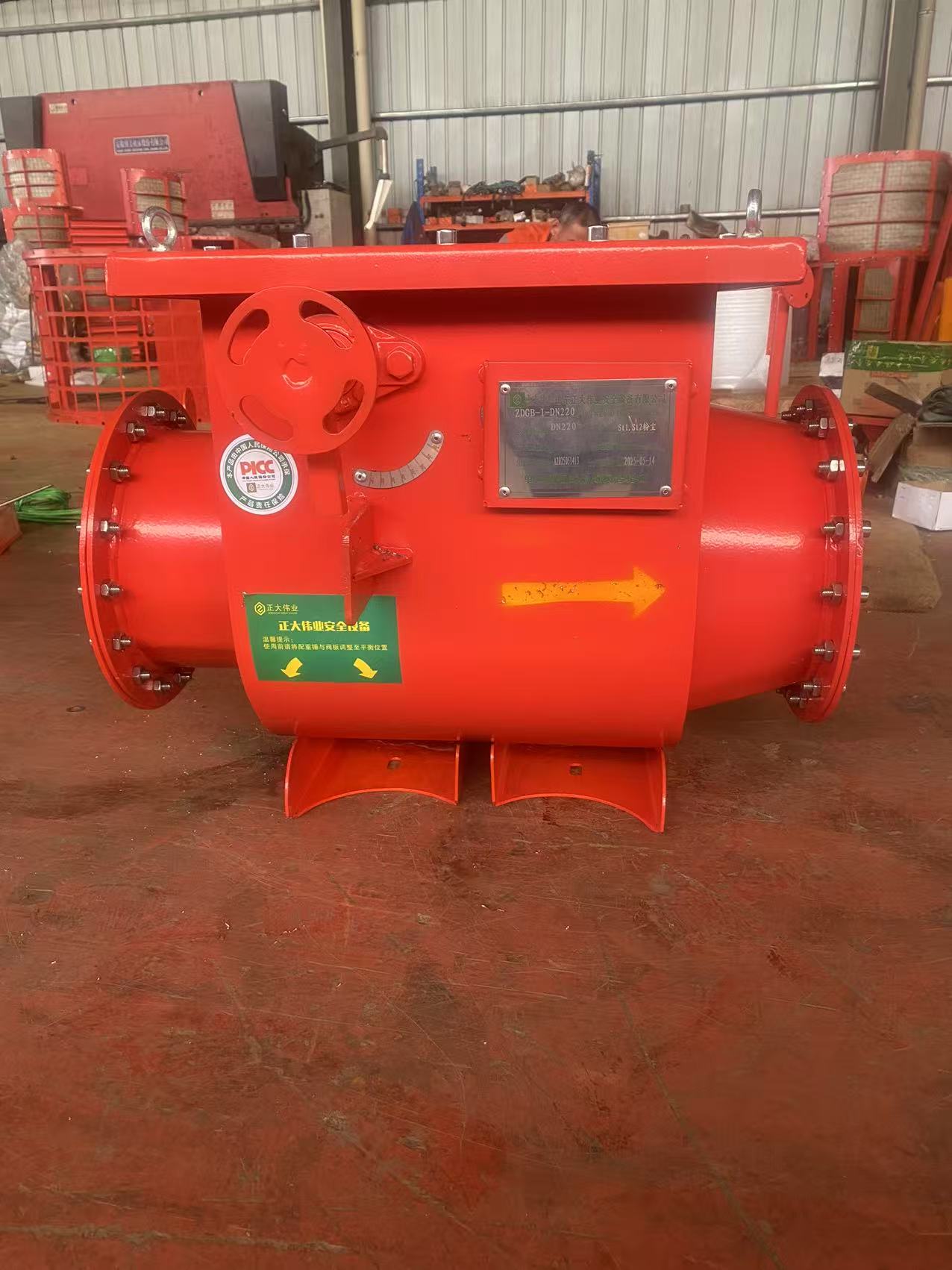

صمام عزل للحماية من الانفجار

تفاصيل المنتج

ملخص

يُعدّ ربط معدات العمليات عبر الأنابيب إجراءً قياسيًا في العديد من الصناعات. إلا أن هذا الربط يُهيئ مسارًا لانتشار الانفجار في حال وقوع حادث في أحد الأوعية، كالقادوس أو المُجمِّع. إذ يُمكن أن ينتقل اللهب والضغط الناتجين بسرعة إلى الوحدات المجاورة، مُضخِّمين الحادث الأولي إلى انفجار ثانوي أشدّ وطأة. ويُساهم تركيب صمام عزل للحماية من الانفجار في قطع هذا المسار، ما يُؤدي إلى عزل الخطر بشكل فعّال وحماية المعدات والأفراد المرتبطين.

يعمل هذا الجهاز كحاجز حريق تلقائي داخل أنظمة خطوط الأنابيب. وقد صُمم خصيصاً لمنع التدفق العكسي الخطير للانفجارات، ليشكل حاجزاً وقائياً نهائياً للمنشآت الواقعة في اتجاه مجرى المياه، ويساهم بشكل كبير في استراتيجية السلامة العامة للمصنع.

الميزات البارزة

• الاستجابة الفورية للخطر:قادرة على الاستجابة لارتفاع الضغط الأولي للانفجار بسرعة فائقة، مما يؤدي إلى تأمين مسار التدفق قبل وصول جبهة اللهب.

• ملاءمة واسعة للتطبيقات:صُنع الصمام من مواد مختارة عالية الأداء، ويحافظ على سلامته عبر نطاق واسع من درجات الحرارة والضغوط، وفي وجود الغبار الصناعي الشائع والمواد المسببة للتآكل الخفيف.

• التصميم العملي للتكامل:إن تصميمها الخفيف نسبياً والبسيط يسهل التعامل معها أثناء التركيب ويقلل من متطلبات الدعم الهيكلي.

• الاتصال بالنباتات الحديثة:توفر الإصدارات ذات المستوى الأعلى إشارات خرج رقمية للتكامل في أنظمة التحكم الموزعة (DCS) أو أنظمة السلامة المجهزة (SIS)، مما يتيح الوعي المركزي بالحالة.

الأداء في عزل الانفجارات
بفضل تصميم القرص المتوازن ونظام التشغيل الحساس ذي القصور الذاتي المنخفض، يحقق الصمام أوقات إغلاق تفي بالمعايير الدولية الصارمة لأجهزة عزل الانفجارات. وقد تم التحقق من هذا الأداء لاحتواء الانفجارات بكفاءة عالية، مما يقلل بشكل مباشر من الأضرار المحتملة وتعطيل الأعمال. في سيناريو مثل خط نقل هوائي ينقل مواد قابلة للاشتعال، يمكن للصمام، بفضل استجابته السريعة، عزل الصومعة عن حريق في قناة النقل.

موثوقية التشغيل المستمر
تضمن جودة الفولاذ المقاوم للصدأ المختارة والتصنيع الدقيق قدرة الصمام على تحمل الظروف المتغيرة للبيئات الصناعية. وينتج عن هذا التركيز على المتانة منتج معروف بعمره التشغيلي الطويل وجاهزيته الدائمة، مما يقلل من فترات التوقف غير المجدولة.

تأثير ضئيل على العملية
تكون حالة الصمام الافتراضية مفتوحة بالكامل، وقد صُممت لتقليل انخفاض الضغط في النظام إلى أدنى حد ممكن أثناء نقل المواد بشكل طبيعي. وهذا يضمن عدم تأثر معدلات الإنتاج واستهلاك الطاقة سلبًا، مع بقاء وظيفة الأمان متاحة فورًا عند الحاجة.

حاوية معتمدة للمناطق الخطرة
مستشعر بدء الانفجار المعتمد

طريقة التشغيل

تعتمد آلية عمل الصمام على ظاهرة فيزيائية تتمثل في تجاوز نبضة الضغط الناتجة عن الانفجار سرعة اللهب. ويحتوي الصمام على مستشعر مُصمم خصيصًا لرصد هذه الزيادة الأولية في الضغط. يؤدي تفعيل هذا المستشعر إلى تحرير القرص، مما يسمح له بالانغلاق تلقائيًا بقوة مُتحكم بها. ثم يتم تثبيت قفل ميكانيكي محكم، ليُبقي القرص مغلقًا بإحكام لتحمل الضغط المستمر ومنع اختراق اللهب.

بعد حلّ أي حادث بأمان، صُمم الصمام بحيث يمكن إعادة ضبطه بسهولة بواسطة فنيين مدربين. يكفي إجراء فحص بسيط للتأكد من عدم وجود أي تلف وتنظيف مسار التدفق لإعادة تشغيله. أثناء التشغيل العادي، يعمل ملف لولبي صغير أو مغناطيس دائم على مقاومة الجاذبية/الاحتكاك لإبقاء القرص مفتوحًا.

ورقة البيانات الفنية

حجم الأنبوب (DN)                             الأبعاد الكلية الطول × العرض × الارتفاع (مم)    تصنيف ATEX / IECEx (المكافئ)

DN100                                                      409 × 324 × 497                                   ST1, ST2

DN150                                                  587 × 386 × 550                                  ST1, ST2

DN200                                                  587 × 386 × 550                                  ST1, ST2

DN250                                            628 × 443 × 624                                ST1, ST2

DN300                                                    778 × 507 × 693                                  ST1, ST2

DN350                                                  868 × 641 × 788                                  ST1, ST2

DN400                                            946 × 641 × 813                                ST1, ST2

DN450                                           1093 × 795 × 922                                ST1, ST2

DN500                                                 1093 × 795 × 922                                ST1, ST2

DN550                                                 1240 × 885 × 1020                              ST1, ST2

DN600                                           1240 × 885 × 1074                              ST1, ST2

DN650                                                 1300 × 989 × 1191                              ST1

DN700                                                 1390 × 989 × 1191                              ST1

المعدات التكميلية

مستشعر حدث الانفجار: النوع HE (الكشف عن الطاقة العالية)

تعليمات التشغيل والصيانة

• فحص سلامة النظام:تأكد دائمًا من أن الصمام مفتوح قبل بدء أي عملية تُسبب تدفقًا عبر خط الأنابيب المحمي. تشغيل المراوح أو المنافيخ مع صمام مغلق قد يؤدي إلى تعطل المعدات فورًا.

• جدول الصيانة الوقائية:ضع خطة صيانة دورية بفاصل زمني لا يقل عن شهر واحد. في الأنظمة ذات الأحمال العالية من الغبار، أو التدفق النبضي، أو عمليات التشغيل/الإيقاف المتكررة، ضع في اعتبارك إجراء فحوصات أكثر تكرارًا للأجزاء المتحركة والمزلاج.

• التحقق بعد الخدمة: يجب أن ينتهي أي تدخل للصيانة باختبار وظيفي لضمان إجراء الفتح والإغلاق والإغلاق بشكل صحيح، مع توثيق النتائج في سجل المعدات.

حول شركتنا

شركة شاندونغ تشنغدا ويي لمعدات السلامة المحدودة هي شركة متخصصة معترف بها في مجال السلامة الصناعية، وتركز على تقنيات تخفيف الضغط والحماية من الانفجارات. نجمع بين البحث والتطوير الداخلي والهندسة العملية لتطوير منتجات موثوقة.
يشمل نطاق تصنيعنا مجموعة من أجهزة السلامة: من أقراص التمزق وصمامات الأمان التقليدية إلى أنظمة عزل وإخماد الانفجارات المتقدمة.
يقع مصنعنا في جينان، وهو مجهز بالكامل لتغطية دورة الإنتاج الكاملة، بدءًا من التصميم وحتى الاختبار. نفخر بتقديم حلول مصممة خصيصًا لتلبية احتياجات عملائنا، وقد ساعدنا العديد من الشركات على الامتثال لأنظمة السلامة. ويتجلى التزامنا بالجودة والسلامة في حصولنا على ترخيص تصنيع المعدات الخاصة الصيني، وشهادة ISO 9001، وشهادات المنتجات المقاومة للانفجار المعتمدة لمجموعتنا من المنتجات.
