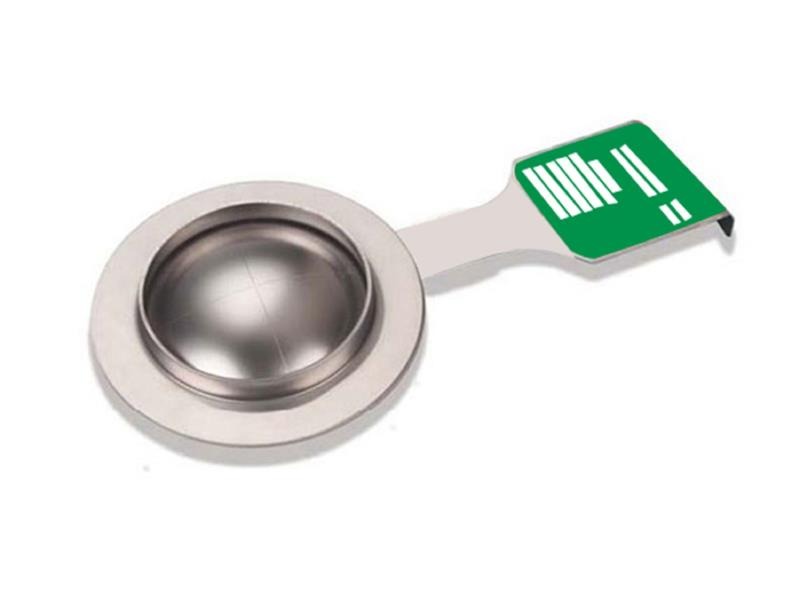

قرص انفجار أمامي الفعل

ملخص

في طليعة تكنولوجيا الضغط، حيث تعمل الأنظمة بضغوط تتراوح بين مئات وآلاف البارات، تصبح أجهزة السلامة التقليدية غير كافية. صُمم قرص التمزق فائق الضغط هذا من سبائك متطورة ذات مقاومة عالية للشد، قادرة على تحمل إجهادات هائلة. خضع تصميمه لتحليل دقيق باستخدام طرق العناصر المحدودة لضمان تمزقه بطريقة مُحكمة عند الضغط الأقصى المحدد، مما يوفر آلية أمان موثوقة للأجهزة التجريبية والعمليات الصناعية المتخصصة التي لا يُمكن فيها استخدام وسائل تخفيف الضغط التقليدية.

الميزات والفوائد

• احتواء الضغط الشديد:مصنوعة من سبائك ذات قوة خضوع تتجاوز 1000 ميجا باسكال، مما يتيح إحكامًا موثوقًا به عند ضغوط لا يمكن تصورها.

• الدقة عند الحد الأقصى:على الرغم من الظروف القاسية، يتم التحكم بدقة في تحمل ضغط الانفجار، وغالبًا ما يتطلب ذلك إجراء اختبار فردي بنسبة 100%.

• الهندسة المخصصة:كل طلب هو عادةً مشروع مخصص، مع تصميم مصمم خصيصًا للضغط ودرجة الحرارة والوسائط المحددة للتطبيق.

• تصميم حامل متين:تتميز الحوامل بنفس القدر من المتانة، وغالبًا ما يتم تصنيعها من سبائك فولاذية عالية القوة مع واجهات مانعة للتسرب خاصة.

كيف يعمل

تبقى فيزياء التمزق الشدّي الأساسية قائمة، لكن سلوك المادة غير خطي عند هذه الإجهادات. تم تحسين هندسة القرص لإحداث عدم استقرار لدن والتمزق بدقة عند النقطة المحسوبة. يمكن تسهيل عملية الفتح بتقنيات تسجيل متقدمة لضمان الفتح الكامل ومنع التفتت الذي قد يُلحق الضرر بالمعدات القيّمة في المراحل اللاحقة.

المواصفات (الوصفية)

تكون الأحجام صغيرة عادةً بسبب القوى الهائلة التي تتعرض لها:DN10، DN15، DN20، DN25. الضغوط الانفجاريةيتم تحديدها وفقًا لمتطلبات دقيقة، على سبيل المثال،250 بار، 500 بار، 750 بارالمواد الشائعة هيإنكونيل 718 (تصلب هطول الأمطار)أوسبائك الكوبالت والنيكل مثل MP35N. غالبًا ما تكون وصلات الحاململولب على طراز الأوتوكلافأومشبك خاص عالي الضغطتصاميم خاصة بدلاً من الحواف القياسية. يشمل التسليم تفاصيل دقيقة.تقارير تحليل الإجهادوالفرديشهادات اختبار الانفجار.

سؤال وجواب

س: ما هي مدة التسليم وتكلفة هذا القرص؟
ج:تستغرق فترات التسليم وقتاً طويلاً (غالباً من 12 إلى 20 أسبوعاً) نظراً لمصادر المواد، والتصنيع حسب الطلب، والاختبارات المكثفة. وتكون التكلفة أعلى بكثير من الأقراص القياسية، مما يعكس استخدام مواد وتقنيات هندسية متطورة.

س: هل يمكن استخدام هذه الأقراص في الخدمة الدورية ذات الضغط العالي؟
ج:عمر التحمل عند مستويات الإجهاد هذه محدود للغاية. وهي مصممة عمومًا للحماية من حدث واحد أو للأنظمة ذات دورات الضغط القليلة جدًا. أما في حالة الضغط العالي جدًا الدوري، فقد يلزم اتباع استراتيجية حماية مختلفة.

س: كيف يتم التحقق من ضغط الانفجار؟
ج:يخضع كل قرص لاختبار هيدروستاتيكي فردي في غرفة اختبار متخصصة ذات ضغط فائق الارتفاع، وذلك حتى بلوغ ضغط إثبات (مثل 90% من ضغط الانفجار)، وغالبًا ما يتم اختباره حتى التلف للتحقق من صحة عينة الدفعة. وتُرفق بيانات الاختبار مع القرص.

حول ZD السلامة

نتصدى لأصعب التحديات الهندسية. تدعم قدراتنا في مجال أجهزة السلامة ذات الضغط العالي للغاية الأبحاث المتقدمة والعمليات الصناعية المتطورة، حيث لا مجال للفشل ولا مجال للخطأ.
