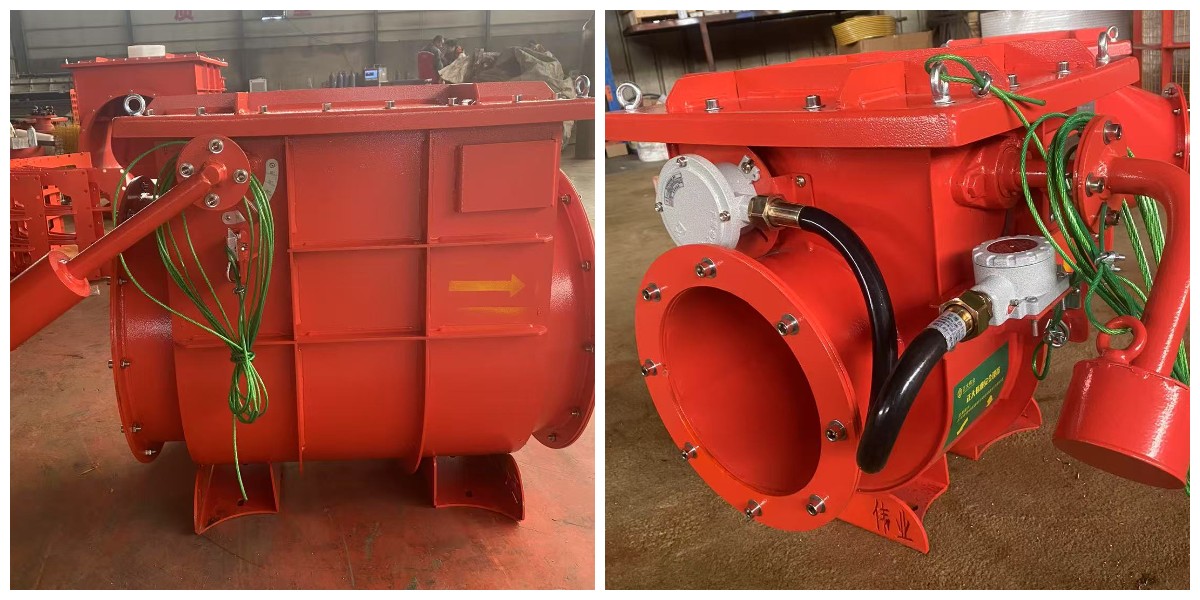

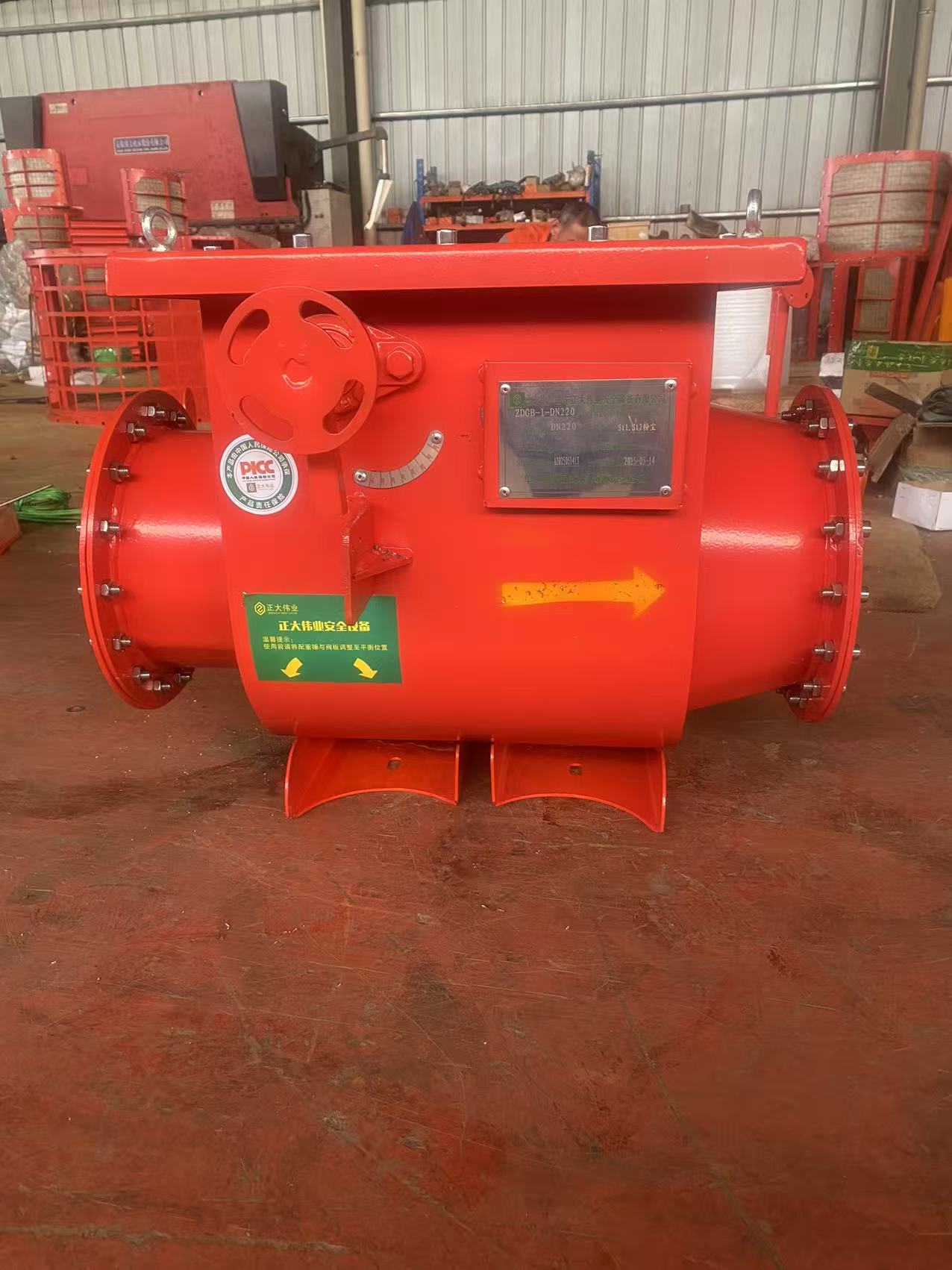

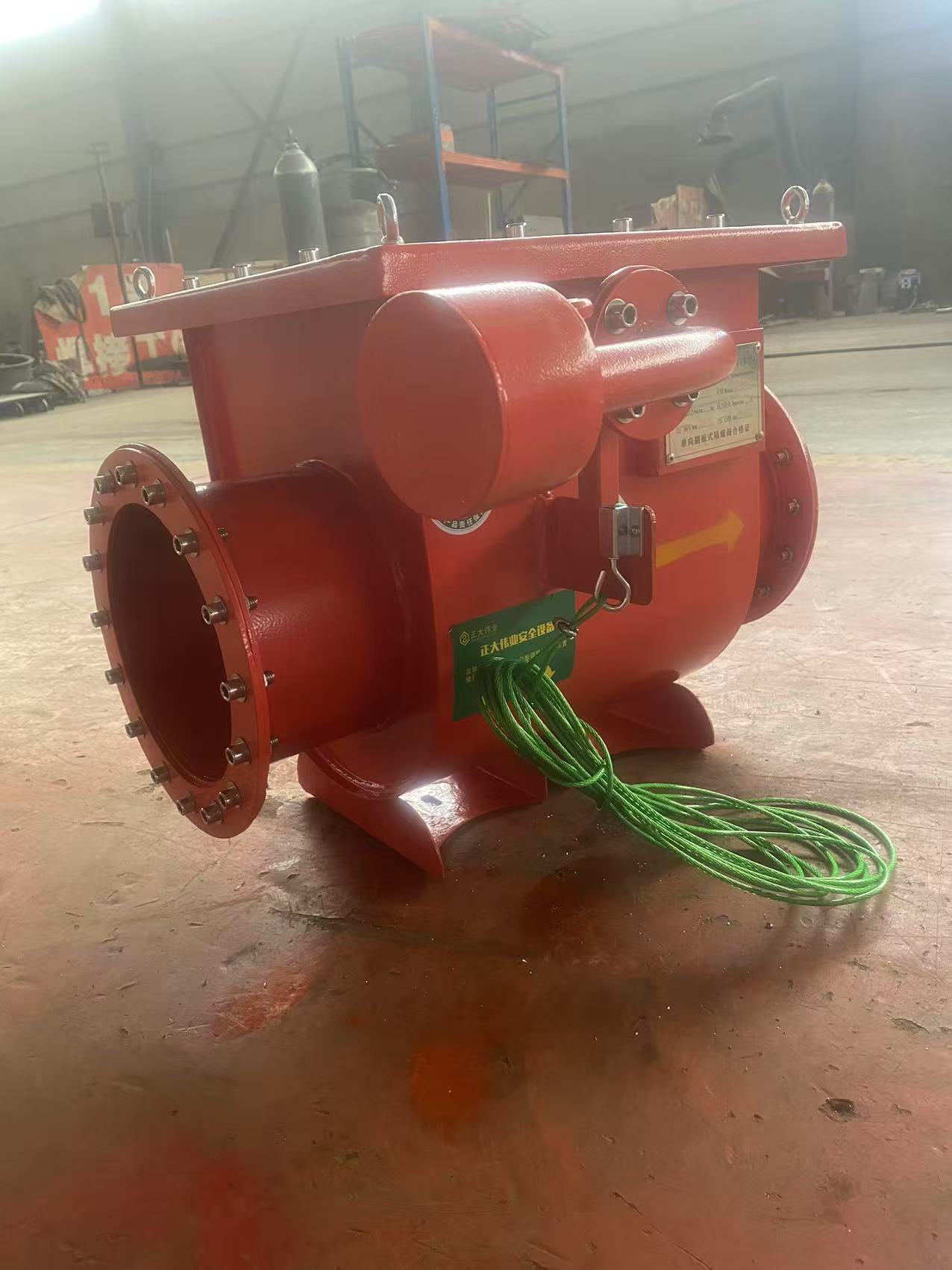

صمام أمان عازل مقاوم للانفجار

تفاصيل المنتج

نظرة عامة والغرض

تتألف المنشآت الصناعية الحديثة غالبًا من شبكات من الأوعية والأنابيب المتصلة. ورغم كفاءة هذه الشبكات في عمليات التصنيع، إلا أنها تُشكل خطرًا كبيرًا: إذ يُمكن لانفجار في وحدة واحدة أن يُؤدي إلى انتشار اللهب والضغط الزائد عبر هذه الأنابيب إلى المعدات المجاورة، مما يُسبب حوادث ثانوية كارثية. ويُعدّ تركيب صمام أمان عازل مقاوم للانفجار آلية دفاع أساسية، مُصممة لقطع هذا المسار فورًا، وبالتالي احتواء الحادث الأولي وحماية مناطق المصنع المتصلة والعاملين فيها.

يُعدّ هذا المكوّن الهندسي للسلامة بمثابة حاجز حريق تلقائي ضمن أنظمة النقل الصناعية. ويتمثل هدفه الأساسي في الكشف عن حركة الضغط واللهب المتفجرة العكسية عبر خطوط الأنابيب وإيقافها، ما يجعله بمثابة حماية بالغة الأهمية للأصول الواقعة في اتجاه التدفق، ويساهم في تحليل طبقات الحماية الشاملة للمنشأة.

سمات المنتج الأساسية

• التخفيف الفوري للمخاطر:صُممت هذه الآلية للتفاعل مع نبضة الضغط الزائد الأولية للانفجار، وتحقيق إغلاق كامل في أجزاء من الثانية لمنع جبهة اللهب اللاحقة.

• البناء في البيئات الصعبة:صُنع الصمام من سبائك قوية مختارة، ويحافظ على سلامة التشغيل عبر مجموعة واسعة من درجات الحرارة والضغوط، وفي الأجواء المسببة للتآكل أو المحملة بالغبار.

• مصمم للاستخدام العملي:يساهم التصميم المدمج والخفيف نسبياً في تبسيط عملية الدمج في تخطيطات الأنابيب الجديدة أو الحالية ويقلل من متطلبات الدعم الهيكلي.

• الوظائف الذكية:توفر التكوينات المتقدمة تغذية راجعة رقمية (مثل إشارات حالة الفتح/الإغلاق) من أجل التكامل السلس في أنظمة السلامة المجهزة على مستوى المصنع (SIS) أو غرف التحكم.

قدرة احتواء فائقة
تكمن فعالية الصمام في رفرفه ذي القصور الذاتي المنخفض وآلية تحريره عالية الحساسية، مما يُمكّنه من تلبية معايير زمن الاستجابة الصارمة في الصناعة. وقد ثبت أن هذا الإجراء السريع يُساهم في احتواء الانفجارات بكفاءة عالية، مما يحد بشكل مباشر من الأضرار المحتملة للأصول.الأضرار وتوقف التشغيل. على سبيل المثال، في عملية تجفيف بالرش تتعامل مع مساحيق قابلة للاشتعال، يمكن للصمام عزل المجفف عن حريق ينتقل عبر القناة.

متانة لتحمل الخدمة الشاقة
يضمن استخدام المواد المقاومة للتآكل والتصنيع الدقيق موثوقية طويلة الأمد في ظروف التشغيل القاسية. ويؤدي هذا التركيز على المتانة إلى فترات خدمة ممتدة، وصيانة يمكن التنبؤ بها، وتكلفة إجمالية أقل لامتلاك معدات السلامة.

الحد الأدنى من التدخل في العملية
أثناء التشغيل العادي، يتم تثبيت الصمام في وضع الفتح الكامل، المصمم لتقليل مقاومة التدفق إلى أدنى حد. وهذا يضمن بقاء مؤشرات أداء النظام - مثل معدل النقل واستهلاك طاقة المروحة - في أفضل حالاتها، مع بقاء وظيفة السلامة جاهزة للاستخدام التلقائي.

حاوية معتمدة للمواقع الخطرة
كاشف ارتفاع الضغط المعتمد

وظيفة وتسلسل العمليات

يعمل الصمام على مبدأ أن موجة الضغط الناتجة عن الانفجار تنتقل أسرع من اللهب. وهو مزود بمستشعر مُعاير لقياس هذه الذروة الأولية للضغط. عند استشعارها، يُفعّل المستشعر آلية تحرير القفل، مما يسمح للغطاء بالانغلاق تحت ضغط مُتحكم به. ثم يُفعّل قفل ميكانيكي ذو آلية إيجابية، ليُثبّت الغطاء في وضع الإغلاق لمقاومة الضغط المستمر ومنع اختراق اللهب.

بعد وقوع أي حادث وإعلان المنطقة آمنة، يمكن إعادة ضبط الصمام يدويًا بواسطة الموظفين المُصرَّح لهم. يُوصى بإجراء فحص بصري أساسي وفحص وظيفي قبل إعادة تشغيل النظام. أثناء التشغيل العادي، يحافظ نظام منخفض الطاقة (مثل مغناطيس صغير) على وضع الصمام مفتوحًا.

المواصفات الفنية والأبعاد

القطر الاسمي (DN)             البصمة الخارجية الطول × العرض × الارتفاع (مم)   مستوى الحماية من الانفجار

DN100                                                      409 × 324 × 497                                   ST1, ST2

DN150                                                  587 × 386 × 550                                  ST1, ST2

DN200                                                  587 × 386 × 550                                  ST1, ST2

DN250                                                  628 × 443 × 624                                  ST1, ST2

DN300                                                    778 × 507 × 693                                  ST1, ST2

DN350                                                  868 × 641 × 788                                  ST1, ST2

DN400                                            946 × 641 × 813                                ST1, ST2

DN450                                           1093 × 795 × 922                                ST1, ST2

DN500                                                 1093 × 795 × 922                                ST1, ST2

DN550                                                 1240 × 885 × 1020                              ST1, ST2

DN600                                           1240 × 885 × 1074                              ST1, ST2

DN650                                                 1300 × 989 × 1191                              ST1

DN700                                                 1390 × 989 × 1191                              ST1

الملحقات الاختيارية

مستشعر بدء الانفجار: نوع الكشف عالي الطاقة (HE)

إرشادات التشغيل والصيانة

• التحقق قبل بدء التشغيل:تأكد دائمًا من أن صمام الباب في وضع "الفتح" المؤكد قبل تشغيل أي معدات من شأنها أن تخلق تدفقًا عبر قسم خط الأنابيب المحمي.

• الصيانة الوقائية المجدولة:ضع برنامج فحص دوري بحد أدنى شهري. في البيئات ذات التحميل العالي للجسيمات أو الاهتزازات، ضع في اعتبارك إجراء فحوصات أكثر تكرارًا للأجزاء المتحركة وآلية القفل.

• التحقق بعد الخدمة:بعد أي نشاط صيانة، قم بإجراء اختبار دورة تشغيل كاملة (فتح-إغلاق-قفل) لضمان الأداء السليم قبل إعادة تشغيل النظام.

معلومات الشركة المصنعة

شركة شاندونغ تشنغدا ويي لمعدات السلامة المحدودة هي شركة متخصصة في توفير حلول السلامة الصناعية، مع تركيز أساسي على تقنيات الحماية من الانفجارات وتخفيف الضغط. نقوم بتطوير وتصنيع مجموعة شاملة من أجهزة السلامة.
تشمل مجموعة منتجاتنا أقراص التمزق الدقيقة، وصمامات الأمان والتنفيس، ومانعات اللهب، وأنظمة عزل الانفجارات الكاملة.
انطلاقاً من مقرنا في جينان، نجمع بين البحث والتطوير والتصنيع الدقيق لتقديم منتجات موثوقة. لدينا سجل حافل في مساعدة الشركات على تلبية متطلبات السلامة والامتثال. ويتجلى التزامنا في حصولنا على ترخيص تصنيع المعدات الخاصة الصيني، وشهادة نظام إدارة الجودة ISO 9001، والموافقات الوطنية ذات الصلة بمنتجات مقاومة للانفجار.
