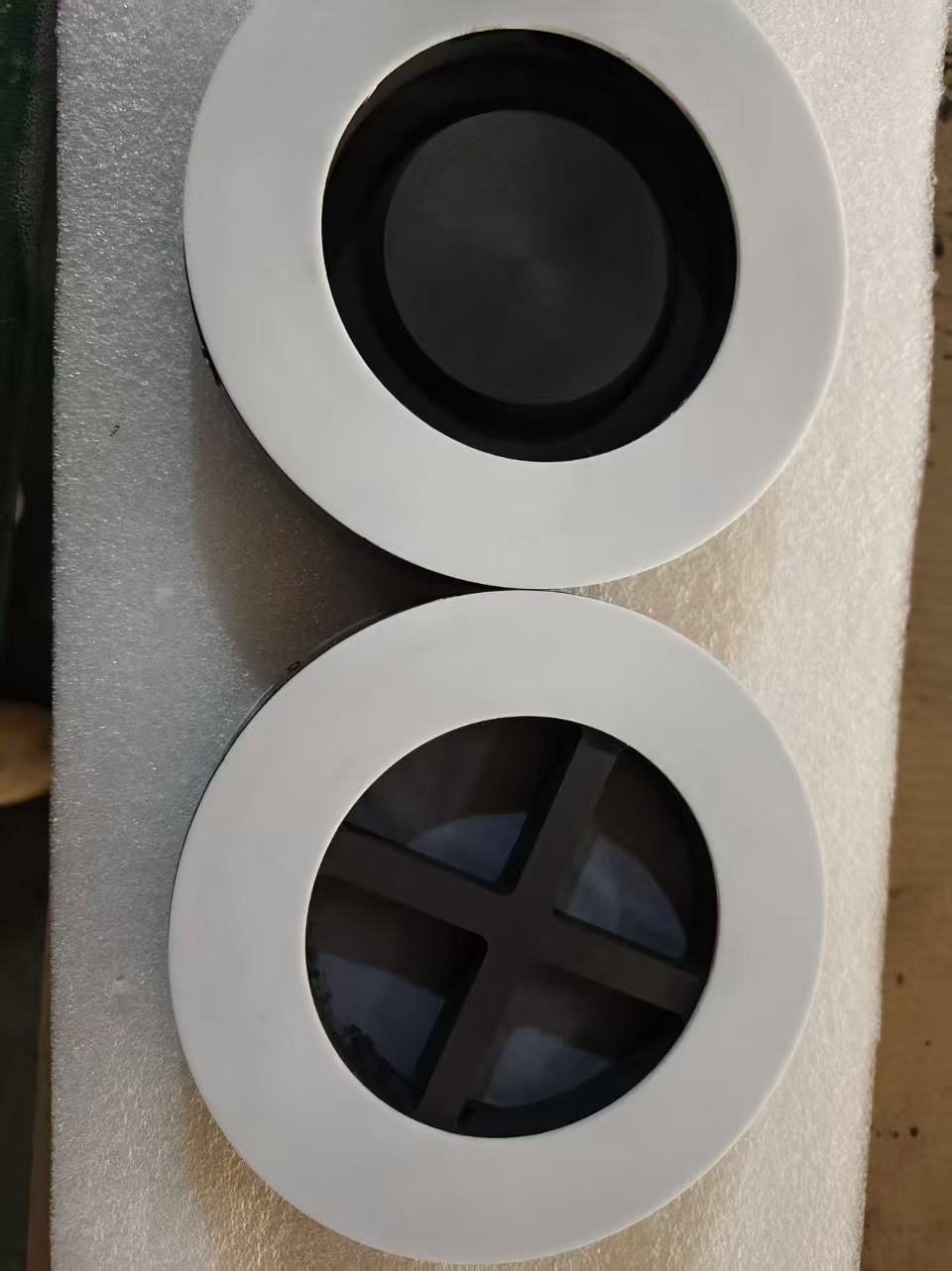

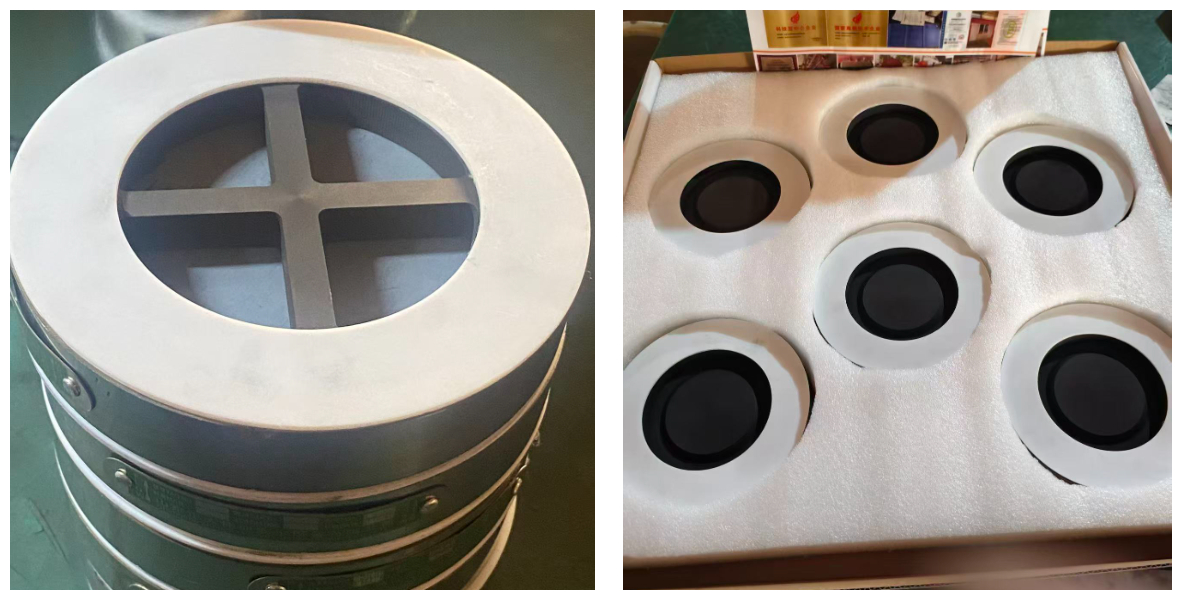

قرص تمزق الجرافيت المُحزّز

ملخص

عند الحاجة إلى مقاومة التآكل الاستثنائية للجرافيت، ولكن مع وجود خطر تلف المعدات أو انسدادها نتيجةً لتسرب الشظايا إلى النظام، يُعد قرص التمزق الجرافيتي المُخدد الخيار الأمثل. فمن خلال دمج أخاديد مصنعة بدقة في القرص، يتم التحكم في انفجاره. ينفتح القرص كزهرة، مع بقاء الشظايا متصلة بمحور مركزي أو بالحامل نفسه. تحمي هذه العملية غير المُسببة للتفتت أجهزة القياس والمضخات ومداخل المفاعل في النظام، مع الحفاظ على مساحة تدفق مفتوحة بالكامل لتخفيف الضغط بأمان في البيئات الكيميائية القاسية.

الميزات والفوائد

• انفجار مُتحكم به وغير مُجزأ:يزيل المخاطر وعمليات التنظيف المرتبطة بالحطام المتناثر، مما يحمي الأصول القيّمة في اتجاه مجرى النهر.

• يحافظ على مقاومة كاملة للتآكل:لا يزال جسم الجرافيت غير المنفذ يوفر مقاومة كاملة لوسائط المعالجة، تمامًا مثل القرص العادي.

• نمط افتتاح متوقع:يضمن مساحة تدفق ثابتة وقابلة للحساب بعد التنشيط لتصميم نظام موثوق.

• قابلية تطبيق واسعة:مثالي لتهوية المفاعلات والأعمدة والخزانات التي تحتوي على سوائل أكالة حيث تكون سلامة الأنابيب في اتجاه المصب مهمة.

كيف يعمل

تحت الضغط، يتركز الإجهاد عند أطراف خطوط القطع الدقيقة. وعند بلوغ ضغط الانفجار، يبدأ الكسر عند هذه النقاط وينتشر بسلاسة على طول مسارات القطع. ينفصل القرص إلى أجزاء تبقى متصلة بشكل غير محكم أو تُثبّت بواسطة حلقة تثبيت لاحقة، مما يُنشئ فتحة كبيرة غير مسدودة دون توليد شظايا سائبة.

المواصفات (وصفية)

تتراوح الأحجام منمن DN40 إلى DN300إضافة نظام التسجيل تسمح بـتصنيفات ضغط انفجار أعلىبالمقارنة مع الأقراص العادية ذات القطر والسماكة نفسيهما. على سبيل المثال، أسجل DN80قد يتحمل القرص ضغوطًا تصل إلى 4 بار.عمق ونمط الدرجاتتتم معايرتها بعناية للحصول على تقييمات ضغط محددة. يشبه الحامل النوع العادي ولكنه قد يتضمن ميزات للمساعدة في الاحتفاظ بالبتلات المفتوحة.

سؤال وجواب

س: كيف هي دقة ضغط الانفجار لأقراص الجرافيت المسجلة؟
ج:على الرغم من أنها ليست دقيقة مثل الأقراص المعدنية، إلا أن أقراص الجرافيت المسجلة توفر إمكانية تكرار جيدة في حدود التسامح النموذجي±10%من الضغط المحدد. يتم التحكم في عملية التسجيل لضمان الأداء المتسق.

س: هل يمكن استخدام القرص المسجل للخدمة السائلة؟
ج:نعم، تعمل آلية الفتح المتحكم بها بفعالية مع كل من الغازات والسوائل. إنه خيار مناسب لتخفيف الضغط الزائد في أنظمة السوائل المسببة للتآكل.

س: ما هو العيب الرئيسي مقارنة بالقرص العادي؟
ج:تعد عملية التصنيع أكثر تعقيدًا، مما يجعل الأقراص المسجلة أكثر تكلفة بشكل عام من الأقراص العادية. أيضًا، قد يكون الحد الأدنى لضغط الانفجار الذي يمكن تحقيقه أعلى قليلاً بسبب الحاجة إلى قوة مادية كافية حول الدرجات.

حول ZD السلامة

نحن نصمم منتجاتنا مع مراعاة السلامة وحماية النظام على حد سواء. توفر أقراص الجرافيت المحززة لدينا أفضل ما في العالمين: مقاومة التآكل التي لا مثيل لها للجرافيت والتشغيل النظيف المطلوب لأنظمة العمليات الحديثة والمترابطة.
