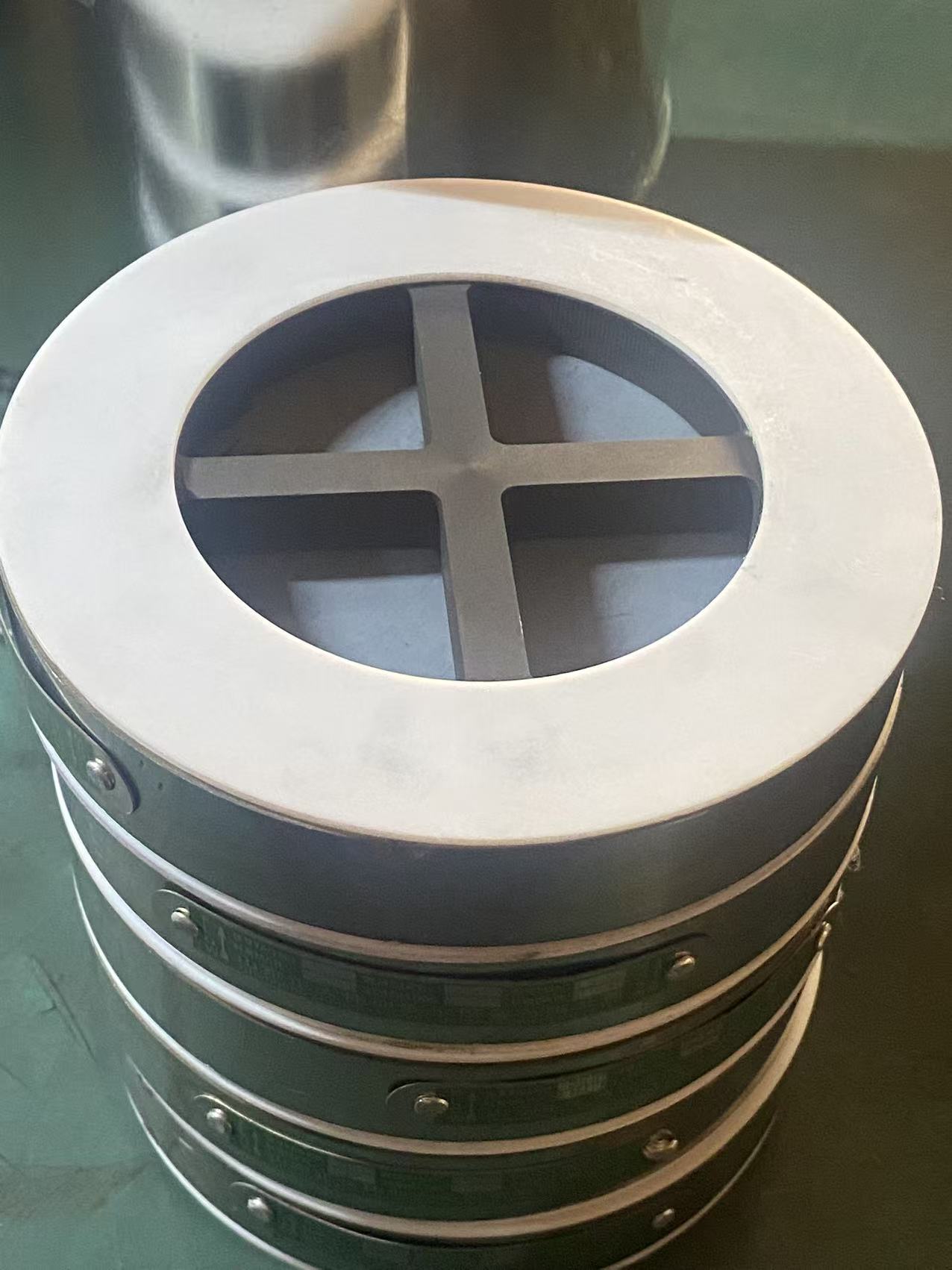

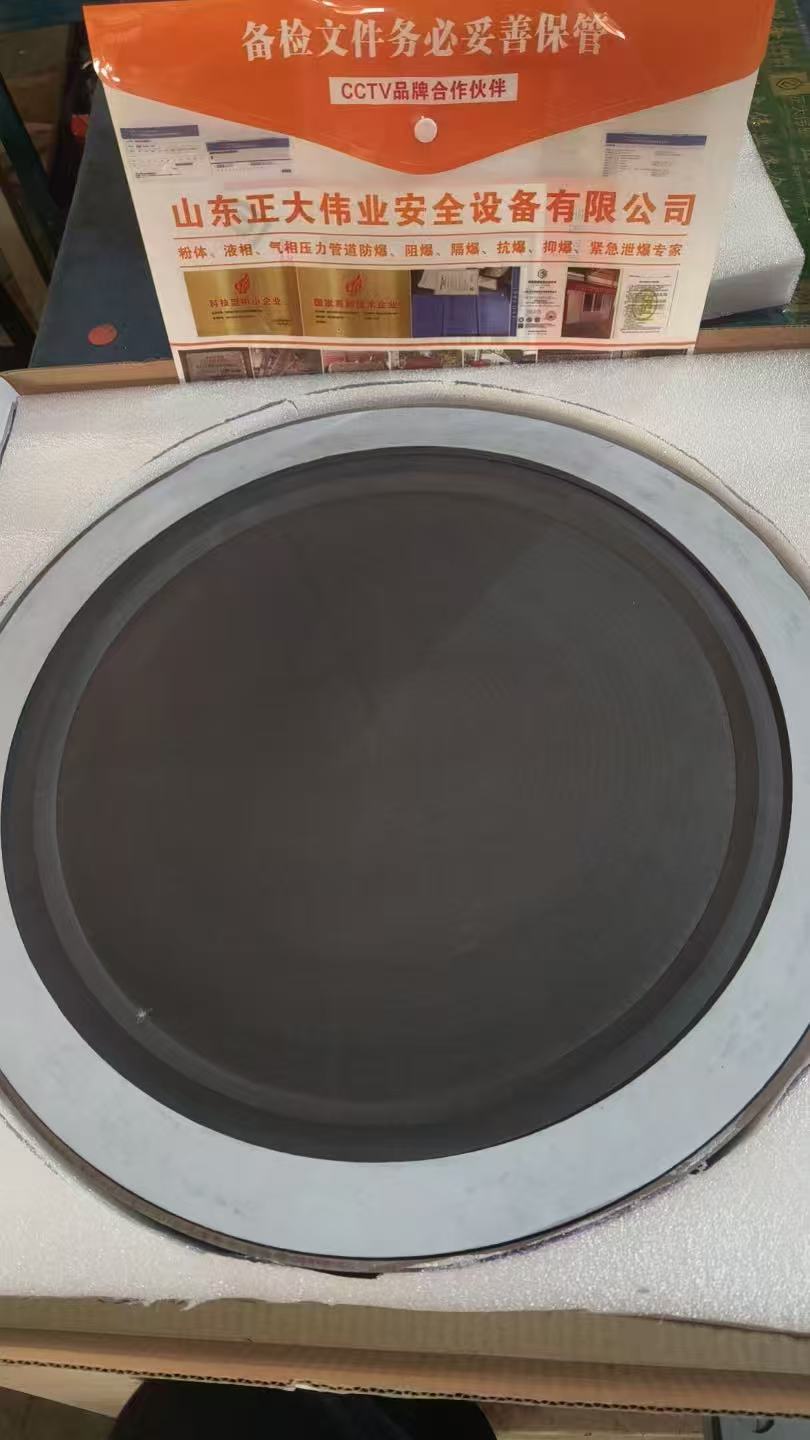

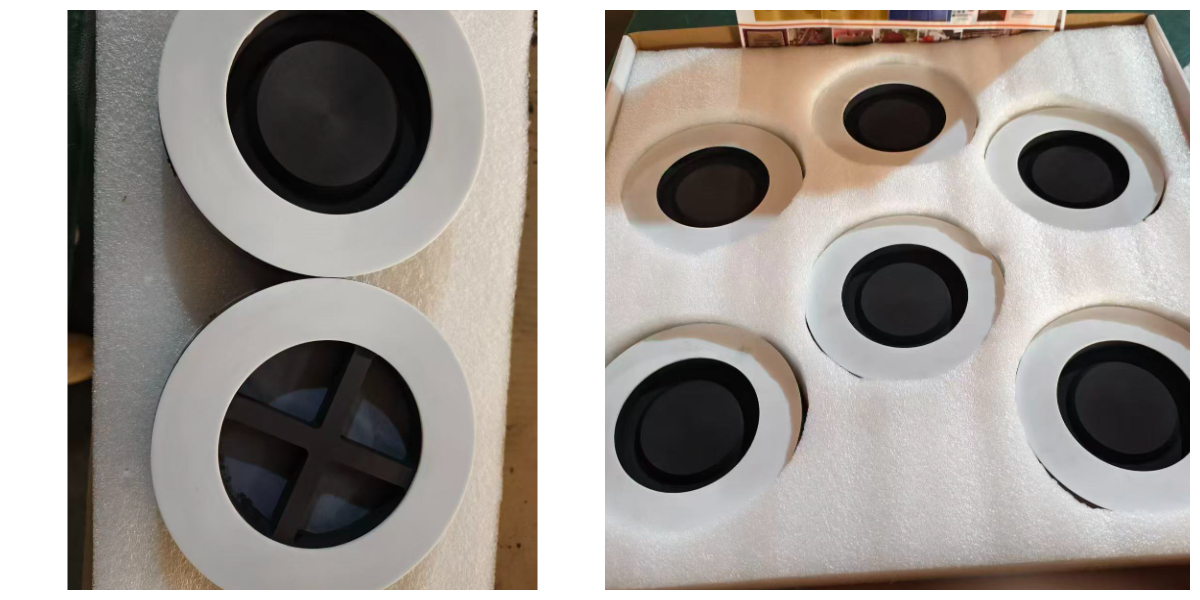

قرص تمزق مركب من الجرافيت والمعدن

ملخص

تعاني أقراص الجرافيت النقي من قصور في المتانة ومقاومة الإجهاد الميكانيكي. يتغلب قرص الجرافيت المعدني المركب على هذه القيود من خلال دمج غشاء جرافيت مقاوم للتآكل مع دعامة معدنية هيكلية. يستفيد هذا التصميم المبتكر من خمول الجرافيت في بيئة التشغيل، بينما يستغل قوة المعدن لتحقيق معدلات انفجار أعلى، وتحمل فراغ النظام، وتوفير مقاومة محسّنة لدورات الضغط. إنه الحل الأمثل للتطبيقات التي تتطلب مقاومة عالية للتآكل، والتي تتجاوز قدرات أقراص الجرافيت القياسية.

الميزات والفوائد

• قدرة تحمل ضغط أعلى:يُمكّن الهيكل المعدني من التشغيل الموثوق به عند الضغوط التي يكون فيها الجرافيت العادي سميكًا جدًا أو غير موثوق به.

• مقاومة الفراغ والضغط العكسي:يمكن للتصميم المدعوم أن يتحمل الفراغ الكامل والضغط الخلفي الكبير دون أن ينهار، مما يلغي الحاجة إلى دعامات الفراغ الخارجية.

• تحسين الأداء في مواجهة الإجهاد:أكثر مقاومة لنبضات الضغط مقارنة بالجرافيت الهش وغير المدعوم.

• تم الحفاظ على الحماية من التآكل:لا يزال سائل المعالجة يلامس طبقة الجرافيت غير المنفذة فقط، مما يضمن مقاومة كيميائية كاملة.

كيف يعمل

تعمل طبقة الجرافيت كحاجز مقاوم للتآكل. تتحمل شبكة الدعم المعدنية معظم الحمل الميكانيكي الناتج عن ضغط النظام. عند تجاوز الضغط الحد المسموح به، يحدث خلل في طبقة الجرافيت، ولكن غالبًا ما تتحكم شبكة الدعم المعدنية في نمط الفتح، مما يسمح لها باحتواء قطع أكبر أو فتحها بطريقة محددة. يضمن هذا التصميم أن ينهار الجرافيت عند الضغط الدقيق الذي تحدده معايرة الهيكل المركب.

المواصفات (الوصفية)

متوفر بأحجام تبدأ منمن DN50 إلى DN200هذا التصميم بشكل ملحوظيوسع نطاق الضغط القابل للاستخداملتكنولوجيا الجرافيت. على سبيل المثال،مركب DN100يمكن تصنيف القرص لتحمل ضغط يصل إلى 8 بار، وهو ما يتجاوز بكثير الحد الأقصى لتحمل القرص العادي.دعم معدنيعادةً ما تُصنع منهاستيلوي أو الفولاذ المقاوم للصدأ 316Lلمعالجة احتمالية التسرب أو لضمان المتانة العامة. يتم اختيار درجة الجرافيت وسبائك المعادن بما يتناسب مع التركيب الكيميائي والظروف الخاصة بالعملية.

سؤال وجواب

س: إذا تشقق الجرافيت، ألن يصل السائل المسبب للتآكل إلى الدعامة المعدنية؟
ج:يتضمن التصميم عادةً طريقة إحكام إغلاق عند المحيط لتقليل هذا الخطر. في حالة التسرب أو الشقوق الطفيفة، يوفر المعدن الداعم المختار (مثل هاستيلوي) خط دفاع ثانوي. مع ذلك، عند حدوث تمزق كامل، ينكشف المعدن، لذا يُعد اختيار مادة الدعم أمرًا بالغ الأهمية بناءً على طبيعة الاستخدام.

س: هل هذا تصميم "احتياطي" أم تصميم زائد عن الحاجة؟
ج:ليس تمامًا. إنه مكون موحد مصمم لأداء أعلى. المعدن ليس جهاز أمان منفصلًا، بل هو جزء هيكلي متكامل يمكّن الجرافيت من العمل بكفاءة في ظروف أكثر قسوة.

س: كيف تقارن تكلفتها بتكلفة الأقراص المعدنية الغريبة؟
ج:غالباً ما يكون أكثر اقتصادية من قرص التنتالوم الصلب أو قرص Hastelloy C276 ذي الحجم المكافئ وتصنيف الضغط، مع توفير مقاومة مماثلة أو أفضل للتآكل على السطح المبلل.

حول ZD السلامة

نبتكر عند نقطة التقاء علوم المواد وهندسة السلامة. أقراصنا المركبة من الجرافيت والمعادن تحل تحديات التطبيقات المعقدة، وتوفر حماية قوية حيث تعجز المواد التقليدية.
