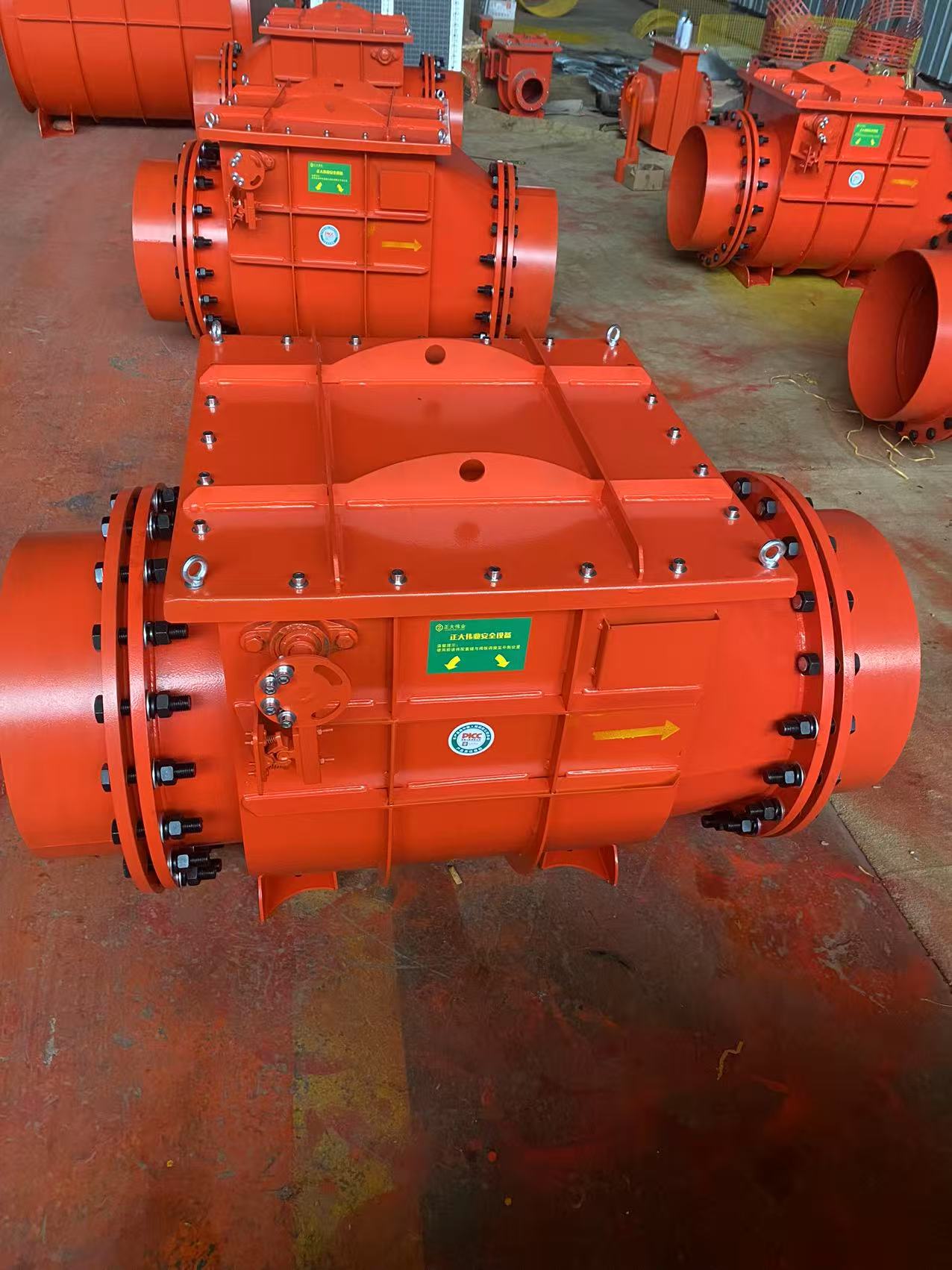

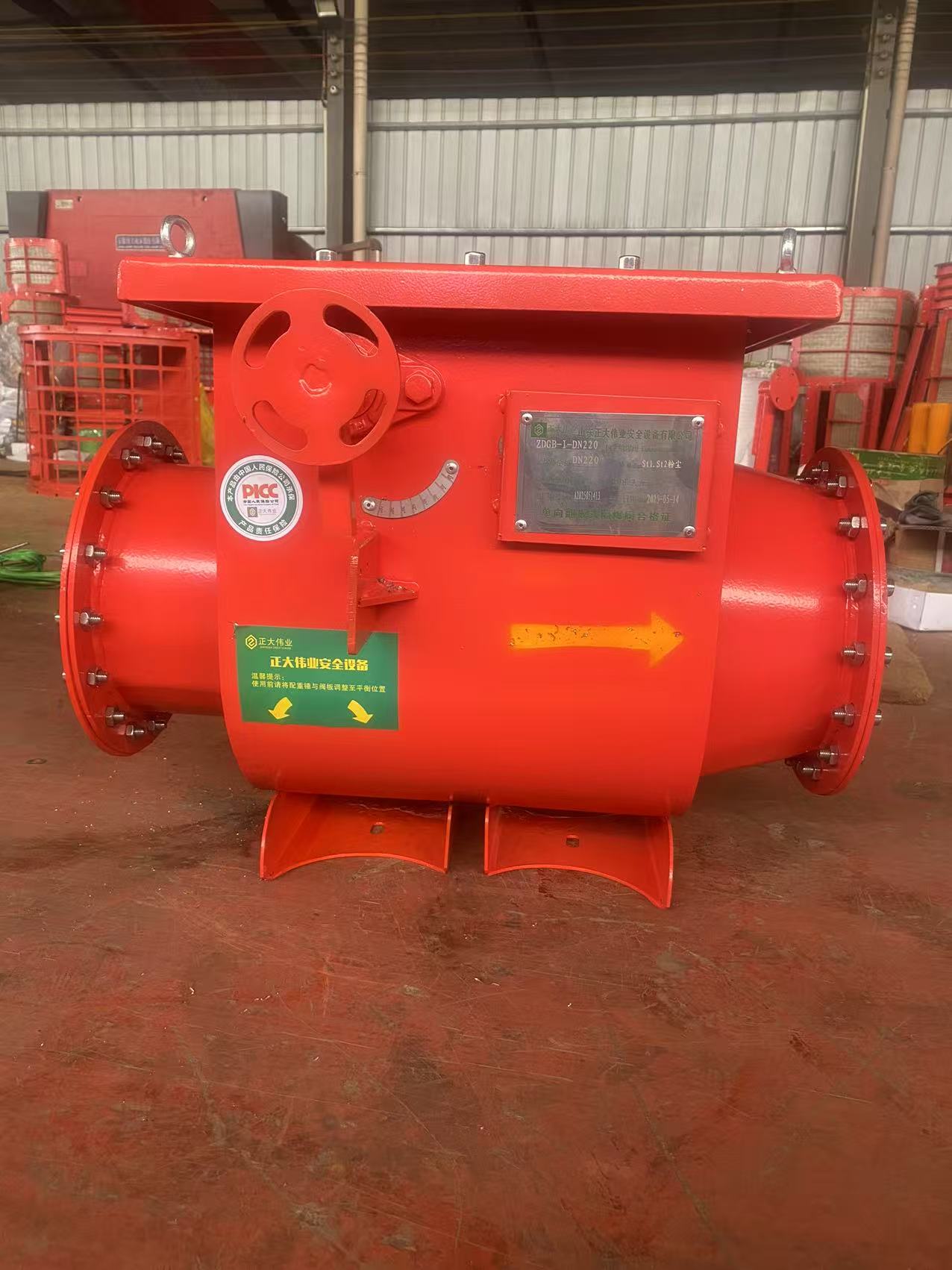

صمام إيقاف الانفجار سريع المفعول

تفاصيل المنتج

ملخص المنتج

يُعدّ ربط معدات المعالجة عبر القنوات تصميمًا شائعًا، إلا أنه يُشكّل مسارًا محتملاً لانتشار الانفجارات. فالانفجار في وعاء واحد، كخلاط أو مرشح، يُمكن أن ينقل طاقة مُدمّرة إلى الوحدات المتصلة، مُضاعفًا بذلك تأثير الانفجار الأولي. ويُوفّر تركيب صمام إيقاف انفجار سريع الاستجابة في خط الأنابيب نقطة توقف موثوقة في هذه السلسلة، مُصمّمة للإغلاق التلقائي وعزل المناطق الخطرة، وبالتالي حماية المعدات والأفراد من الأضرار المُتتالية.

يعمل هذا الجهاز كصمام أمان آلي ضمن أنظمة مناولة المواد والتهوية. ويتمثل دوره تحديداً في منع انتقال آثار الانفجار - سواء الضغط أو اللهب - إلى ما وراء نقطة محددة، مما يضمن بقاء الحادث محصوراً في مكانه.

الميزات والفوائد الرئيسية

• استجابة بمستوى أجزاء من الألف من الثانية:تم تصميمه للتفاعل مع موجة الصدمة الأولية للانفجار، وتحقيق حالة مغلقة قبل وصول اللهب الرئيسي، وهو عامل حاسم في العزل الفعال.

• البناء المرن:يتم تصنيع الصمام من درجات من الفولاذ المقاوم للصدأ أو سبائك مماثلة تم اختيارها لقدرتها على الأداء تحت الضغط الحراري والحمل الميكانيكي وفي الأجواء الصناعية المسببة للتآكل.

• مبسطة للتكامل:يسهل التصميم المراعي للمساحة التثبيت في المساحات الضيقة ويسمح بالوصول بسهولة إلى الصيانة مقارنة بالبدائل الأكبر حجمًا.

• القدرة على الرصد:لتعزيز الوعي بالنظام، يمكن تزويد الصمام بمفاتيح مساعدة توفر إشارة عن بعد تشير إلى حالته التشغيلية (مفتوح/مغلق).

ضمان فصل الانفجار
يعتمد الأداء على تصميم لوحة متوازنة وآلية تشغيل ذات طاقة تنشيط منخفضة. يتيح هذا التناغم للصمام تحقيق أوقات إغلاق سريعة، وهو شرط أساسي لعزل الانفجارات بفعالية وفقًا لمعايير مثل NFPA 69. ويُعدّ استخدامه من أفضل ممارسات التحكم الهندسي في الصناعات التي تتعامل مع الغبار أو الغازات القابلة للاشتعال.

صُممت لتدوم طويلاً في الصناعة
إن التركيز على جودة المواد والبنية القوية يضمن أن يقدم الصمام أداءً ثابتًا على مدى عمر خدمة ممتد، مما يقلل من تكاليف دورة الحياة ويعزز موثوقية النظام بشكل عام.

تدفق العمليات غير المقيد
أثناء التشغيل العادي، تبقى صفيحة الإحكام في وضعها المطوي بالكامل، مما يوفر فتحة واضحة للتدفق. وهذا يضمن عدم عمل الصمام كفتحة أو خانق غير مقصود، مما يحافظ على كفاءة تصميم النظام للتهوية أو نقل المنتج.

حجرة تحكم معتمدة مقاومة للانفجار
مستشعر أحداث الضغط المعتمد المقاوم للانفجار

آليات التشغيل

تعتمد آلية التشغيل على رصد الموجة الصدمية الأمامية للانفجار. ويقوم مستشعر مخصص برصد هذه الموجة تحديدًا. عند تأكيد الرصد، يُفعّل المستشعر آلية الفتح، مما يسمح للصفيحة بالانغلاق. ثم يُفعّل قفل ميكانيكي، ليُحكم إغلاق الصفيحة ويمنعها من التعرض للضغوط ودرجات الحرارة العالية للهب اللاحق.

بعد معالجة أي طارئ أمني، يتميز الصمام بإجراء إعادة ضبط يدوي بسيط. يُنصح بإجراء فحص سريع للتأكد من خلوه من الشوائب أو التلف، بالإضافة إلى اختبار وظيفي قبل إعادة الصمام إلى وضع الاستعداد. في حالته الطبيعية، يحافظ نظام تثبيت منخفض القوة على فتح الصفيحة.

التكوين والتقييمات

القطر الاسمي                      الطول × العرض × الارتفاع (مم)    تصنيف الحماية من الانفجار

DN100                                                      409 × 324 × 497                                   ST1, ST2

DN150                                                  587 × 386 × 550                                  ST1, ST2

DN200                                                  587 × 386 × 550                                  ST1, ST2

DN250                                                  628 × 443 × 624                                  ST1, ST2

DN300                                                    778 × 507 × 693                                  ST1, ST2

DN350                                                  868 × 641 × 788                                  ST1, ST2

DN400                                            946 × 641 × 813                                ST1, ST2

DN450                                           1093 × 795 × 922                                ST1, ST2

DN500                                           1093 × 795 × 922                                ST1, ST2

DN550                                                 1240 × 885 × 1020                              ST1, ST2

DN600                                           1240 × 885 × 1074                              ST1, ST2

DN650                                                 1300 × 989 × 1191                              ST1

DN700                                                 1390 × 989 × 1191                              ST1

المكونات المرتبطة

مستشعر نبض الضغط: طراز HP (نسخة الكشف عن الضغط العالي)

الاستخدام والفحص والعناية

• فحص السلامة قبل التشغيل:تتمثل الخطوة الإلزامية قبل بدء تشغيل النظام في التأكد بصريًا و/أو يدويًا من أن صفيحة الصمام في وضع الفتح الكامل وعدم القفل.

• التقييم الروتيني للحالة:قم بتطبيق جدول زمني موثق للفحص، مع إجراء فحوصات شهرية كأساس. زد من وتيرة الفحص في التطبيقات التي تحتوي على مواد كاشطة أو رطوبة أو دورات حرارية.

• التحقق بعد التدخل:يجب أن يختتم أي عمل يتم إجراؤه على الصمام باختبار تشغيلي للتحقق من الحركة الحرة، والإغلاق الإيجابي، وسلامة الختم قبل إعادة ضغط النظام المحمي.

خلفية الشركة

شركة شاندونغ تشنغدا ويي لمعدات السلامة المحدودة هي شركة تصنيع راسخة في طليعة تكنولوجيا السلامة الصناعية، متخصصة في حلول تخفيف الضغط والحد من الانفجارات.
تكمن خبرتنا الأساسية في إنتاج المكونات بالغة الأهمية للسلامة مثل مجموعات أقراص التمزق، وصمامات تخفيف الضغط، وألواح التهوية، وأنظمة عزل الانفجار المتكاملة.
انطلاقاً من مقرنا في جينان، نخدم قاعدة عملاء صناعية متنوعة في جميع أنحاء الصين، ونقدم منتجات تجمع بين الابتكار التقني والموثوقية العملية. وبصفتنا مزوداً متكاملاً للخدمات، تشمل مؤهلاتنا التشغيلية رخصة تصنيع المعدات الخاصة في جمهورية الصين الشعبية، وشهادة ISO 9001، والامتثال للمعايير الوطنية للمعدات المقاومة للانفجار.
