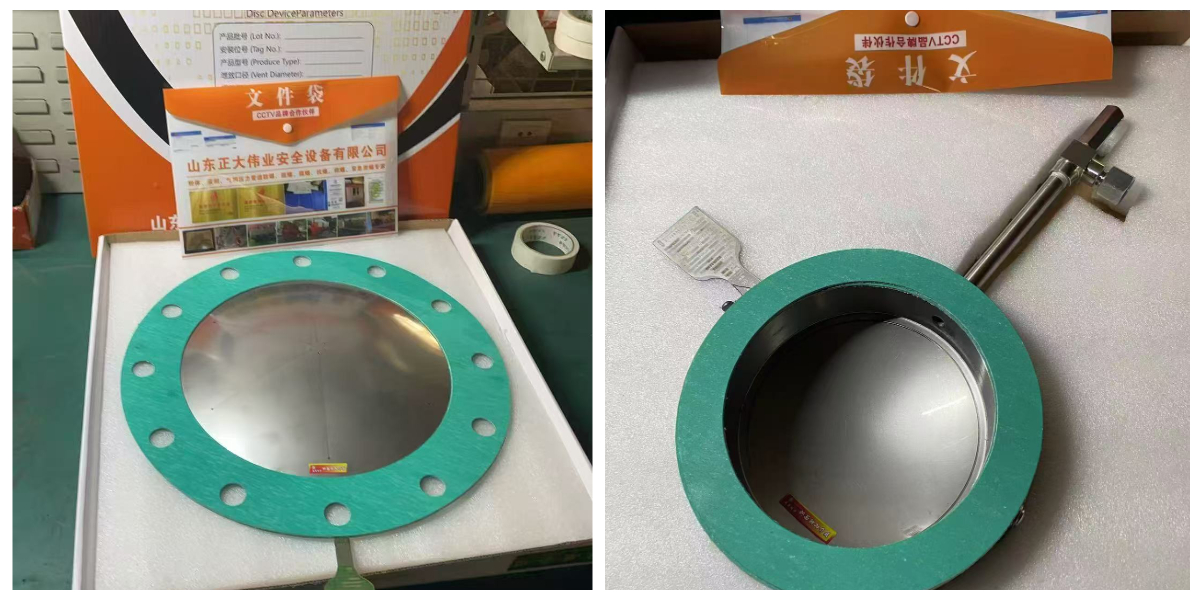

قرص تمزق مُسجّل مسبقًا

ملخص

يُعدّ قرص التمزق الأمامي ذو الخطوط المحددة مسبقًا أداةً أساسيةً متعددة الاستخدامات لحماية الضغط الزائد. يعمل هذا القرص وفقًا لمبدأ التمزق الناتج عن الشد، ولكنه يتميز بخطوط دقيقة تحدد نمط التمزق. تتيح هذه الخاصية تصميمات تفتح بالكامل دون انفصال (دون تفتت)، أو بأنماط بتلات محددة، مما يوفر حلاً موثوقًا وقابلاً للتنبؤ لمجموعة واسعة من التطبيقات الصناعية العامة، بدءًا من خزانات الهواء وصولًا إلى معالجة الهيدروكربونات.

الميزات والفوائد

• سلوك الانفجار المتحكم فيه:شكل وحجم الفتحة المتوقع، مما يمكن أن يساعد في نمذجة الانتشار في اتجاه المصب.

• نطاق واسع من الضغط والحجم:متوفر بضغوط منخفضة جداً إلى ضغوط عالية جداً في جميع أحجام الأنابيب تقريباً.

• خيارات مواد متعددة:يمكن تصنيعها بجميع السبائك الصناعية الشائعة لتتناسب مع ظروف الخدمة.

• حماية عامة فعالة من حيث التكلفة:يوفر أداءً ممتازًا لمعظم التطبيقات القياسية.

الموثوقية من خلال الدقة
تُعد دقة عملية التسجيل بالغة الأهمية. يضمن التسجيل بالليزر لدينا عمقًا وشكلًا هندسيًا متسقين، مما يؤدي إلى أداء انفجار قابل للتكرار.

كيف يعمل

تحتوي القبة المحدبة على خطوط رفيعة ومحددة بدقة (غالبًا ما تكون على شكل صليب أو نجمة). تحت الضغط الزائد، يتركز إجهاد الشد عند أطراف هذه الدرجات. يبدأ التمزق هناك وينتشر بسرعة على طول خطوط النتيجة، مما يؤدي إلى فتح القرص بنمط محدد مسبقًا (على سبيل المثال، أربع بتلات).

المواصفات (الوصفية)

أكثر أنواع أقراص التمزق شيوعاً، متوفرة منمن DN15 إلى DN1000+. تطبيقات الضغط المنخفض(على سبيل المثال،DN200قد يصل سعره إلى 0.2 بار.تطبيقات الضغط العالي(على سبيل المثال،DN25يمكن أن تتجاوز 100 بار. قياسيالفولاذ المقاوم للصدأ (316L)يُغطي معظم الاحتياجات. أما في درجات الحرارة المرتفعة/التآكل،هاستيلوي سي 276يُستخدم (على سبيل المثال، DN50 من 3 إلى 10 بار). التفاوت القياسي هو ±5% في ضغط الانفجار.

مُكَمِّلات

• دعامات الشفط (لخدمة الشفط الكاملة)

• مؤشرات انفجار متنوعة

• أغطية واقية ومحولات منافذ كهربائية

سؤال وجواب

س: هل القرص المسجل مسبقًا غير قابل للتجزئة دائمًا؟
ج:ليس دائما. التصميم يحدد هذا. تحتوي الأقراص المسجلة "غير المجزأة" على علامات تتوقف قبل الحافة، مع الاحتفاظ بالبتلات. قد تسمح التصميمات الأخرى بانفصال البتلات. تحدد ورقة بيانات المنتج النوع.

س: كيف يؤثر التهديف على حياة التعب؟
ج:يؤدي تسجيل النقاط إلى إنشاء مكثفات إجهاد، والتي يمكن أن تقلل من عمر الكلال مقارنة بالقرص العكسي غير المسجل. إنها الأفضل لخدمات الضغط الثابت نسبيًا، وليس للخدمة الدورية الشديدة.

س: هل يمكنه التعامل مع السائل؟
ج:نعم، تعتبر الأقراص ذات المفعول الأمامي المسجلة مسبقًا مناسبة لخدمة السوائل، حيث تعمل آلية التمزق الشدي بشكل فعال مع السوائل غير القابلة للضغط.

حول ZD السلامة

نقوم بتصنيع الأقراص المسجلة مسبقًا باستخدام أحدث تقنيات الليزر، مما يضمن أن كل قرص يوفر الحماية الموعودة به. يسمح مخزوننا الواسع بالتسليم السريع للتكوينات القياسية.
