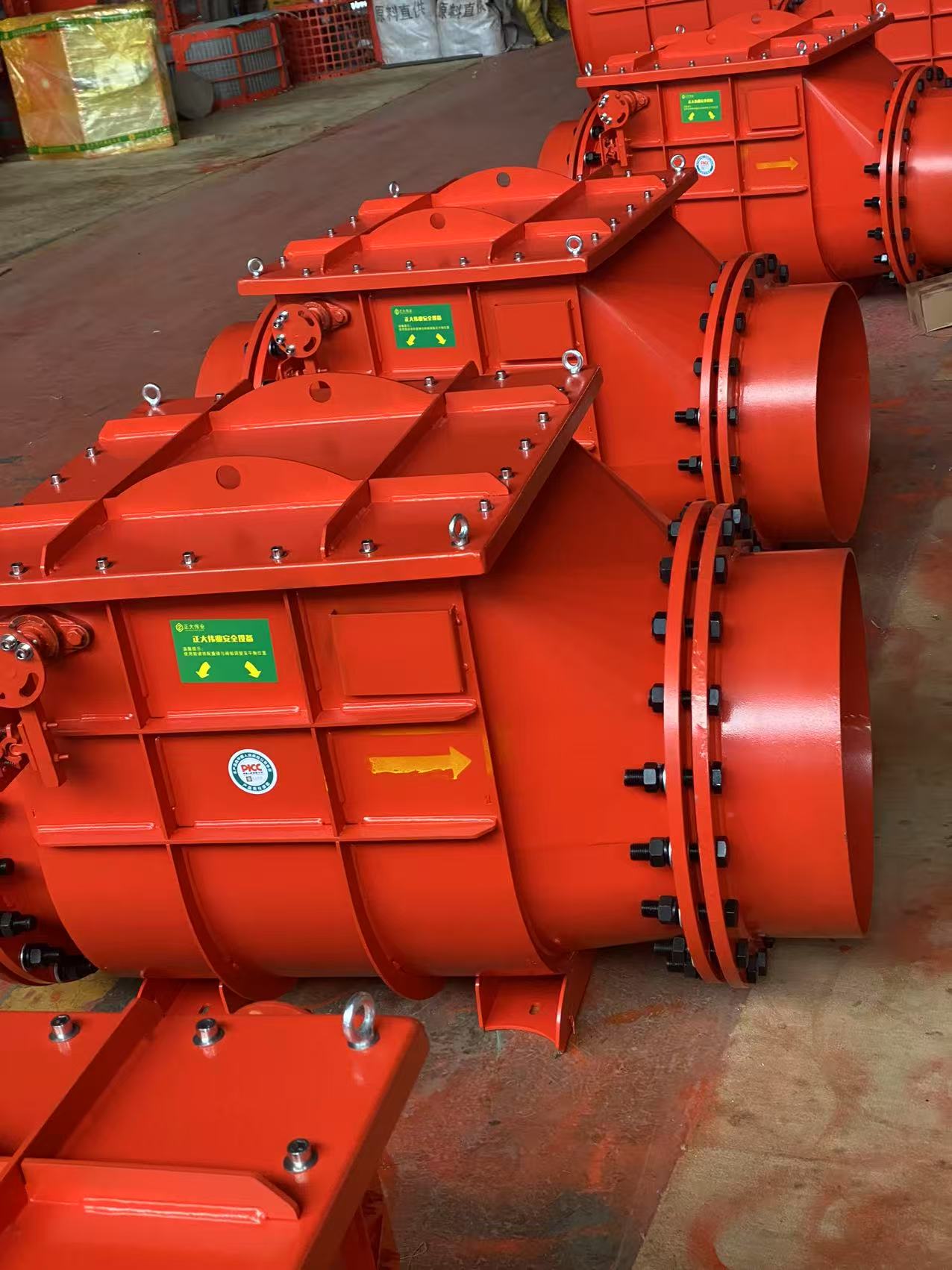

صمام إغلاق حاجز الانفجار

تفاصيل المنتج

الغرض والتطبيق

تتطلب العمليات الصناعية التي تشمل مواد قابلة للاشتعال اتخاذ تدابير صارمة لإدارة مخاطر الانفجار. ورغم أهمية المعدات المتصلة لتشغيلها، إلا أنها قد تُسهّل انتشار الانفجار من مصدره. ولذلك، يُركّب صمام حاجز الانفجار كخط دفاع أساسي داخل هذه القنوات المتصلة. ويتمثل دوره في العمل كحاجز إغلاق تلقائي وسريع، يُفعّل عند وقوع الانفجار نفسه، لاحتواء اللهب والضغط الزائد ضمن منطقة محددة، وبالتالي منع حدوث انفجارات ثانوية كارثية وحماية الأجزاء المجاورة من المصنع.

يعمل جهاز الأمان هذا كعنصر عزل فعال ضمن أنظمة النقل الهوائي وأنظمة تهوية العمليات الموجودة في بيئات قابلة للانفجار. وهو مصمم خصيصًا لوقف انتقال آثار الانفجار، مما يساهم في سلامة المصنع بشكل عام وحماية الأصول.

السمات المميزة

• تشكيل حاجز فوري:تم تصميم الصمام للكشف عن الموجة الصدمية الأمامية للانفجار وبدء الإغلاق بسرعة فائقة، مما يؤدي إلى إنشاء حاجز مادي قبل وصول جبهة اللهب.

• ملف تعريف البناء المتين:تم تصنيعها باستخدام مواد مختارة لقوة الشد العالية ومقاومة البيئة، مما يضمن أداءً موثوقًا به في ظل الضغوط المشتركة لحدث انفجار والتعرض الصناعي طويل الأمد.

• فلسفة التصميم التي تركز على المستخدم:إن الشكل الصغير الحجم وتضمين نقاط الوصول للخدمة يبسط عملية التركيب داخل رفوف الأنابيب ذات المساحة المحدودة ويسهل الفحص الروتيني دون إيقاف تشغيل النظام بالكامل.

• جاهزية تكامل النظام:لتحسين الإشراف التشغيلي، يمكن تزويد الصمام بمفاتيح حدية مدمجة، مما يتيح الإشارة عن بعد إلى حالته (مفتوح/معطل) على لوحات التحكم المركزية.

أداء احتواء مُثبت
يضمن تصميم الصمام إغلاقًا سريعًا وموثوقًا، وهو عامل حاسم لعزل الانفجار بنجاح. وتتوافق أهداف أدائه مع المعايير الدولية لمعدات الحماية من الانفجارات، مما يوفر وسيلة موثوقة لفصل الأحجام المتصلة والحد من حجم الضرر المحتمل.

مصمم لضمان موثوقية مستدامة
إن التركيز على المواد عالية الجودة والتصنيع الدقيق والمبادئ الميكانيكية المثبتة يؤدي إلى منتج معروف بمتانته وعمر الخدمة الطويل، مما يضمن الحماية المستمرة مع الحد الأدنى من تدخل الصيانة.

التدفق التشغيلي غير المقيد
أثناء التشغيل العادي غير الخطير، تبقى الصفيحة الحاجزة بعيدة تمامًا عن مسار التدفق، مما يضمن عدم وجود أي تأثير على ديناميكيات ضغط النظام وكفاءة نقل المواد. وتبقى وظيفة الأمان معطلة تمامًا حتى يتم تفعيلها.

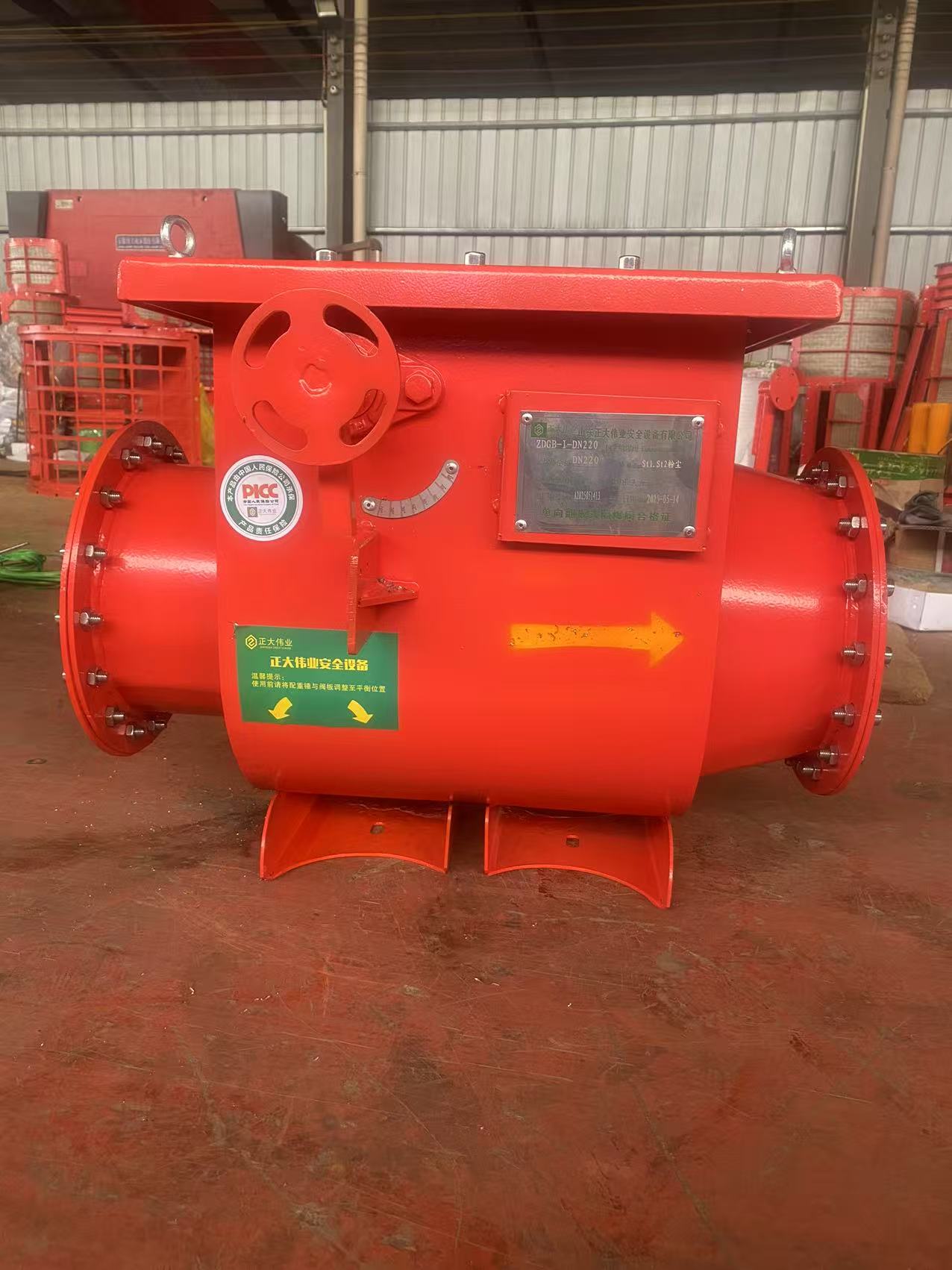

ex d مبيت المحرك المعتمد

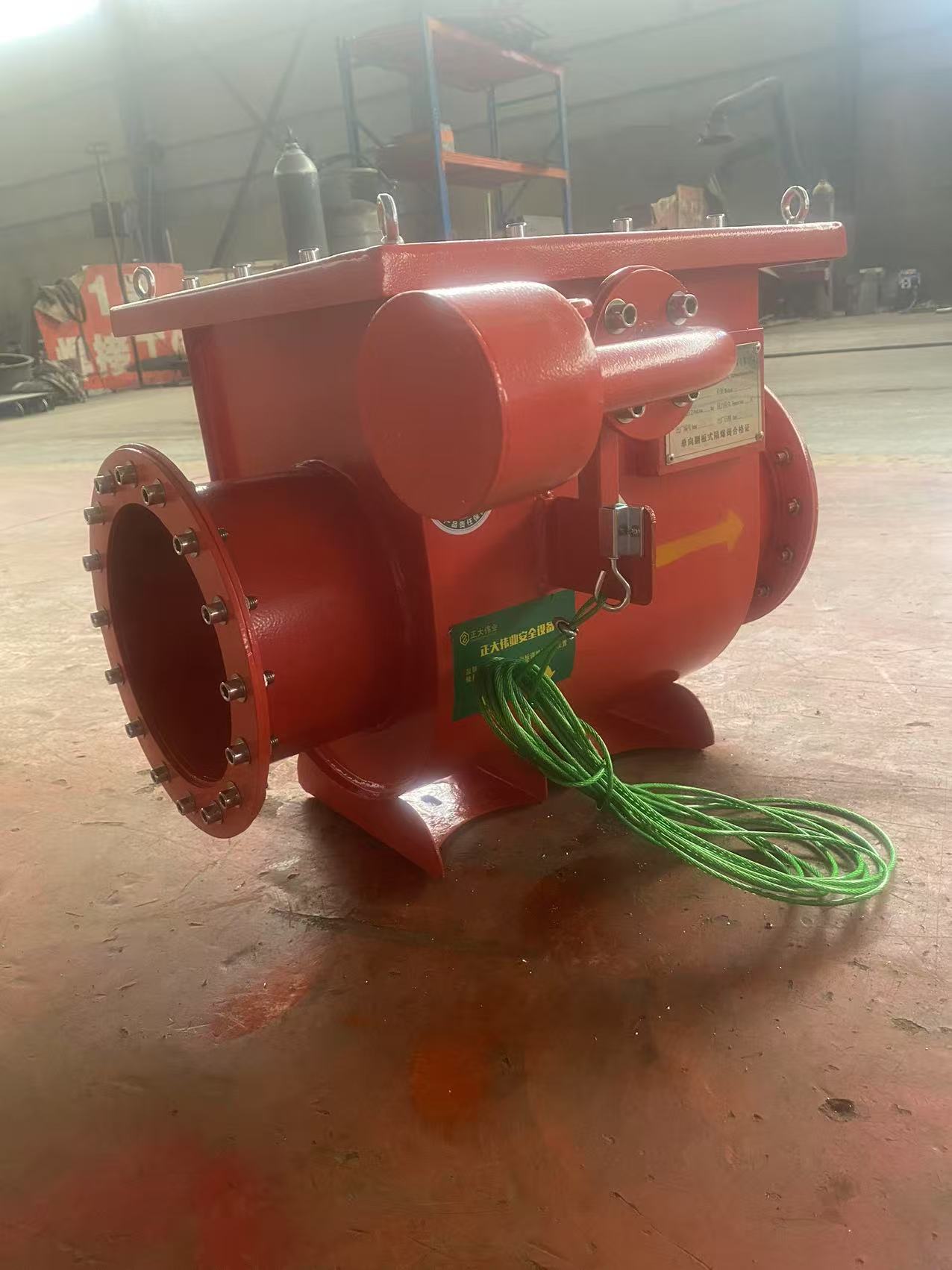

وحدة كشف الضغط المعتمدة من Ex ia/ib

مبدأ العمل

يعمل الصمام عن طريق مراقبة تغير الضغط المفاجئ الذي يُشير إلى بداية الانفجار. تقوم وحدة كشف ضغط معتمدة، مثبتة على جسم الصمام، بأخذ عينات مستمرة من الضغط الداخلي. عند اكتشاف ارتفاع سريع في الضغط يتجاوز الحد المُحدد، تُرسل إشارة لفصل جهاز التثبيت المفتوح. تصبح صفيحة الحاجز حرة الحركة، وتُدفع بسرعة إلى وضع الإغلاق بواسطة آلية زنبركية مدمجة. عند الوصول إلى وضع الإغلاق، يُغلق مزلاج قوي، مما يُثبت الصفيحة بإحكام في مكانها لتحمل القوة الكاملة للانفجار الجاري.

بعد وقوع أي حادث وبعد اتباع بروتوكولات السلامة، يمكن إعادة ضبط الصمام يدويًا إلى وضع الاستعداد (الفتح). يُنصح بإجراء فحص بصري للتأكد من خلوه من أي شوائب أو تلف. في الظروف العادية، تُثبَّت الصفيحة في وضع الفتح بواسطة جهاز مغناطيسي أو ميكانيكي ذي قوة منخفضة.

المواصفات الفنية (بصيغة سردية)

خط الإنتاج هذا متوفر في نطاق كامل الحجم. يتم توفير المواصفات هنا في شكل وصفي: وDN100تبلغ أبعاد الصمام الإجمالية الطول 409 ملم، والعرض 324 ملم، والارتفاع 497 ملم، مع تصنيف حماية من الانفجار ST1 وST2. الDN150وDN200تشترك الصمامات في نفس الأبعاد التي تبلغ 587 مم طولًا × 386 مم عرضًا × 550 مم ارتفاعًا وكلاهما معتمد لتطبيقات ST1 وST2. الDN250يبلغ مقاس الصمام 628 × 443 × 624 مم (طول × عرض × ارتفاع) ويحمل تصنيفات ST1 وST2. للأنظمة المتوسطة الحجم:DN300أبعاد الصمام هي 778x507x693 ملم (ST1، ST2)؛ الDN350هو 868x641x788 ملم (ST1، ST2)؛ وDN400هو 946x641x813 ملم (ST1، ST2). الDN450وDN500تتطابق الصمامات في الحجم عند 1093 × 795 × 922 مم وتم تصنيفها لظروف ST1 وST2. تتضمن خيارات النظام الأكبر ما يلي:DN550صمام بأبعاد 1240x885x1020 مم (ST1، ST2)؛ وDN600بأبعاد 1240x885x1074 ملم (ST1، ST2). وأخيرا،DN650أبعاد الصمام هي 1300x989x1191 ملم، وDN700أبعادها 1390×989×1191 مم، وكلاهما مصمم للاستخدام في بيئات مصنفة ST1. جميع الأبعاد هي قياسات الجسم الخارجي.

نظام الكشف التكميلي

مستشعر ضغط الانفجار: النوع القياسي عالي الطاقة (HE).

إرشادات التشغيل والصيانة

• إجراءات تأكيد بدء التشغيل:قبل تشغيل النظام، من الممارسات الأمنية الإلزامية التأكد من أن مصراع الحاجز مفتوح بالكامل وأن آلية التحرير جاهزة ومجهزة.

• نظام الفحص الدوري: الالتزام بخطة الصيانة المجدولة وإجراء الفحوصات البصرية والوظيفية شهريًا على الأقل. في البيئات القاسية أو عالية الاستخدام، فكر في زيادة تكرار الفحص.

• التحقق بعد أي عمل خدمة:يجب أن يشمل إكمال أي مهمة صيانة دورة اختبار تشغيلية كاملة للتحقق من صحة وظائف الفتح والإغلاق والقفل قبل الموافقة على عودة النظام إلى الخدمة.

ملخص الشركة

تعمل شركة شاندونغ تشنغدا ويي لمعدات السلامة المحدودة كشركة مصنعة متخصصة لمعدات السلامة التي تهدف إلى التخفيف من المخاطر الناجمة عن الانفجارات الصناعية وحوادث الضغط الزائد.
تشمل مجموعتنا الشاملة أجهزة أقراص التمزق، وصمامات تخفيف الضغط الآمنة، ومانعات اللهب، وصمامات عزل الانفجار المخصصة مثل الصمام الموصوف هنا.
يقع مقرنا الرئيسي في مدينة جينان بمقاطعة شاندونغ، وهو مجهز للتعامل مع دورة حياة المنتج بأكملها، بدءًا من التصميم وحتى التسليم. نلتزم بتوفير حلول أمان عالية الجودة، ونحمل جميع الشهادات اللازمة، بما في ذلك ترخيص تصنيع المعدات الخاصة لجمهورية الصين الشعبية، وشهادة نظام إدارة الجودة ISO 9001:2015، بالإضافة إلى الموافقات الوطنية اللازمة للمنتجات المقاومة للانفجار.
