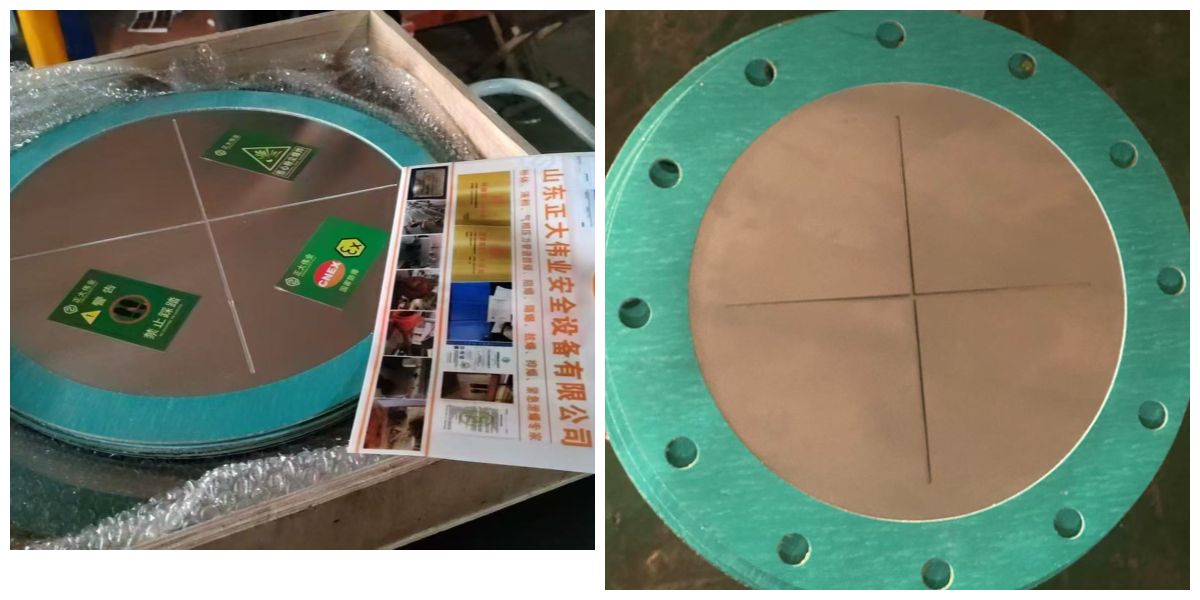

قرص أمان مسطح للفراغ

ملخص

تتعرض الخزانات والأوعية لخطر ليس فقط من الضغط الزائد، بل أيضًا من انهيار الفراغ أثناء عمليات الضخ أو التبريد. قرص الأمان المسطح للفراغ هو جهاز خفيف الوزن واقتصادي مصمم ليعمل كصمام تهوية للضغط/الفراغ. ينفجر هذا القرص عند فرق ضغط منخفض جدًا (فراغ داخلي) ليسمح بدخول الهواء ويمنع الانهيار. كما يمكنه تخفيف الضغط الزائد الطفيف. ويُستخدم عادةً في خزانات التخزين والمفاعلات والحاويات المتنقلة.

الميزات والفوائد

• حماية مزدوجة الوظيفة:يمكن تحديدها لتخفيف الفراغ فقط أو لتخفيف الفراغ/الضغط الزائد المنخفض.

• ضغط التكسير المنخفض:حساس لفروق الضغط الصغيرة جدًا، مما يوفر حماية مبكرة.

• خفيفة الوزن وصغيرة الحجم:التصميم البسيط يتطلب مساحة ووزنًا ضئيلين على أسطح الأوعية.

• جهاز تنفس فعال من حيث التكلفة:بديل ميسور التكلفة لصمامات تخفيف الضغط/الفراغ الأكثر تعقيدًا للعديد من التطبيقات.

ضروري لسلامة الخزان
يمنع الانفجار الكارثي للخزانات أثناء ظروف الفراغ غير المقصودة، وهو خطر غالباً ما يتم تجاهله ولكنه بالغ الأهمية.

كيف يعمل

يُثبّت القرص المسطح بين حافتين. تحت تأثير الفراغ (فرق الضغط السلبي)، يضغط الضغط الجوي على القرص. عندما يتجاوز فرق الضغط قدرة القرص، ينفجر القرص على طول فتحاته المُضعفة مسبقًا، مما يسمح بدخول الهواء ومعادلة الضغط. ولتخفيف الضغط الزائد، تُعكس العملية.

المواصفات (الوصفية)

تتراوح الأحجام عادةً منمن DN50 إلى DN300الفروقات التشغيلية منخفضة للغاية: على سبيل المثال،25 ملي بار(1" H₂O)،50 ملي بار, 100 ملي بارليست هذه المواد مناسبة للاستخدام تحت ضغط عالٍ. المواد الشائعة هي:SS304أوSS316في الأجواء المسببة للتآكل، أطلاء PTFEيتم تطبيقها. يتم تركيبها مع غطاء مقاوم للعوامل الجوية أو مانع للهب في حالة التهوية إلى الغلاف الجوي.

مُكَمِّلات

• غطاء واقٍ من المطر

• عنصر مانع اللهب (لتهوية الأبخرة القابلة للاشتعال)

• شاشة الغبار

• مجموعات الأقراص البديلة

سؤال وجواب

س: هل يمكن لهذا أن يحل محل صمام تخفيف الضغط/الفراغ (PVRV)؟
ج:بالنسبة للتطبيقات البسيطة التي تتطلب تخفيفًا عرضيًا وغير متكرر، حيث يكون الوسط هو الهواء، يمكن أن يكون هذا بديلاً أقل تكلفة ولا يحتاج إلى صيانة. يُعيد صمام PVRV ضبط نفسه تلقائيًا، وهو أفضل للاستخدام المتكرر.

س: ماذا يحدث بعد انفجارها؟
ج:هو جهاز للاستخدام لمرة واحدة. بعد تفعيله، يجب استبداله. ويبقى الوعاء معرضًا للهواء الجوي حتى يتم استبداله.

س: ما هو حجمه؟
ج:يعتمد تحديد الحجم على مساحة التدفق المطلوبة لإدخال الهواء بسرعة كافية لمنع تلف الفراغ أثناء أقصى معدل تفريغ أو تبريد متوقع، وفقًا لمعايير مثل API 2000.

حول ZD السلامة

نُوفر معدات حماية الخزانات الأساسية. تُعد أقراصنا المسطحة المفرغة من الهواء وسيلة حماية نهائية بسيطة وموثوقة ضد انهيار الفراغ، وهو أمر بالغ الأهمية لسلامة مزارع الخزانات وأوعية المعالجة.
