انفجر القرص
دقة تشغيل عالية ومنطقة تخفيف كبيرة
*ضغط انفجار دقيق: بفضل التصميم الدقيق للفتحات (مثل الفتحات المتقاطعة أو الفتحات المتداخلة)، يمكن التحكم في ضغط الانفجار بدقة عالية ضمن نطاق تفاوت ضيق (غالباً ما يصل إلى ±5% أو أقل). وهذا أمر بالغ الأهمية لحماية الأنظمة التي يكون فيها ضغط التشغيل قريباً من ضغط التصميم.
تخفيف الضغط الكامل عند الفتح: عند الانفجار، تنطوي "البتلات" الموجودة بين الفتحات بالكامل، مما يوفر **منطقة تخفيف الضغط كاملة الفتح** مع مقاومة منخفضة وكفاءة تخفيف عالية، مما يتيح تقليل ضغط النظام بسرعة.
1. نظرة عامة على المنتج

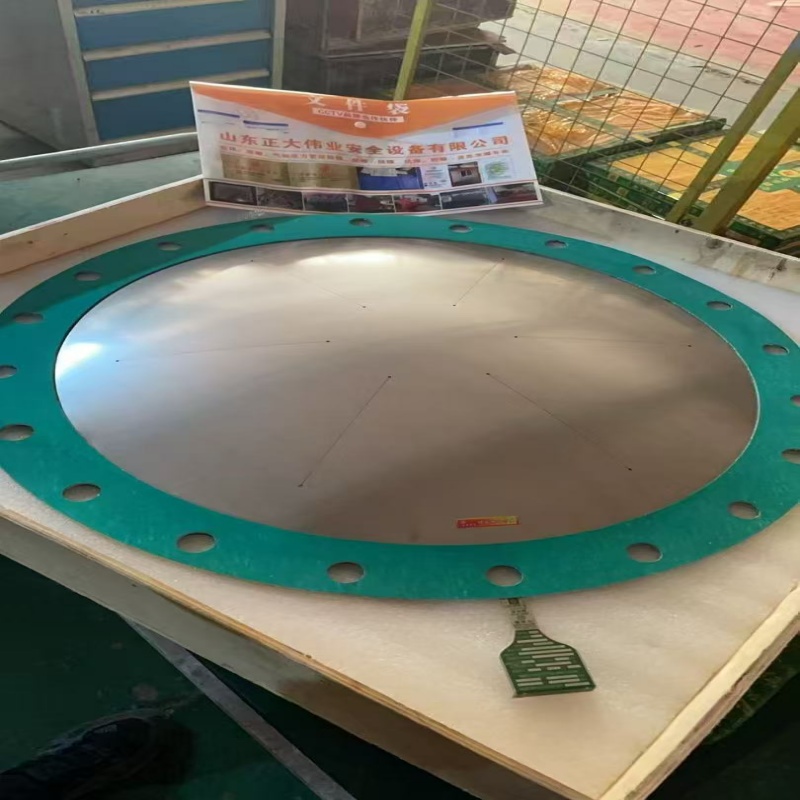

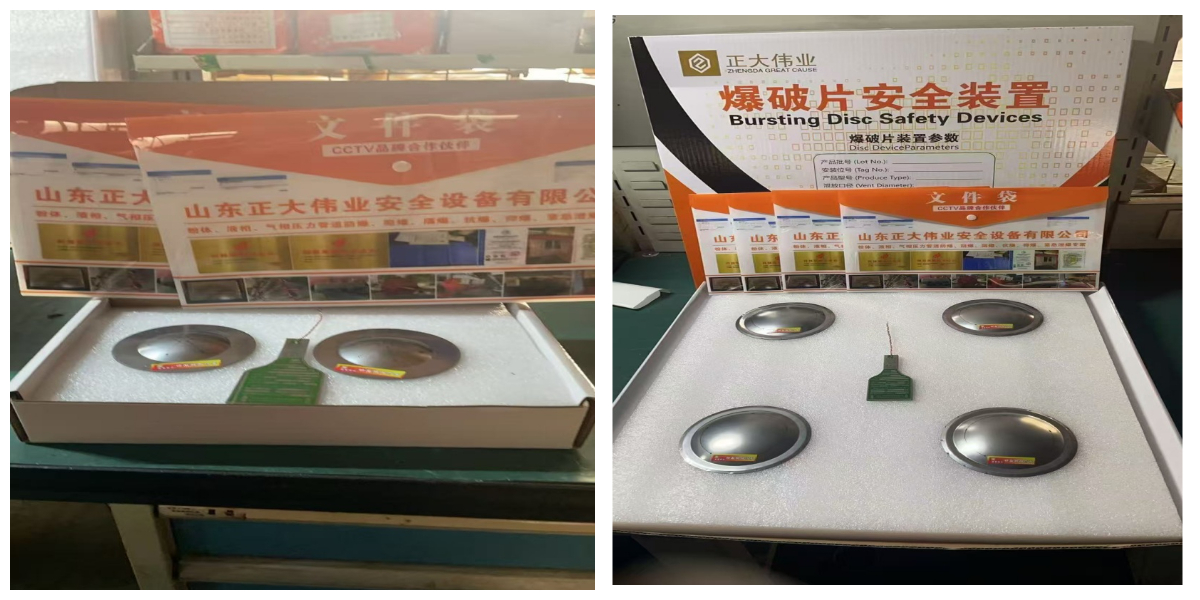

قرص الانفجار ذو الفتحات الأمامية هو جهاز أمان دقيق التصميم وغير قابل لإعادة الإغلاق لتخفيف الضغط، مصمم لحماية أوعية الضغط والأنابيب والأنظمة من حالات الضغط الزائد. يعمل هذا القرص عن طريق الانفجار عند ضغط ودرجة حرارة محددين مسبقًا، مما يوفر تخفيفًا فوريًا للضغط. يمنح الجمع الفريد بين الشكل المقبب (الأمامي) والفتحات المصممة بدقة عالية دقة استثنائية، وعمرًا طويلًا، وموثوقية عالية في التطبيقات الصعبة.
2. البناء والتصميم
هندسة القبة:يُصنع القرص من قطعة معدنية واحدة، مُشكّلة مسبقًا على هيئة قبة محدبة (مقعّرة باتجاه مصدر الضغط). هذا التصميم يُعرّض المادة لإجهاد شد أثناء التشغيل.
نمط الفتحة:تُصنع فتحات مقطوعة بالليزر أو محفورة بدقة (عادةً على شكل صليب أو خط متقاطع أو نمط آخر حاصل على براءة اختراع) على قمة القبة. تحدد هذه الفتحات ضغط الانفجار وتُنشئ خطوط كسر محددة مسبقًا.
دعم الفراغ/الضغط العكسي:يتم تركيب حلقة دعم متكاملة (دعم الفراغ) على الجانب المقعر لمنع الانهيار بسبب الضغط الخلفي أو ظروف الفراغ في النظام.
أصحاب:يتم تركيبها بين حوامل ذات حواف قياسية من نوع ANSI أو DIN أو ASME لضمان التثبيت الآمن ومنع التسرب.
