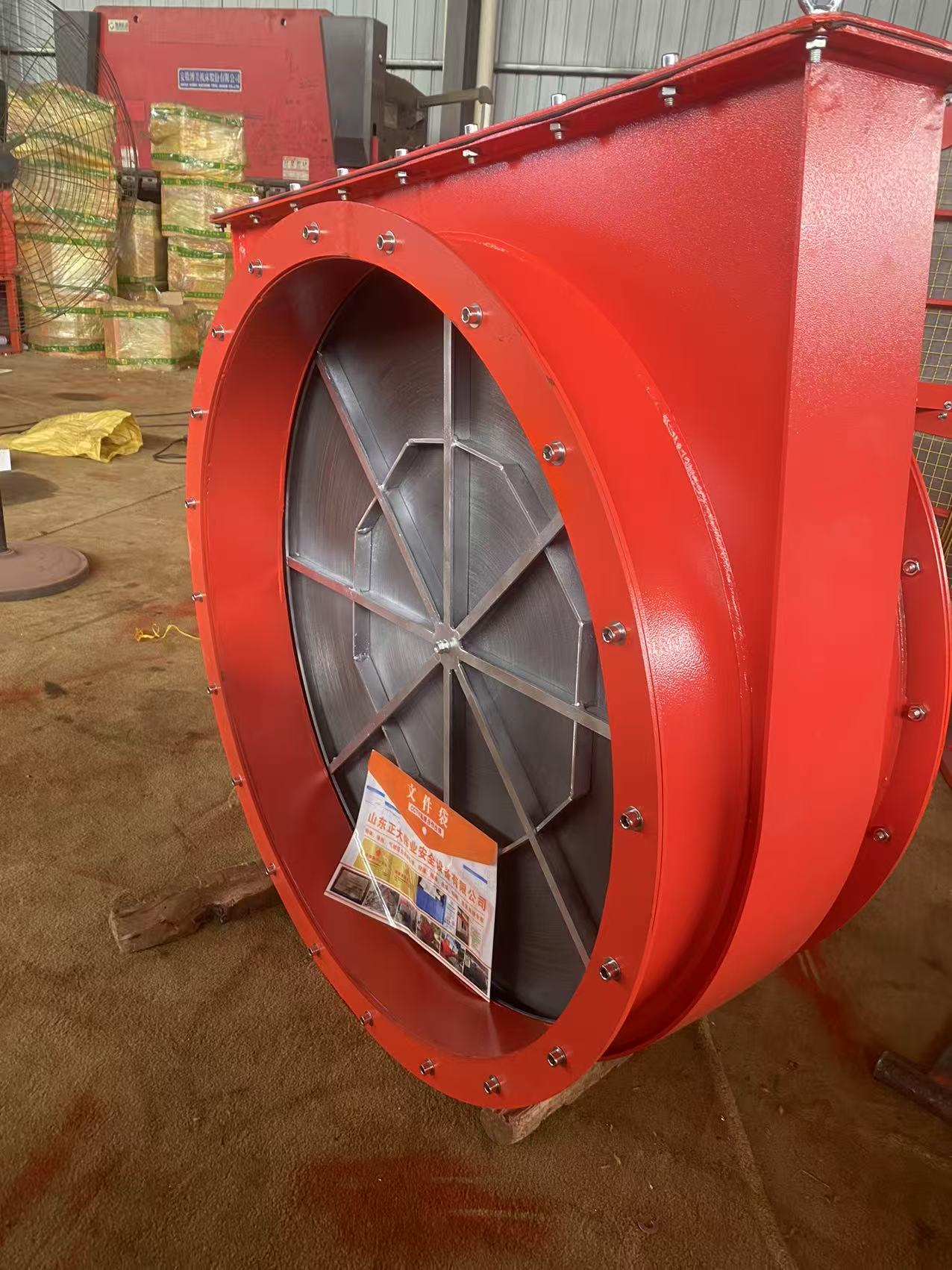

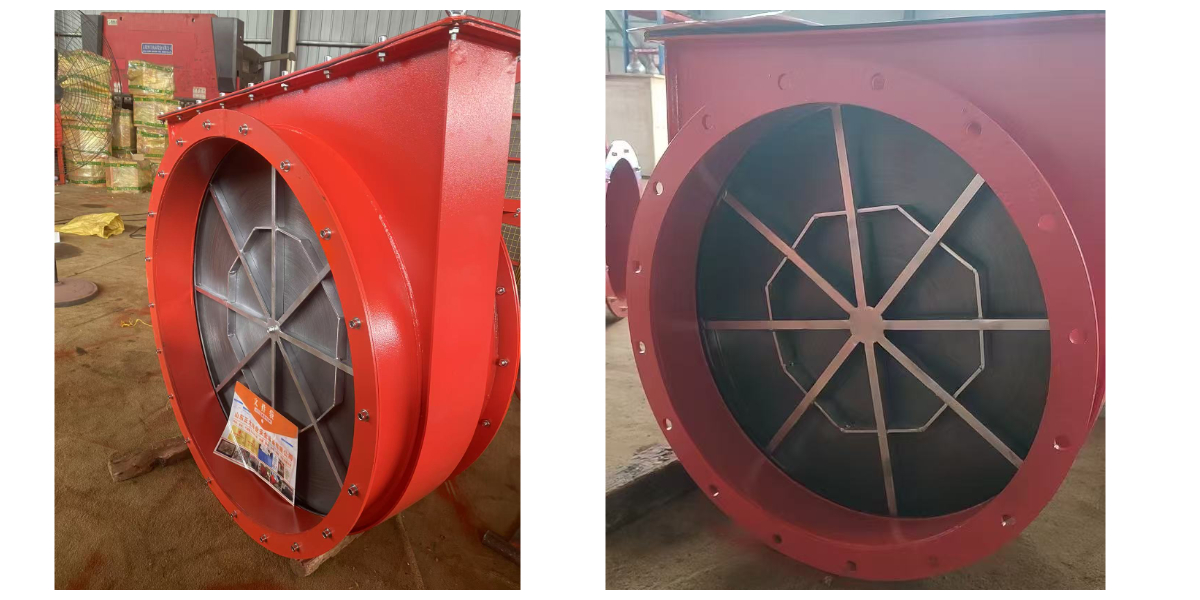

مانع اللهب المدمج 304

ملخص

يُعدّ مانع اللهب الانفجاري المدمج عنصرًا حيويًا لعزل مخاطر الحريق داخل أنظمة العمليات المترابطة. فعندما تكون المعدات التي تتعامل مع الأبخرة القابلة للاشتعال متصلة بأنابيب، يمكن أن ينتقل الحريق أو الانفجار في وحدة ما عبر هذه الأنابيب إلى وحدات أخرى، مما يُسبب كارثة متسلسلة. يُركّب هذا المانع مباشرةً في خط الأنابيب لإنشاء حاجز موثوق. فهو يسمح بتدفق العملية بشكل طبيعي، ولكنه مصمم لإخماد جبهة اللهب الانفجاري دون سرعة الصوت، مما يعزل الحدث بفعالية ويحمي الأصول في اتجاهي التدفق.

الميزات والفوائد

• يعزل المخاطر:يمنع الانفجار الموضعي من التفاقم إلى حدث يشمل المصنع بأكمله عن طريق منع انتقال اللهب عبر الأنابيب.

• يحافظ على سير العمليات:تم تصميمها هندسياً لتقليل انخفاض الضغط الدائم إلى الحد الأدنى لتقليل التأثير على أداء النظام.

• قوي لأنظمة الأنابيب:تم تصميمها لتحمل ضغوط خطوط الأنابيب النموذجية والاهتزازات وأحمال السوائل.

• التوجه المتعدد الاستخدامات:يمكن تركيبها عادةً في خطوط الأنابيب الأفقية أو الرأسية (راجع المواصفات).

• الأداء المصدق:تم اختباره مع مجموعات غاز محددة لضمان إخماد موثوق لتطبيقك.

كيف يعمل

على غرار نوع نهاية الخط، فهو يستخدم عنصرًا ممتصًا للحرارة. توفر المصفوفة المعدنية المدمجة مساحة كبيرة للهب. وعندما يدخل اللهب إلى القنوات الضيقة، تنتقل حرارته بسرعة إلى الجدران المعدنية. يؤدي هذا إلى تبريد الغازات المحترقة إلى ما دون درجة حرارة الاشتعال الذاتي، مما يؤدي إلى إطفاء اللهب قبل أن يتمكن من الخروج من الجانب الآخر من العنصر.

المواصفات (الوصفية)

متوفرة بمجموعة كاملة من أحجام الأنابيب ابتداءً منمن DN25 إلى DN500. معيارتقييمات الضغطنكونPN10/16 أو ANSI 150#مع توفر تقييمات أعلى. تشمل بيانات الأداء الرئيسية ما يلي:MESG معتمدةالقدرة (على سبيل المثال، للهيدروجين، والإيثيلين، والبروبان)،أقصى ضغط مسموح به (Pstat)فيما يخص الإسكان، ومنحنيات انخفاض الضغطغالباً ما يتم وضع العناصر فيخرطوشةلسهولة الإزالة والفحص. يتم اختيار المواد بناءً على توافق العملية (الفولاذ الكربوني، والفولاذ المقاوم للصدأ 304، والفولاذ المقاوم للصدأ 316).

سؤال وجواب

س: متى يكون استخدام مانع الانفجار المدمج ضرورياً؟
ج:يُشترط عادةً استخدام وصلات الأنابيب في معايير السلامة (مثل NFPA 69) عند توصيل المعدات التي تحتوي على بيئات قابلة للاشتعال، حيث قد يسمح طول الأنبوب وقطره بانتشار اللهب. وغالبًا ما يُحدد تحليل المخاطر (HAZOP، LOPA) الحاجة إلى ذلك.

س: هل يمكنه إيقاف الانفجار؟
ج: لا.معيار خطيالاحتراقصُمم مانع الصواعق لسرعات اللهب دون سرعة الصوت. إذا كانت الظروف قد تؤدي إلى انفجار فوق صوتي (أنابيب طويلة، مخاليط غازية محددة)، فسيتم استخدام مانع صواعق أكثر متانة.مانع الانفجار (ZD-FA03) يجب أن تستخدم.

س: كيف يؤثر تدفق العمليات على أدائها؟
ج:يمكن أن تؤدي سرعات تدفق العمليات العالية إلى تبريد العنصر وتحسين الأداء نظريًا، ولكنها تزيد أيضًا من انخفاض الضغط. يجب تحديد حجم مانع الصواعق لتحقيق أقصى قدر من...سرعة اللهبمن المتوقع حدوث ذلك أثناء حدث ما، وليس فقط أثناء التدفق الطبيعي. كما أن وجود السائل أو الرذاذ يمكن أن يؤثر على الأداء.

س: ما هي الصيانة المطلوبة؟
ج:يُعدّ الفحص والتنظيف الدوريان ضروريين، وتختلف وتيرة ذلك باختلاف العملية. فإذا تكثّفت الأبخرة أو تبلورت أو حملت جزيئات، فقد تنسد قنوات العنصر، مما يزيد من انخفاض الضغط ويحتمل أن يُضعف قدرة إخماد اللهب.

حول ZD السلامة

نُقدّم حواجز أمان مُصممة هندسيًا للعمليات المترابطة. تُعدّ مانعات الاشتعال المدمجة لدينا أداةً أساسيةً لمنع حوادث الدومينو، وهي مُصممة ومُعتمدة لتندمج بسلاسة في أنظمة الأنابيب الخاصة بكم، مع توفير حاجز حراري موثوق ضد اللهب.
