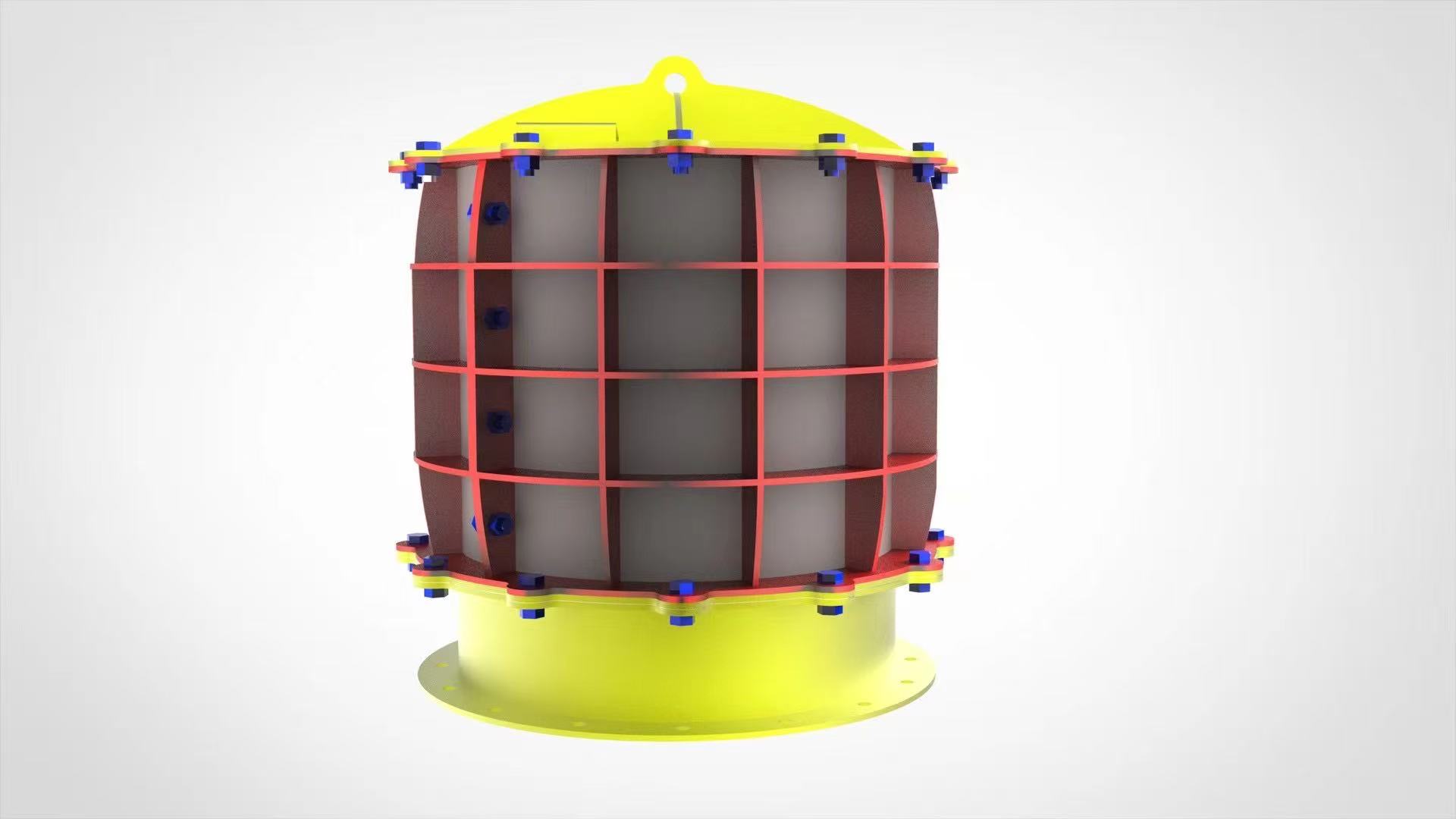

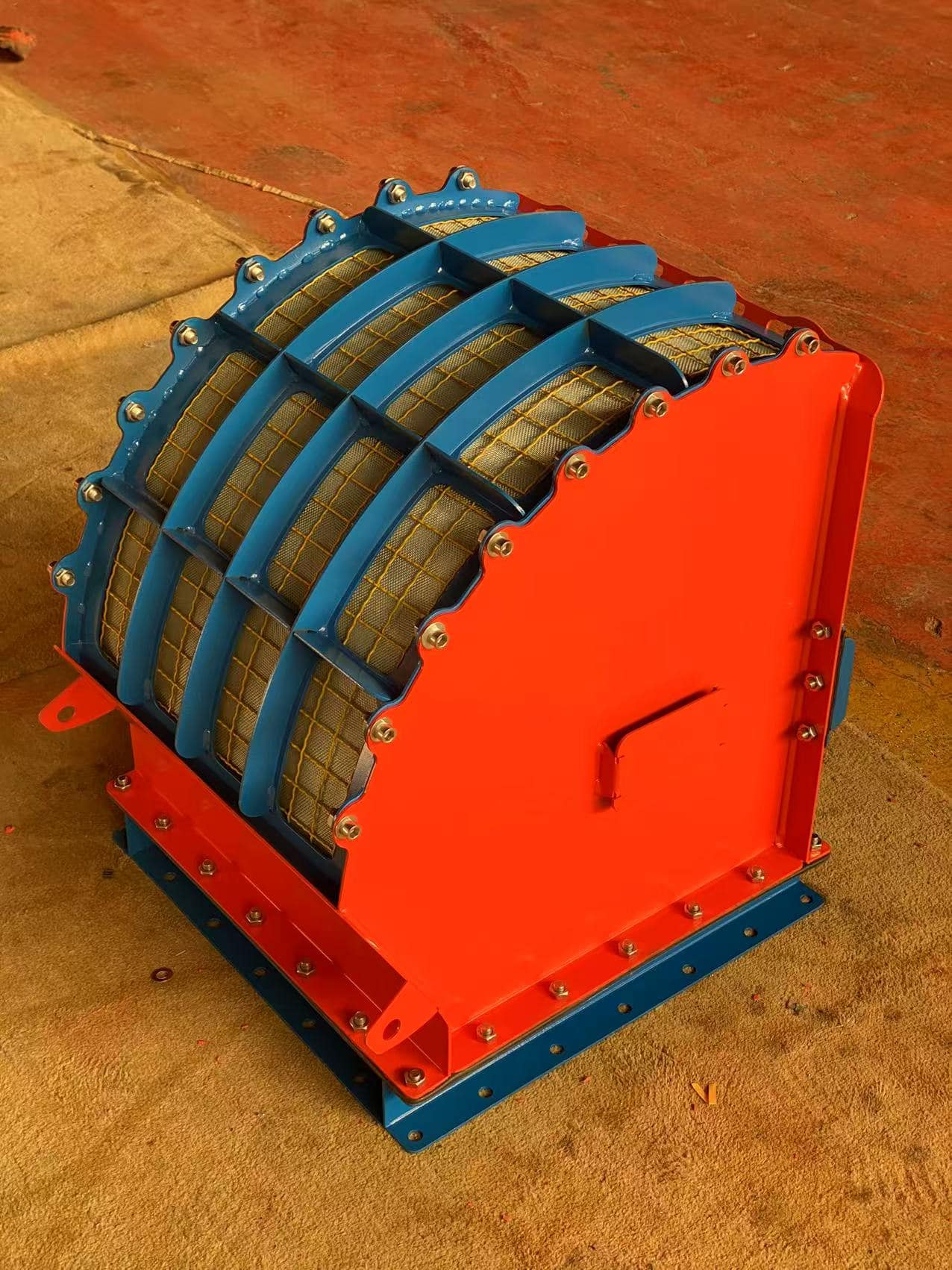

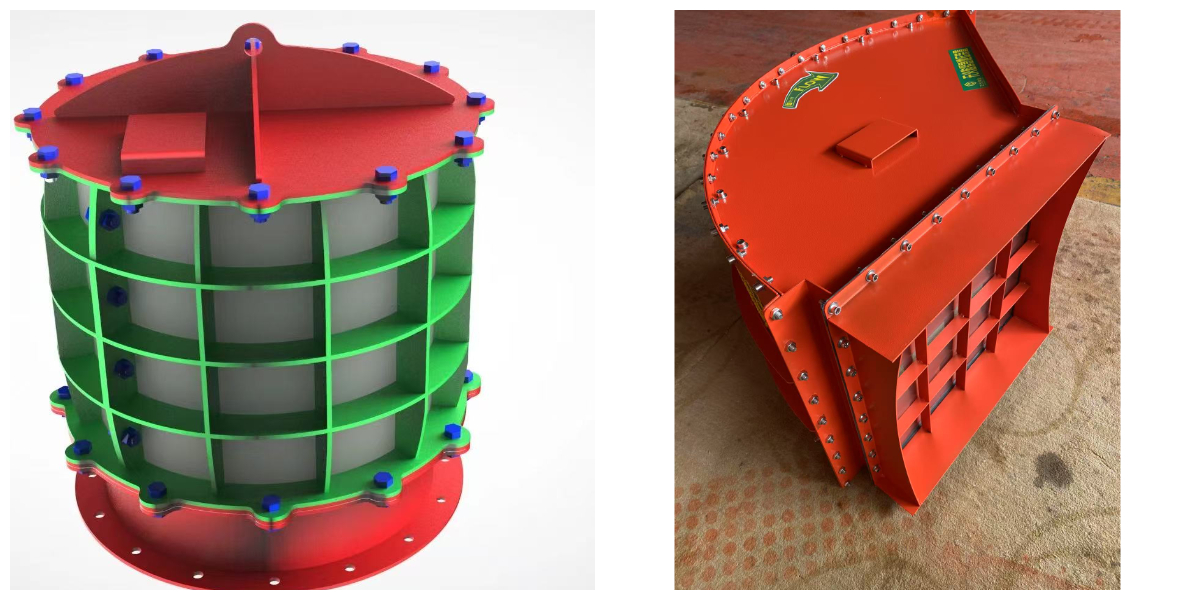

فتحة تهوية مدمجة بدون لهب

ملخص
يمكن أن تنتشر الانفجارات عبر قنوات التهوية، محولةً حادثًا محليًا إلى كارثة شاملة للمصنع. يكسر نظام التهوية المدمج هذا الترابط. عند تركيبه في مسار قناة التهوية، يوفر نقطة تهوية محلية لتخفيف الضغط، والأهم من ذلك، أن عنصر الإخماد فيه يمنع أي لهب من المرور، مما يعزل أجزاء المصنع عن بعضها البعض بشكل فعال.

الميزات والفوائد

• عزل الانفجار:يمنع انتقال الاحتراق السريع عبر الأنابيب والقنوات.

• موفر للمساحة:يسمح التصميم الأسطواني المدمج بتركيبه في مجاري الهواء القياسية دون الحاجة إلى أغلفة خارجية كبيرة.

• يحمي المعدات الواقعة في اتجاه مجرى النهر:يحمي المراوح والفلاتر والأوعية المتصلة بها من الانفجار الوشيك.

• تصميم نظام مبسط:يمكن أن يكون بمثابة فتحة التهوية الرئيسية لحجم القناة نفسها.

كيف يعمل
عندما يدخل انفجار إلى القناة ويصل إلى فتحة التهوية، يتسبب الضغط في تمزق لوحة الانفجار الداخلية. يندفع اللهب إلى التمدد داخل مصفوفة التبريد الحلقية أو ذات التدفق المتقاطع للجهاز، حيث ينطفئ. ولا يمر إلى الجانب الآخر سوى الغازات الباردة وكميات ضئيلة من المواد الصلبة.

المواصفات (الوصفية)
مصممة ل أقطار القناة من 100 ملم إلى 500 ملم. تتميز بها الطول (لتر)وهبوط الضغط بمعدلات التدفق التشغيلية. يعتمد الاختيار على قطر القناة، وقابلية انفجار المادة الموجودة في القناة، وفعالية العزل المطلوبة.

سؤال وجواب
س: هل يمكنه التعامل مع تدفق المنتج الطبيعي دون انسداد؟
ج: نعم، يقلل التصميم الداخلي من إعاقة تدفق المسحوق أو الهواء بشكل طبيعي. يتم تحديد انخفاض الضغط ويجب التحقق منه وفقًا لمتطلبات النظام. وهو غير مناسب لمعالجة كميات كبيرة من المواد السائبة أو المعلقات.

س: ما هي المسافة التي يجب أن يتم تركيبه عليها من مصدر الاشتعال المحتمل؟
ج: مسافة التثبيت أمر بالغ الأهمية للعزل الفعال. توفر معايير مثل NFPA 69 إرشادات. يجب تركيب فتحة التهوية ضمن مسافة قصوى محسوبة من المعدات المحمية (على سبيل المثال، وعاء) لضمان عدم تسارع مقدمة اللهب إلى سرعة مدمرة قبل الوصول إلى عنصر التبريد.
