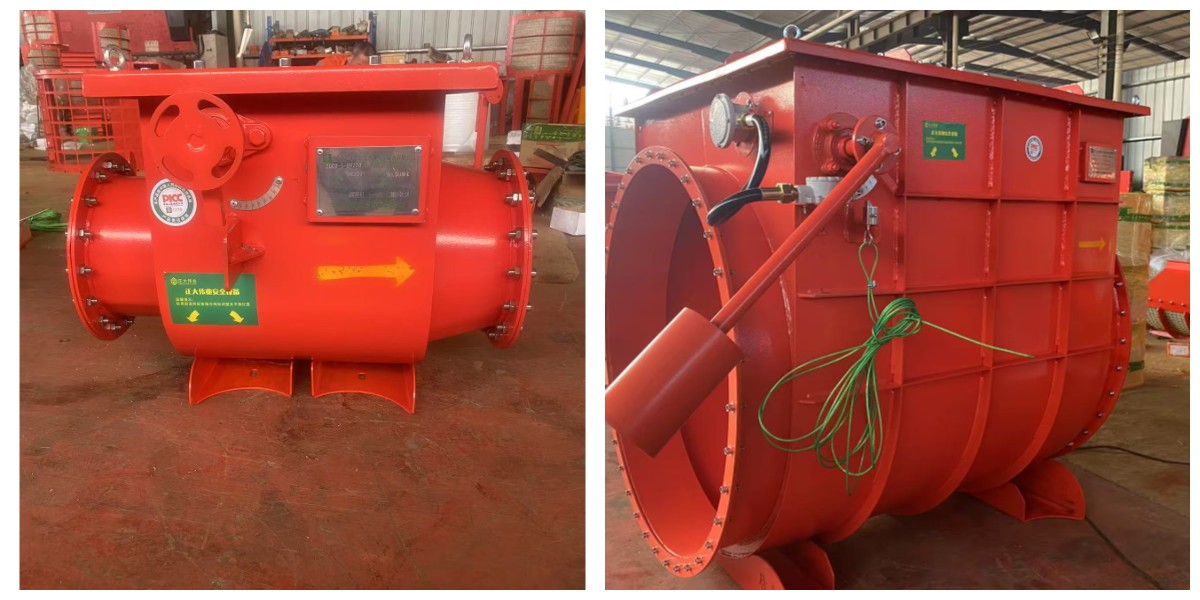

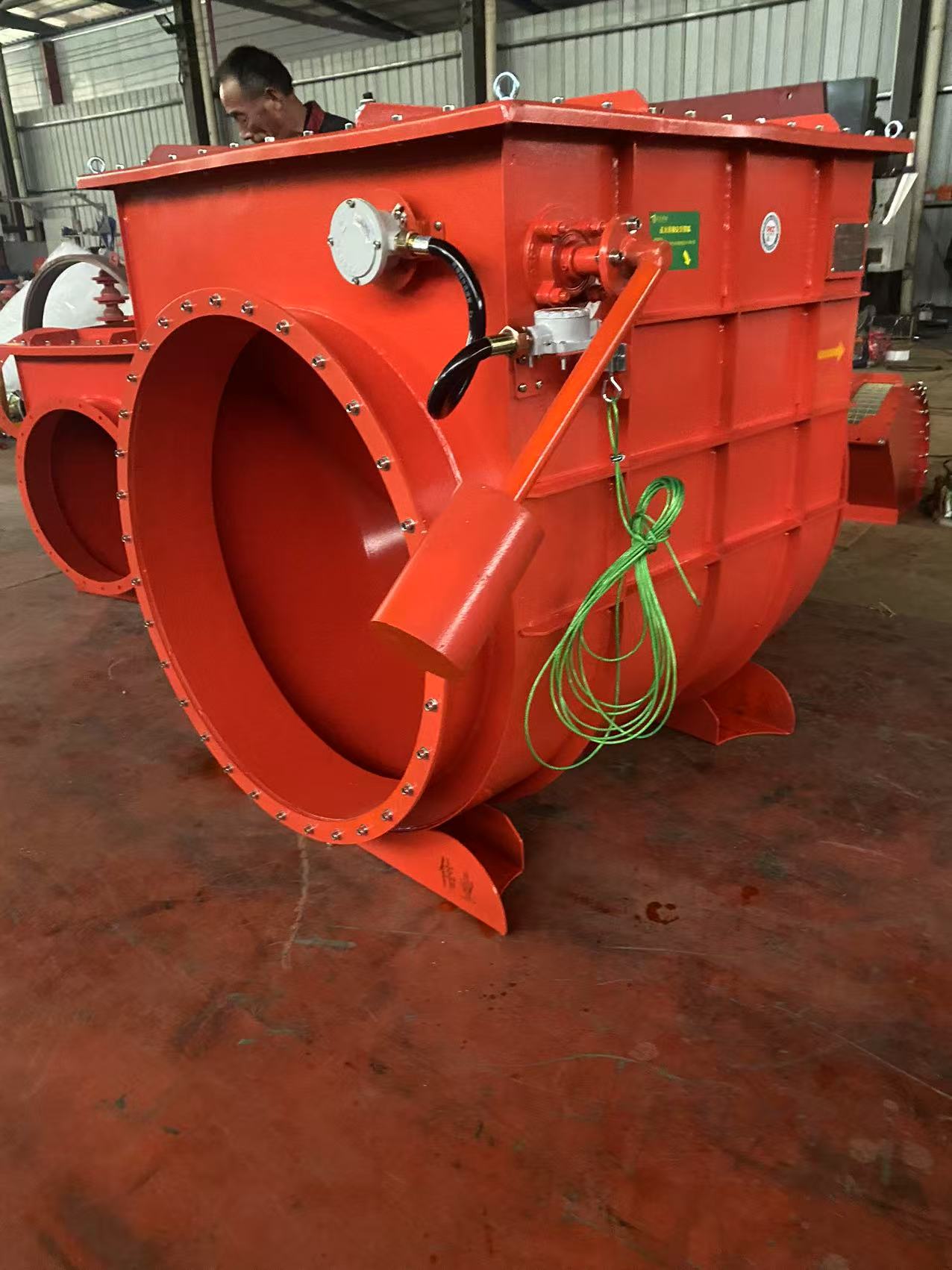

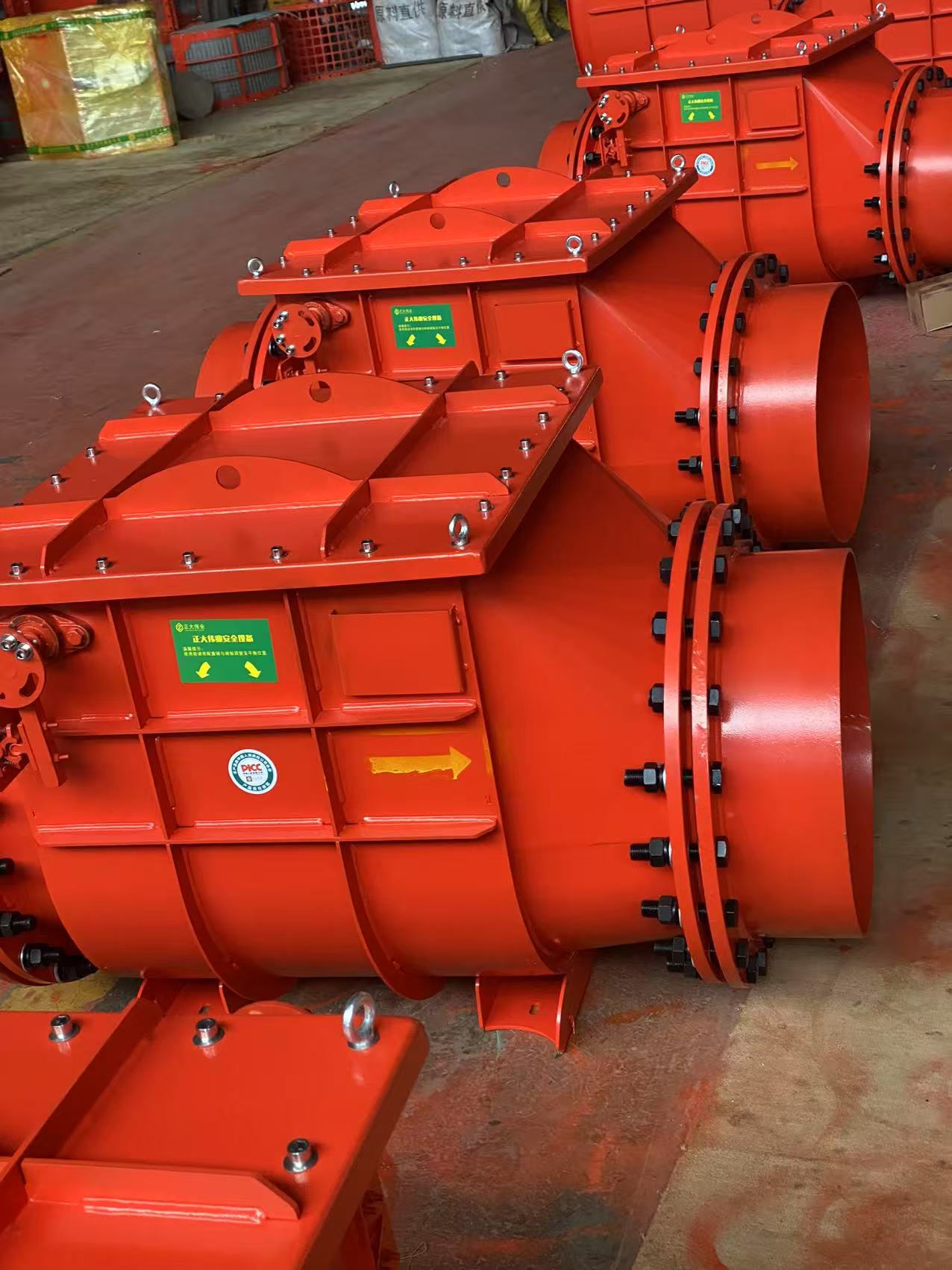

صمام حاجز الانفجار لخط الأنابيب

تفاصيل المنتج

نظرة عامة على المنتج

في الأنظمة الصناعية، تتصل العديد من الحاويات ببعضها، مثل أجهزة تجميع الغبار والأنابيب، وصناديق تخزين المواد الغذائية والأنابيب. في حال وقوع انفجار في إحدى الوحدات، تنتشر النيران والضغط عبر الأنابيب إلى المعدات الأخرى، مما قد يتسبب في انفجارات ثانوية أو متعددة. يُمكن تركيب صمام عزل الانفجار بفعالية للحد من انتشار الانفجار، وحماية المعدات أو ورش العمل المجاورة، وتجنب سلسلة الانفجارات.

صمام عزل الانفجار في خطوط الأنابيب هو جهاز أمان صناعي يُستخدم في خطوط الأنابيب. وتتمثل وظيفته الرئيسية في منع انتشار اللهب والضغط المتفجرين داخل خط الأنابيب، وبالتالي حماية المعدات والأفراد في اتجاه التدفق. فيما يلي معلومات تفصيلية عن هذا الصمام.

ميزات المنتج

• عزل سريع للانفجار:يمكن أن يتفاعل مع ضغط الانفجار في وقت قصير للغاية، ويغلق صفيحة الصمام بسرعة، ويمنع انتشار الانفجار.

• القدرة على التكيف مع الظروف المعقدة:مصنوع من مواد عالية القوة مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم، مقاوم لدرجات الحرارة العالية والضغط العالي والغبار والتآكل.

• هيكل مدمج:حجم صغير ووزن خفيف لسهولة التركيب والصيانة.

• التكوين الذكي:بعض المنتجات المتطورة مزودة بمعدات مراقبة في الوقت الحقيقي، تدعم مراقبة حالة الصمام عن بعد.

عزل الانفجارات عالي الكفاءة
بفضل تصميمها الهيكلي الدقيق وآلية استشعار الضغط الحساسة، تستجيب هذه الآلية بسرعة وتُغلق فورًا عند حدوث الانفجار. تتجاوز كفاءة عزل الانفجار 99%، مما يقلل بشكل كبير من خطر انتشاره. على سبيل المثال، في مطحنة دقيق، إذا حدث انفجار غبار في ورشة الطحن، يمكن لصمام عزل الانفجار أحادي الاتجاه أن يفصل فورًا الأنابيب المتصلة بالورش الأخرى، مانعًا بذلك انتشار الحريق.

عمر طويل وموثوقية عالية
يستخدم مواد عالية الجودة مثل الفولاذ المقاوم للصدأ، ويتميز بالقوة العالية، ومقاومة درجات الحرارة العالية، ومقاومة التآكل. يمكن أن يتكيف مع البيئات الصناعية القاسية، ويعمل بثبات لفترات طويلة، ويقلل من تكرار الصيانة والاستبدال، ويقلل تكاليف تشغيل سلامة المؤسسة.

تصميم التدفق أحادي الاتجاه
يسمح هذا الصمام بمرور المواد أو الغاز في اتجاه واحد فقط دون التأثير على عمليات الإنتاج العادية. وتبقى صفيحة الصمام مفتوحة في الظروف غير القابلة للانفجار، مما يضمن تدفقًا سلسًا للمواد عبر الأنابيب مع مقاومة منخفضة، وبالتالي تأثير ضئيل على كفاءة نقل المواد.

صندوق تحكم مقاوم للانفجار
مستشعر تمزق مقاوم للانفجار

مبدأ العمل

في حالة انفجار الغبار، تصل الموجة الصدمية قبل وصول اللهب. يُغلق صمام عزل الانفجار بسرعة عند اكتشاف الموجة الصدمية، ويُقفل بإحكام بواسطة آلية القفل الذاتي، مما يمنع بشكل فعال انتشار اللهب وموجات الضغط.

بعد وقوع انفجار، يمكن إعادة ضبط الصمام يدويًا. يصبح جاهزًا للاستخدام مرة أخرى بعد إجراء صيانة بسيطة وتقييم للسلامة. أثناء التشغيل العادي، تبقى صفيحة الصمام مفتوحة بفضل جهاز فتح مساعد.

المواصفات الفنية

القطر الاسمي                           الطول × العرض × الارتفاع (مم)              تصنيف الحماية من الانفجار

DN100                                                      409 × 324 × 497                                            ST1, ST2

DN150                                                  587 × 386 × 550                                            ST1, ST2

DN200                                                  587 × 386 × 550                                            ST1, ST2

DN250                                                  628 × 443 × 624                                            ST1, ST2

DN300                                                    778 × 507 × 693                                            ST1, ST2

DN350                                                  868 × 641 × 788                                            ST1, ST2

DN400                                            946 × 641 × 813                                            ST1, ST2

DT450

DN500                                                 1093 × 795 × 922                                          ST1, ST2

DN550                                           1240 × 885 × 1020                                      ST1, ST2

DN600                                           1240 × 885 × 1074                                        ST1, ST2

DN650                                                 1300 × 989 × 1191                                        ST1

DN700                                                 1390 × 989 × 1191                                        ST1

مُكَمِّلات

مستشعر الانفجار: طراز HE

الاستخدام والرعاية

• قبل تشغيل مروحة النظام، تأكد من أن الصمام المقاوم للانفجار في حالة الفتح لمنع حدوث أضرار للمروحة والمعدات الأخرى بسبب إغلاق لوحة الصمام وقفلها.

• بعد التركيب والاستخدام، يجب إجراء الصيانة مرة واحدة على الأقل شهرياً. ويمكن زيادة وتيرة الصيانة حسب ظروف التشغيل المحددة.

• بعد الصيانة وإعادة التجميع، يجب إجراء اختبار إحكام الإغلاق وتسجيل التفاصيل للرجوع إليها في المستقبل.

ملف الشركة

شركة شاندونغ تشنغدا ويي لمعدات السلامة المحدودة هي شركة ذات تقنية عالية تتمتع بحقوق ملكية فكرية مستقلة، وتركز على توفير منتجات وحلول تخفيف الضغط الآمنة.
تشمل المنتجات الرئيسية أقراص التمزق، وصمامات الأمان، وصمامات التنفس، ومانعات اللهب، ومعدات الحماية من انفجار الغبار، وصمامات دبابيس الانحناء.
تتخذ الشركة من مدينة جينان بمقاطعة شاندونغ مقرًا لها، وهي متخصصة في البحث والتطوير وتصنيع أجهزة تخفيف الضغط الآمنة وأجهزة مقاومة الانفجار. على مر السنين، قدمت الشركة تقنيات تخفيف الضغط الآمنة ومقاومة الانفجار للعديد من الشركات المحلية، وتحمل العديد من براءات الاختراع والتقنيات المحلية والدولية. تُعد الشركة موردًا متكاملًا لحلول تخفيف الضغط الآمنة، وقد حصلت على ترخيص تصنيع المعدات الخاصة في الصين، وشهادة ISO9001، وشهادة مقاومة الانفجار الوطنية.
