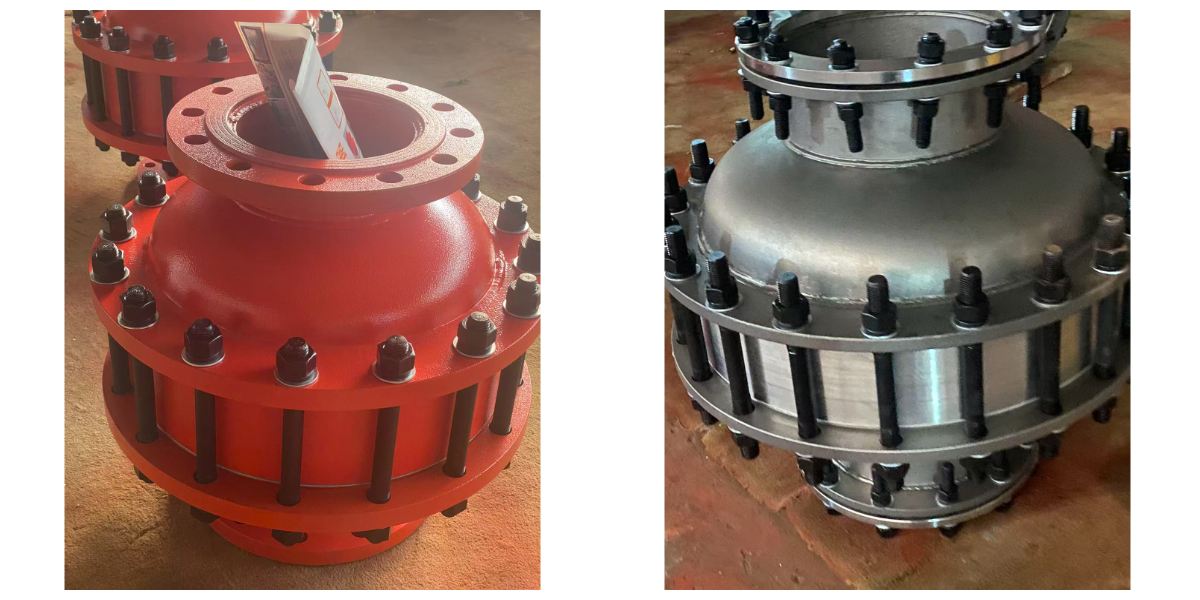

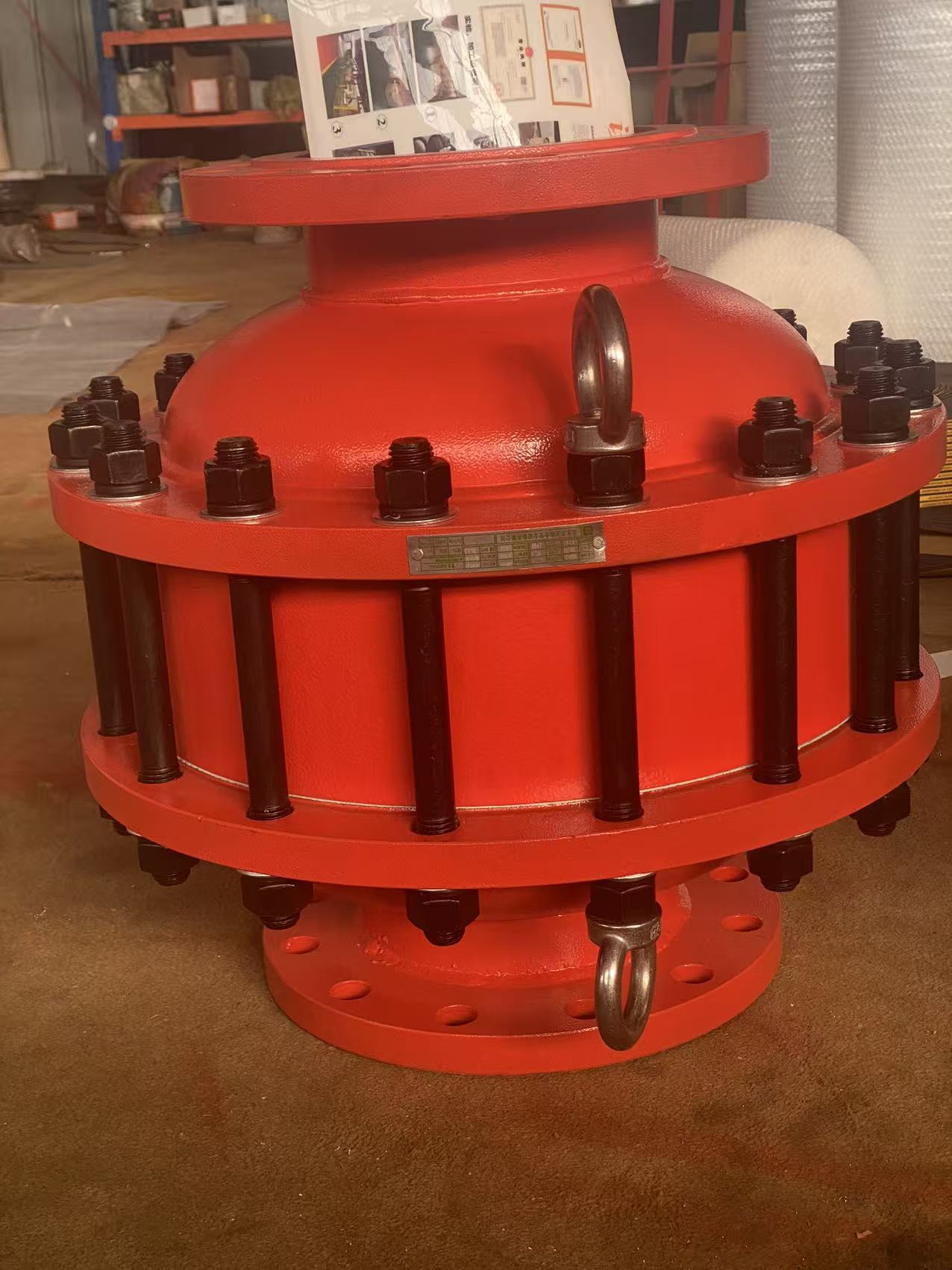

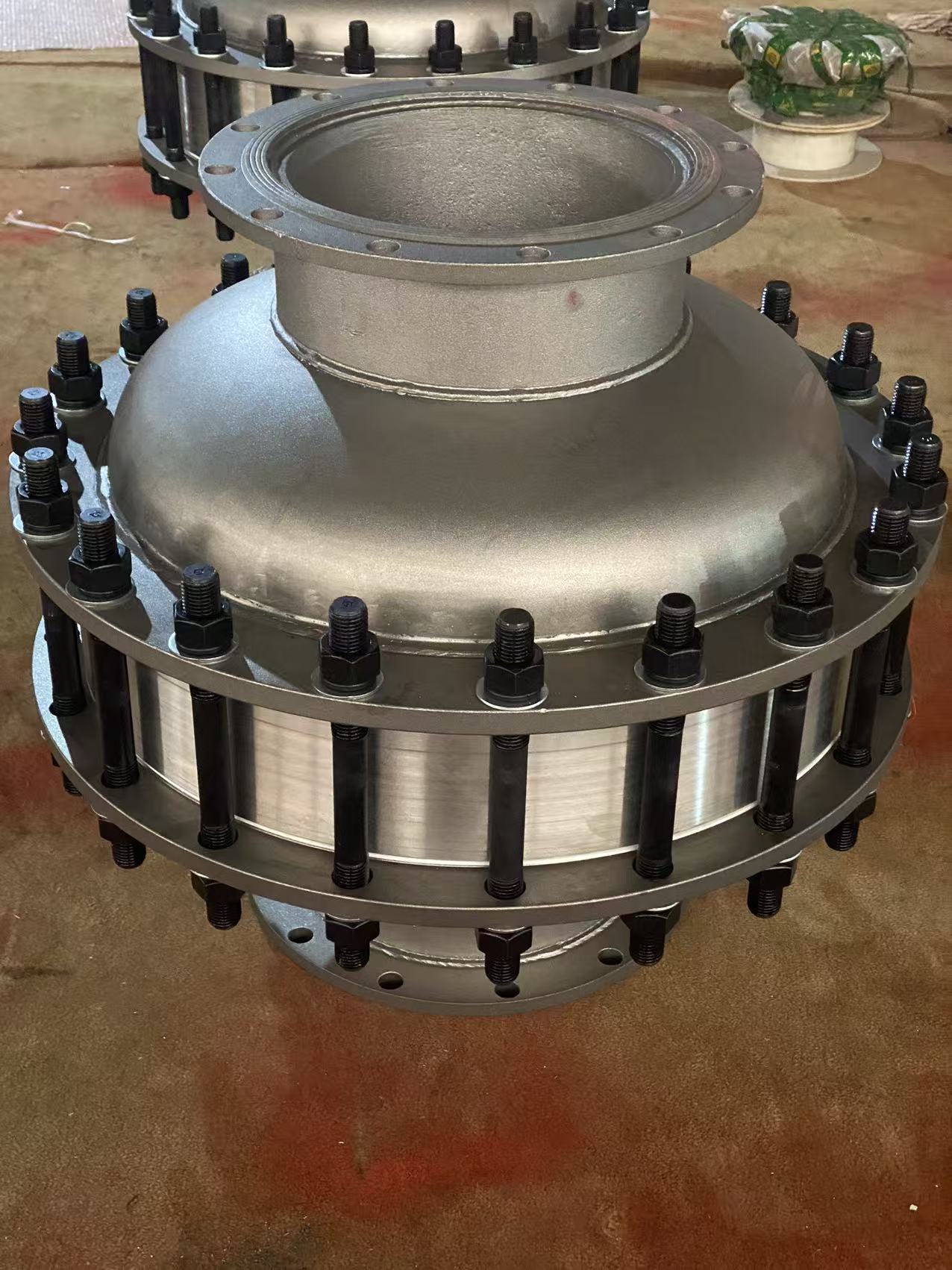

مانع اللهب المدمج عالي الضغط

ملخص

تُصنّف مانعات اللهب القياسية المدمجة عادةً للعمل مع ضغوط خطوط الأنابيب المنخفضة إلى المتوسطة. أما مانع اللهب المدمج عالي الضغط، فقد صُمم ليعمل كمكون أساسي في عملية حفظ الضغط، بالإضافة إلى كونه جهاز أمان معتمد. يُصنع هذا المانع من الفولاذ المطروق أو المصبوب وفقًا لمعايير ASME/ANSI، ويتكامل بسلاسة مع أنظمة الأنابيب عالية الضغط حيث يوجد خطر الاحتراق أو الانفجار. يتحمل هيكله المتين ليس فقط ضغط العملية الساكن، بل أيضًا الأحمال الديناميكية القصوى الناتجة عن الانفجار، مما يجعله مكونًا بالغ الأهمية لحماية الأصول باهظة الثمن ذات الضغط العالي ومنع حدوث أعطال متتالية.

الميزات والفوائد

• تصنيف وعاء الضغط الكامل:تم تصميمها وتصنيعها وختمها كوعاء ضغط وفقًا للقسم الثامن من معايير ASME، وهي مناسبة لأعلى ضغوط العمليات.

• النزاهة المزدوجة:يوفر كلاً من احتواء الضغط وإيقاف اللهب/الانفجار المعتمد في وحدة واحدة.

• تقليل تعقيد النظام:يلغي الحاجة إلى محطات تخفيض الضغط أو غرف الحماية الخاصة ذات الضغط المنخفض قبل مانع الصواعق القياسي.

• قدرة التدفق العالي:تم تصميمها هندسياً لتقليل انخفاض الضغط إلى الحد الأدنى حتى عند معدلات التدفق الحجمي العالية الشائعة في تيارات العمليات.

كيف يعمل

يشتمل الجهاز على عنصر إخماد لهب عالي الكفاءة ومصمم خصيصًا، موضوع داخل غلاف وعاء ضغط. صُمم هذا العنصر ليتحمل دورات الضغط العالي والصدمات الميكانيكية المحتملة الناتجة عن العملية. في حالة حدوث انفجار، يعمل العنصر تمامًا مثل مانع اللهب القياسي - حيث يُخمد اللهب عن طريق امتصاص الحرارة - بينما يحتوي الغلاف المتين على نبضة الضغط المصاحبة.

المواصفات (الوصفية)

الأحجام:من DN25 إلى DN200. فئة الضغط:ANSI 600#، 900#، 1500#، 2500#.درجة حرارة التصميم:من -50 درجة مئوية إلى +200 درجة مئوية (حسب نوع المادة).عنصرمعتمد لـمجموعات الغازوسرعات الانفجار المستقرة/غير المستقرةيشمل السكنتقارير تجربة الاقتراب من الموت الكاملة(RT, UT),شهادات اختبار الضغط، ولوحات بيانات PED/ASMEنهايات الاتصال هياللحام التناكبيأوحواف RTJ (وصلة من النوع الحلقي).

سؤال وجواب

س: لماذا لا يتم تركيب مانع تسرب قياسي بعد صمام تخفيض الضغط؟
ج:قد يؤدي خفض الضغط إلى ظهور مخاطر جديدة (مثل التبريد، وتدفق الطورين). غالبًا ما يكون تركيب مانع الصواعق مباشرةً على جانب الضغط العالي أبسط وأكثر موثوقية، كما أنه يزيل نقطة ضعف محتملة (نظام خفض الضغط). ويحمي أيضًا جانب الضغط العالي من مصادر الاشتعال التي تنشأ في اتجاه التدفق.

س: كيف يتم الحفاظ على سلامة العنصر تحت ضغط وتدفق عاليين؟
ج:تم تدعيم هذا العنصر ودعمه بشكل خاص داخل خرطوشته لمنع الإجهاد أو التشوه الناتج عن الاهتزازات بسبب التدفق عالي السرعة. وهو مصمم كجزء لا يتجزأ من نظام الضغط.

س: ماذا عن إمكانية الوصول للصيانة في ظل ظروف الضغط العالي؟
ج:تتطلب الصيانة إيقافًا كاملاً للعملية، وعزلها، وتفريغ الضغط منها. ويمكن الوصول إلى خرطوشة العنصر عادةً عبر غطاء طرفي مثبت بمسامير أو غطاء إغلاق كامل. وتكون فترات الاستبدال طويلة نظرًا لطبيعة تيارات الغاز عالية الضغط النظيفة والجافة في أغلب الأحيان.

س: هل هذا مناسب للاستخدام مع الهيدروجين تحت ضغط عالٍ؟
ج:نعم، هذا تطبيق أساسي. يتم اختيار المواد خصيصًا للاستخدام مع الهيدروجين (مقاومة التقصف)، والعنصر معتمد لتحمل فجوة الأمان التجريبية القصوى (MESG) الصغيرة للهيدروجين. ويُولى اهتمام خاص لإحكام الإغلاق عند جميع الوصلات.

حول ZD السلامة

نحن نصمم أنظمة السلامة لأكثر ظروف التشغيل تطلبًا. تعمل مانعات اللهب عالية الضغط لدينا على سد الفجوة بين تصميم معدات العمليات والسلامة من الانفجارات، مما يوفر حلاً متكاملاً معتمدًا يلبي متطلبات كل من الأنابيب ومستوى سلامة الأنظمة المتكاملة (SIL).
