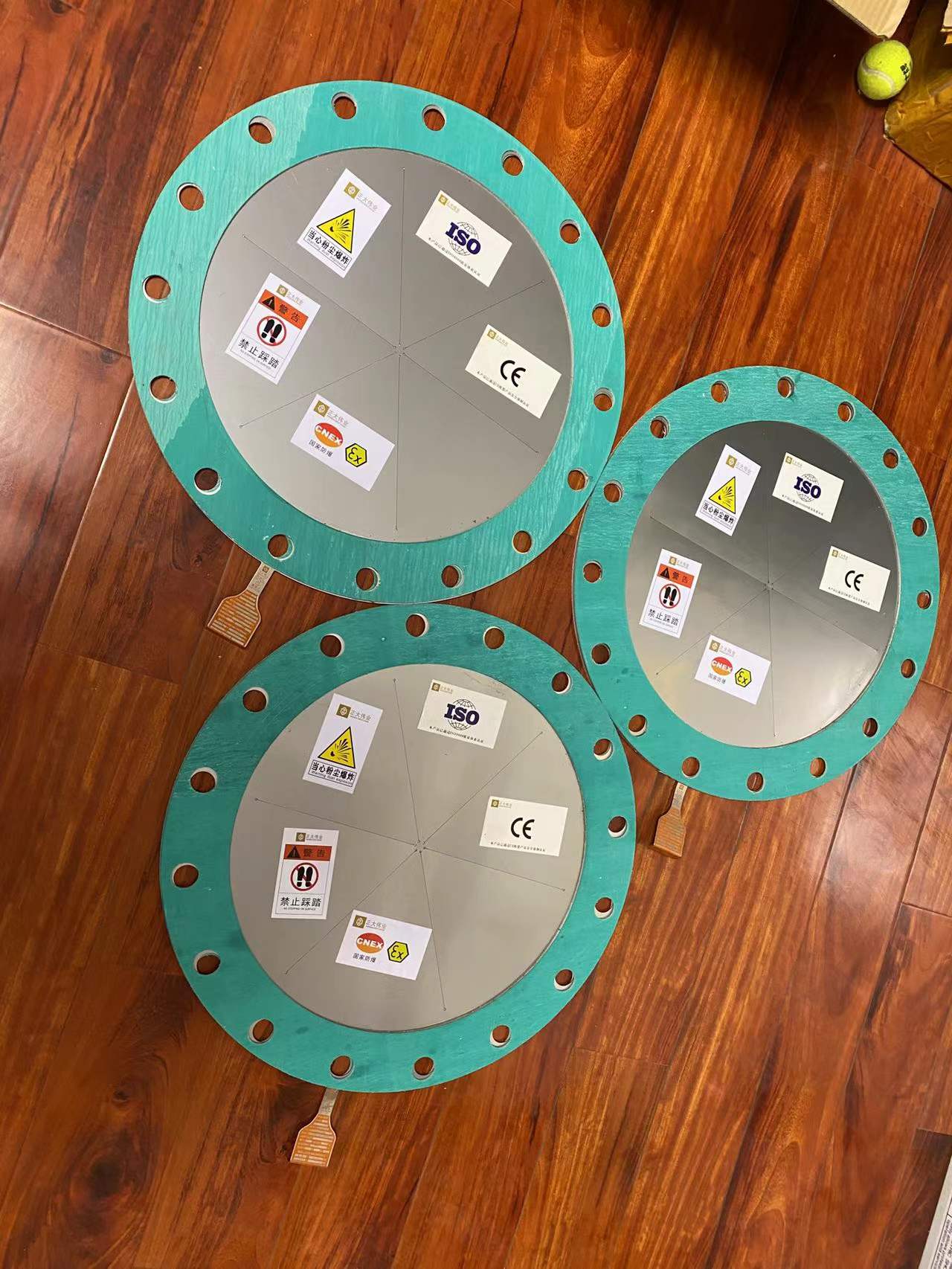

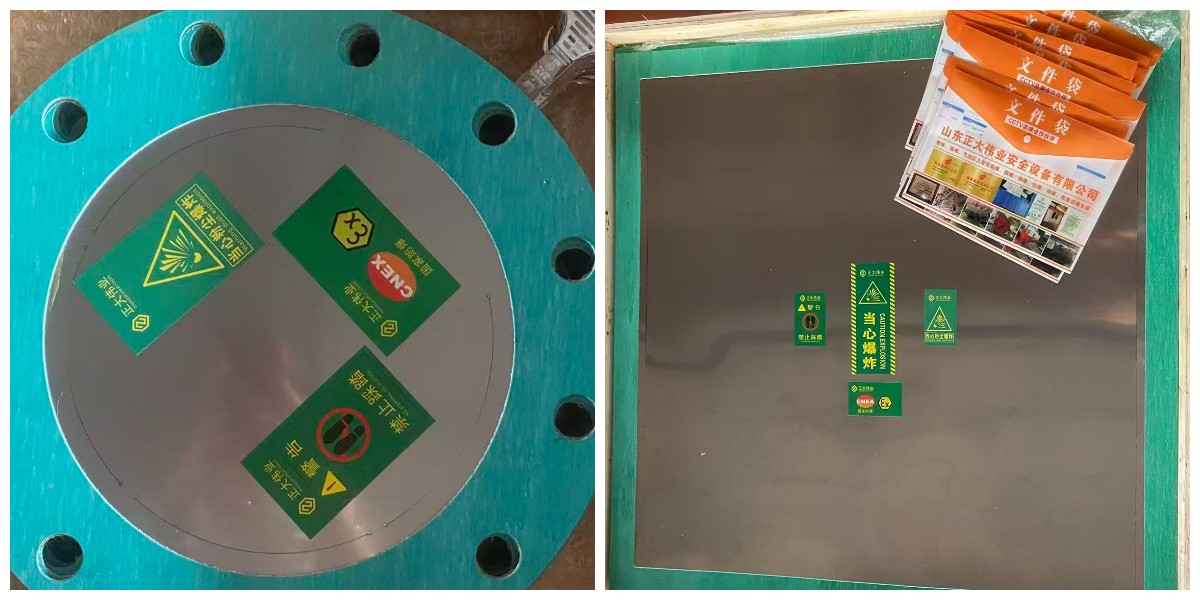

قرص تمزق مسطح عالي الضغط

ملخص

لا تقتصر تقنية الأقراص المسطحة على الضغوط المنخفضة. فقد صُمم هذا النوع عالي الضغط من سبائك متينة ذات مقاومة عالية للشد، ويتضمن أنماطًا متطورة للتخريش للتحكم في الإجهادات الهائلة. يوفر هذا النوع مزايا توفير المساحة والتكلفة التي تتميز بها الأقراص المسطحة، مع ضمان أداء انفجار موثوق ومتحكم به في نطاقات الضغط التي عادةً ما تُستخدم فيها الأقراص المقببة. وهذا ما يجعله خيارًا ممتازًا لأنظمة الضغط العالي المدمجة، حيث قد تكون آلية العمل العكسي مقيدة ماديًا، أو حيث يكون نمط الفتح المحدد والمتوقع ضروريًا.

الميزات والفوائد

• قدرة تحمل الضغط العالي في تصميم مسطح:يُمكّن من استخدام هندسة القرص المسطح البسيطة في الأنظمة التي تعمل عند عدة مئات من البارات، مما يوفر مساحة محورية.

• اندفاعة متحكم بها تحت ضغط عالٍ:يضمن التسجيل الدقيق فتح القرص على طول مسارات محددة، مما يمنع التفتت العنيف ويحافظ على غالبية المادة.

• قوة المادة:يستخدم الفولاذ المقاوم للصدأ المعالج بالترسيب أو سبائك النيكل لتحقيق قوة الانفجار اللازمة دون زيادة في السماكة.

• دقيق وقابل للتكرار:تم تصنيعها بتفاوتات دقيقة في عمق القطع وخصائص المواد لضمان ضغط انفجار ثابت عبر النطاق العالي.

كيف يعمل

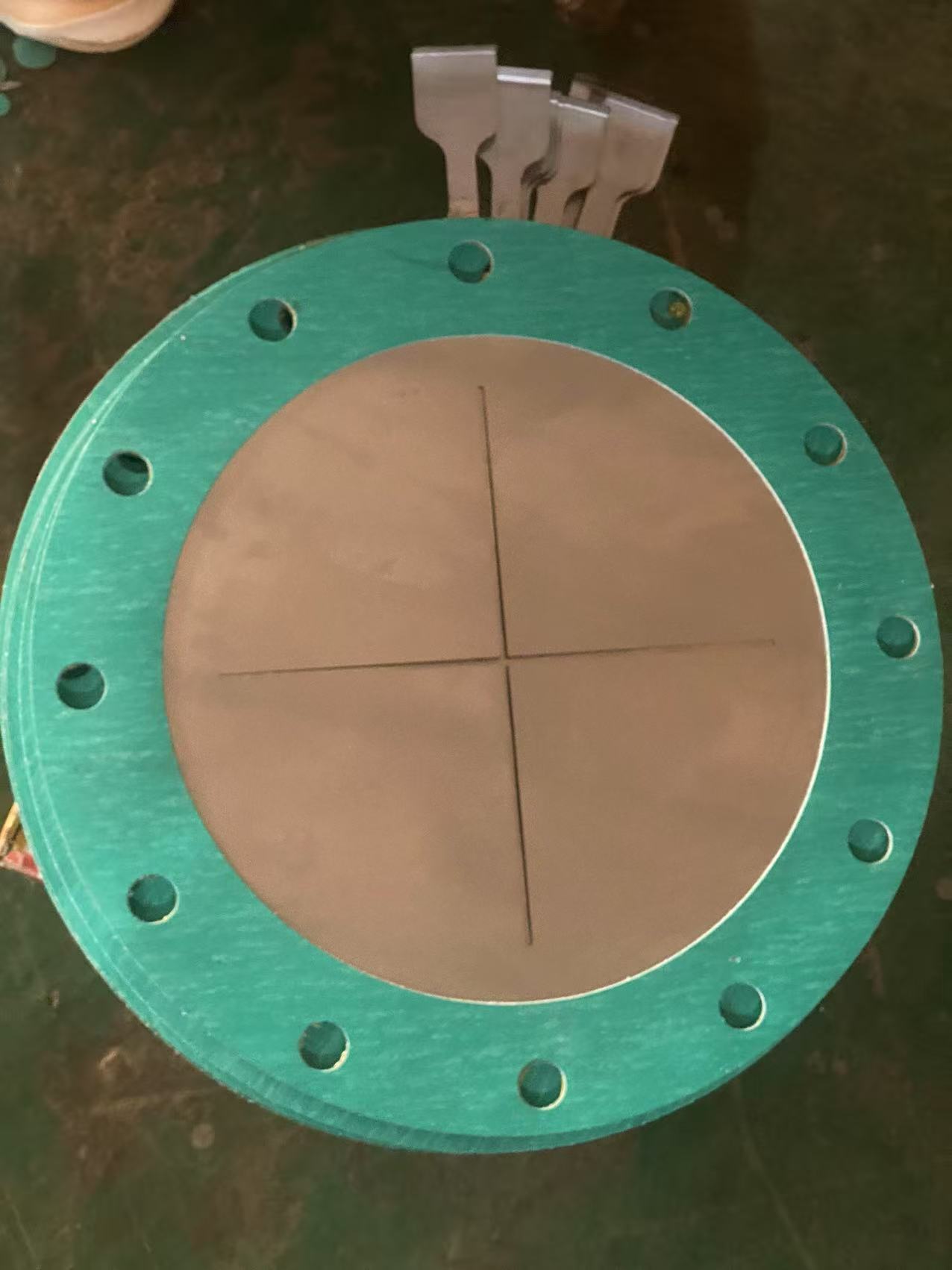

المبدأ الأساسي هو التمزق الناتج عن الشد، ولكن تحت إجهادات عالية جدًا. تعمل خطوط القطع المحسوبة بدقة كمراكز تركيز للإجهاد، فتبدأ عملية الكسر وتوجهها بطريقة مضبوطة. تضمن المادة عالية المتانة بقاء القرص محكمًا تمامًا حتى نقطة تمزقه الدقيقة، وعندها يتمزق بشكل نظيف على طول خطوط القطع، ليفتح إلى بتلات محددة.

المواصفات (الوصفية)

تكون الأحجام عادةً ضمن النطاق الأصغر نظراً لاعتبارات القوة:من DN15 إلى DN80. الضغوط الانفجاريةتغطي نطاقًا واسعًا من الضغط العالي؛ على سبيل المثال،DN25يمكن تصنيف القرص لتحمل ضغط 50 أو 80 أو 120 بار. المواد الشائعة هي17-7PH SS(للحصول على قوة عالية ومقاومة للتآكل) أوإنكونيل 600(للحرارة العالية والتآكل). يجب أن يكون الحامل متيناً بنفس القدر، وغالباً ما يكون مصنوعاً منالصلب مزورةمع تصنيف شفة عالي الضغط (على سبيل المثال، ANSI 600# أو أعلى).

سؤال وجواب

س: لماذا نختار قرصًا مسطحًا عالي الضغط بدلاً من قرص مقبب؟
ج:الميزة الأساسية هيطول التثبيت أقصرفي أنظمة الضغط العالي المثبتة على قواعد انزلاقية أو ذات المساحة المحدودة، يُعد توفير كل ملليمتر من المساحة المحورية أمرًا بالغ الأهمية. كما أنه يوفر نمط فتح بتلات أكثر قابلية للتنبؤ من بعض الأقراص المقببة ذات التأثير الأمامي عند ضغوط مماثلة.

س: كيف تبدو الحياة التعبية عند هذه الضغوط؟
ج:يكون عمر الإجهاد أقل عمومًا من عمر قرص عكسي مكافئ نظرًا لحالة إجهاد الشد. وهو الأنسب للاستخدامات ذات الضغط الثابت نسبيًا أو عدد الدورات المنخفض. أما في حالة الاستخدام ذي الضغط العالي وعدد الدورات المرتفع، فيُنصح بشدة باستخدام تصميم عكسي.

س: كيف يتم التحقق من ضغط الانفجار؟
ج:يتم عادةً اختبار كل قرص أو عينة من كل دفعة إنتاج بشكل مدمر في خلية اختبار هيدروليكية عالية الضغط للتحقق من أن ضغط الانفجار يقع ضمن التفاوت المحدد (على سبيل المثال، ±5٪).

حول ZD السلامة

نحن نتجاوز حدود التصميم التقليدي. تُبرهن أقراصنا المسطحة عالية الضغط على أن الابتكار في المواد والهندسة الدقيقة يمكن أن يفتح آفاقًا جديدة لتطبيقات التقنيات المُثبتة، مما يوفر حلولًا آمنة ومدمجة للبيئات عالية الضغط الصعبة.
