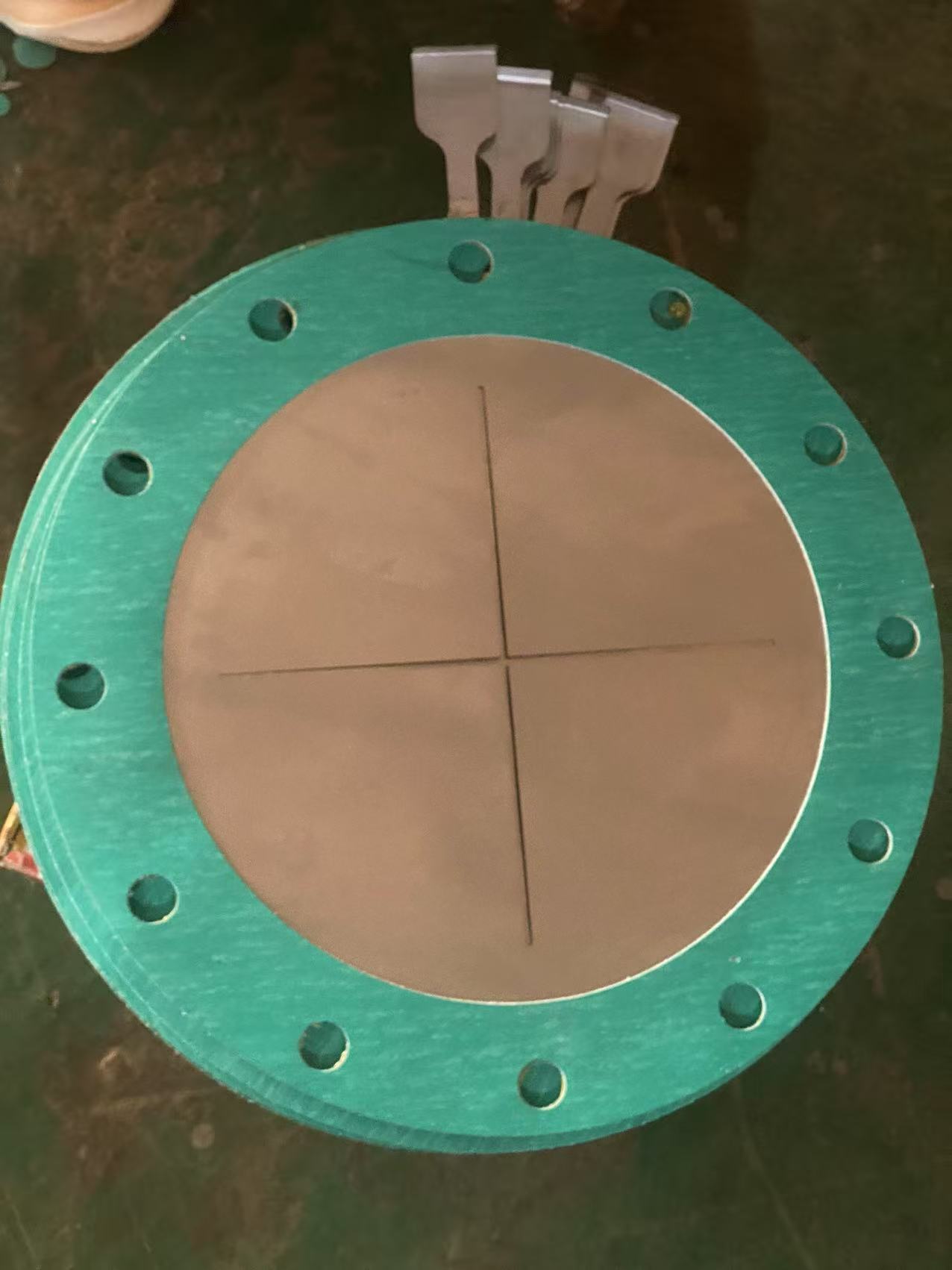

قرص تمزق للضاغط

ملخص

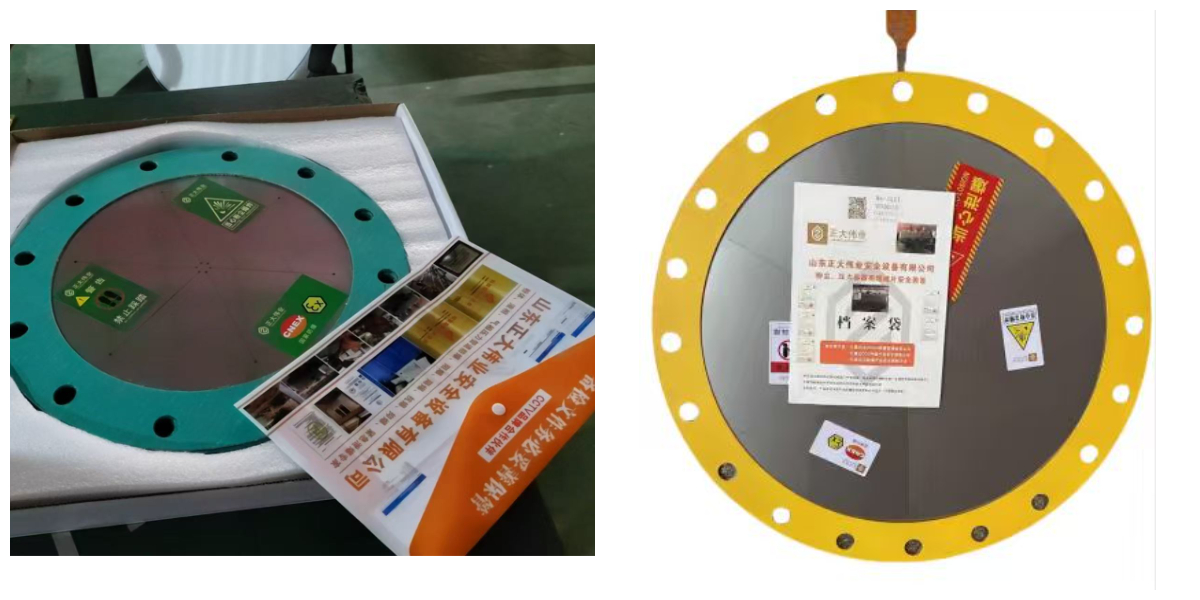

يُعدّ معرفة ما إذا كان قرص التمزق قد فُعّل أمرًا بالغ الأهمية لإجراءات السلامة، وتخطيط الصيانة، وإعادة تشغيل النظام. يحتوي قرص التمزق المسطح هذا على مؤشر ميكانيكي بسيط وموثوق مُدمج مباشرةً في غلافه. عند انفجار القرص، يُؤدي التغير المفاجئ في الضغط أو الحركة داخل الحامل إلى خروج دبوس ملون زاهٍ أو انقلاب علم. يُتيح ذلك فحصًا واضحًا وسريعًا لحالة القرص، مما يضمن قدرة الموظفين على تقييم الوضع بسرعة وأمان. كما يُلغي هذا النظام التخمين والمخاطر المحتملة المرتبطة بالفحص اليدوي لنظام قد يكون مضغوطًا.

الميزات والفوائد

• تأكيد مرئي فوري:يسمح للمشغلين بتحديد القرص المتعثر من مسافة آمنة، مما يسرع الاستجابة وإجراءات الإغلاق/التعليق.

• آمن بطبيعته:جهاز ميكانيكي بحت، لا يتطلب مصدر طاقة وهو آمن للاستخدام في جميع المناطق الخطرة.

• صيانة منخفضة وموثوقة:لا توجد بطاريات أو أجهزة إلكترونية قد تتعطل. الآلية بسيطة ومتينة.

• المراقبة الفعالة من حيث التكلفة:يوفر مستوى أساسيًا من مراقبة الحالة دون تكلفة أجهزة الاستشعار الإلكترونية والأسلاك.

كيف يعمل

ترتبط آلية المؤشر ميكانيكيًا بظروف الضغط داخل الحامل. في أحد التصاميم الشائعة، يؤدي انفجار القرص إلى تحرير الضغط من حجرة صغيرة، مما يسمح لنابض بدفع دبوس مؤشر ملون إلى الخارج. وفي تصميم آخر، تعمل قوة حركة بتلات القرص أو موجة الضغط على تشغيل رافعة تُحرر علمًا مغناطيسيًا.

المواصفات (الوصفية)

متوفر لأحجام الأقراص المسطحة الشائعة، على سبيل المثال،من DN50 إلى DN150. ال نوع المؤشر(دبوس أو علم) ولونيمكن تحديد اللون (عادةً الأحمر أو الأصفر). المؤشر هوإعادة تعيين يدويابعد استبدال القرص، يتم إعادة ضبط المؤشر عن طريق دفع الدبوس للداخل أو إعادة ضبط العلم. المجموعة محكمة الإغلاق لمنع تسرب العملية عبر المؤشر. ولا يؤثر ذلك على ضغط الانفجار أو أداء القرص نفسه.

سؤال وجواب

س: هل يمكن توصيل المؤشر بجهاز إنذار عن بعد؟
ج:هذا مؤشر مرئي محلي فقط. للحصول على إمكانية التنبيه عن بعد، ستحتاج إلى تحديد مجموعة أقراص ذاتجهاز استشعار الانفجار الكهربائي(مفتاح صغير) يمكن توصيله بنظام التحكم الخاص بك.

س: ماذا لو توقف المؤشر أو فشل في التشغيل؟
ج:على الرغم من موثوقيتها العالية، يمكن للأجهزة الميكانيكية أن تفشل من الناحية النظرية. وينبغي أن يتم تضمينه في جولات التفتيش البصري الروتينية. وظيفة السلامة الأساسية - انفجار القرص - مستقلة تمامًا عن المؤشر.

س: هل المؤشر مرئي من جميع الاتجاهات؟
ج:عادةً، يتم تصميم الدبوس أو العلم البارز ليكون مرئيًا بشكل كبير من الجزء الأمامي/الجانبي من التجميع. ينبغي النظر في اتجاه التثبيت للتأكد من أن المؤشر يواجه نقطة عرض يمكن الوصول إليها.

حول ZD السلامة

نحن نؤمن بالوضوح في مجال السلامة. توفر أقراصنا المدمجة بالمؤشرات تلك المعلومة الفورية الحاسمة، محولةً عنصر السلامة السلبي إلى نقطة اتصال فعالة، مما يعزز السلامة التشغيلية وكفاءة الإجراءات.
