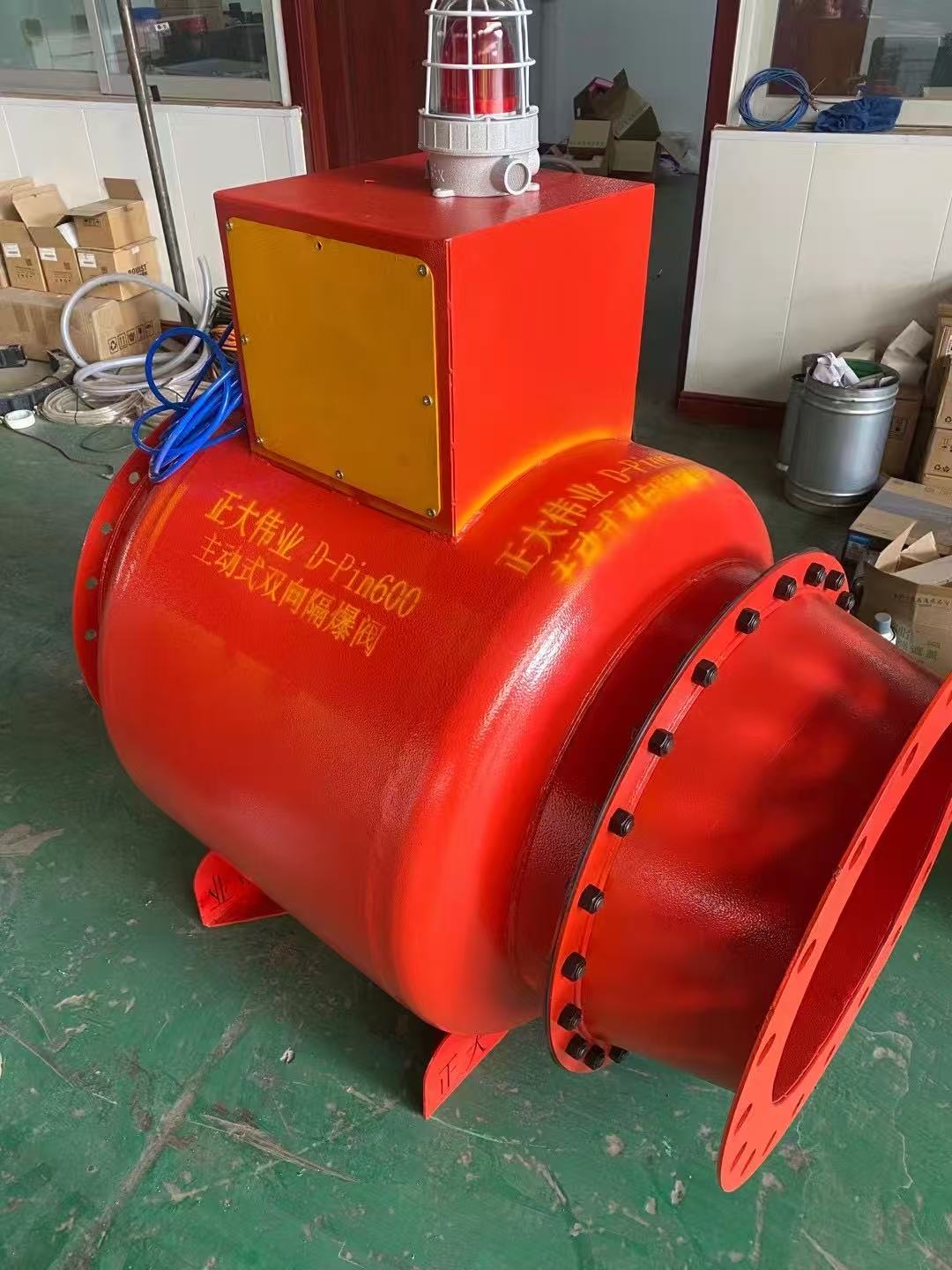

صمام قطع الانفجار في العمليات الصناعية

تفاصيل المنتج

الدور الوظيفي

في مصانع الكيماويات والأدوية والأغذية، تشكل المعدات المتصلة خطر انتشار الانفجار. قد يؤدي انفجار أولي في مفاعل أو مجفف أو مجمع إلى قذف لهب عبر الأنابيب المتصلة إلى أوعية أخرى. ولذلك، يُركّب صمام قطع الانفجار الصناعي ليعمل كقاطع سريع الإغلاق في هذه الأنابيب. وظيفته هي استشعار الانفجار تلقائيًا وقطع الاتصال فعليًا، وعزل المنطقة المتضررة ومنع حدوث اشتعال ثانوي.

يُعد هذا الصمام المتخصص عنصر أمان أساسي في أنظمة أنابيب العمليات التي قد تحتوي على بيئات قابلة للاشتعال. وهو مصمم لإيقاف انتشار الانفجارات تلقائيًا، وبالتالي حماية المعدات والبنية التحتية والأفراد المتصلين.

الخصائص البارزة

• نظام إيقاف الانفجار التلقائي:يتفاعل بشكل مستقل مع بصمة الضغط للانفجار، وينتقل من الفتح الكامل إلى الإغلاق التام في إطار زمني مصمم لتجاوز سرعة انتشار اللهب.

• تصميم متين للاستخدام الصناعي: مصنوع من مواد متوافقة مع مجموعة واسعة من وسائط المعالجة وقادرة على تحمل الأحمال الحرارية والميكانيكية لحدث الانفجار.

• التركيب والصيانة العمليان:صُممت مع مراعاة بيئة العمل في المصنع، مما يسهل التركيب في رفوف الأنابيب المزدحمة في كثير من الأحيان ويسمح بالوصول إلى المكونات دون إزالتها بالكامل.

• إمكانية عرض الحالة:يمكن تزويدها بوصلات مساعدة أو مفاتيح تقارب لتوفير إشارة عن بعد (على سبيل المثال، إلى نظام التحكم الموزع) تشير إلى ما إذا كان الصمام مفتوحًا أو مغلقًا.

الفصل الفعال للانفجارات
يعتمد أداء الصمام على عنصر إغلاق متوازن بدقة وآلية تشغيل ذات تأخير ضئيل. وهذا ما يسمح له بتحقيق الإغلاق السريع اللازم ليكون بمثابة حاجز فعال ضد الانفجار، وهو شرط أساسي في معايير السلامة مثل توجيهات ATEX للمعدات المستخدمة في الأجواء القابلة للانفجار.

مصمم لضمان موثوقية طويلة الأمد
إن التركيز على اختيار المواد والتشطيبات السطحية والتصميم الميكانيكي يضمن أن يوفر الصمام خدمة موثوقة على مدى سنوات عديدة، مما يساهم في خفض تكاليف دورة الحياة وأداء السلامة المتسق.

ظروف التشغيل العادية غير المعاقة
أثناء التشغيل العادي، يفتح الصمام بكامل طاقته، وهو مصمم ليكون تأثيره ضئيلاً على انخفاض ضغط النظام وخصائص التدفق. وتبقى وظيفة الأمان غير فعالة تماماً حتى يتم تفعيلها.

غلاف مكونات مقاوم للانفجار
مستشعر معتمد للكشف عن موجات الضغط

طريقة العمل

يعمل الصمام عن طريق استشعار موجة الضغط الزائد الأولية المتولدة عند بداية الانفجار. ويُرسل مستشعر مُخصص لهذا الغرض إشارة التشغيل. تُحرر هذه الإشارة عنصر الإغلاق، الذي يُدفع بعد ذلك إلى وضع الإغلاق المُحكم بواسطة نابض أو بفعل الجاذبية. وبمجرد إغلاقه، يُفعّل قفل ميكانيكي لتثبيته بإحكام في مواجهة الضغط، مما يمنع الارتداد ويضمن إحكام الإغلاق ضد اللهب.

بعد وقوع أي حادث، يتيح الصمام إجراء إعادة ضبط بسيطة. بعد التأكد من سلامة البيئة، يمكن للموظفين إعادة ضبط الآلية يدويًا. يُنصح بإجراء فحص تشغيلي بسيط قبل إعادة تشغيل النظام. يبقى الصمام مفتوحًا أثناء التشغيل العادي بفضل آلية تثبيت ذات قوة منخفضة.

البيانات الفنية

حجم وصلة الأنابيب                الأبعاد الكلية                                        قدرة عزل الانفجار

DN100                                                      409 × 324 × 497                                            ST1, ST2

DN150                                                  587 × 386 × 550                                            ST1, ST2

DN200                                                  587 × 386 × 550                                            ST1, ST2

DN250                                                  628 × 443 × 624                                            ST1, ST2

DN300                                                    778 × 507 × 693                                            ST1, ST2

DN350                                                  868 × 641 × 788                                            ST1, ST2

DN400                                            946 × 641 × 813                                            ST1, ST2

DT450

DN500                                                 1093 × 795 × 922                                          ST1, ST2

DN550                                                 1240 × 885 × 1020                                        ST1, ST2

DN600                                           1240 × 885 × 1074                                        ST1, ST2

DN650                                                 1300 × 989 × 1191                                        ST1

DN700                                                 1390 × 989 × 1191                                          ST1

معدات الكشف المرتبطة

مستشعر ارتفاع الضغط: يُصنف ضمن سلسلة HE (العرض القياسي)

تعليمات التشغيل والصيانة

• فحص تشغيل النظام:كخطوة أمان حاسمة قبل بدء التشغيل، تأكد دائمًا من أن عنصر إغلاق الصمام حر وفي وضع الفتح الكامل.

• نظام الصيانة المخططة:يُوصى بوضع جدول زمني منتظم للفحص والاختبار، مع إجراء فحوصات بصرية شهرية كحد أدنى. ويجب تعديل الجدول الزمني بناءً على مدى خطورة الوضع التشغيلي.

• التحقق بعد الخدمة:يجب أن يتبع أي عمل صيانة اختبار وظيفي للتأكد من عملية الفتح والإغلاق والتثبيت الصحيحة قبل إعادة النظام إلى حالة التشغيل.

حول الشركة المصنعة

شركة شاندونغ تشنغدا ويي لمعدات السلامة المحدودة هي مورد متخصص لحلول السلامة الهندسية لمخاطر الضغط والانفجار الصناعية. ويركز تطوير منتجاتنا على الموثوقية والامتثال للمعايير.
نقوم بتصنيع مجموعة واسعة من أجهزة السلامة، بدءًا من أقراص التمزق البسيطة وحتى أنظمة عزل وإخماد الانفجارات المعقدة.
تتركز عملياتنا في مدينة جينان، حيث نمتلك قدرات متطورة في التصميم والاختبار والإنتاج. نخدم قطاعات صناعية متعددة في جميع أنحاء الصين، ونقدم منتجات تساعد على إدارة المخاطر. شركتنا حاصلة على ترخيص تصنيع المعدات الخاصة اللازم في الصين، ومعتمدة وفقًا لمعايير ISO 9001.
