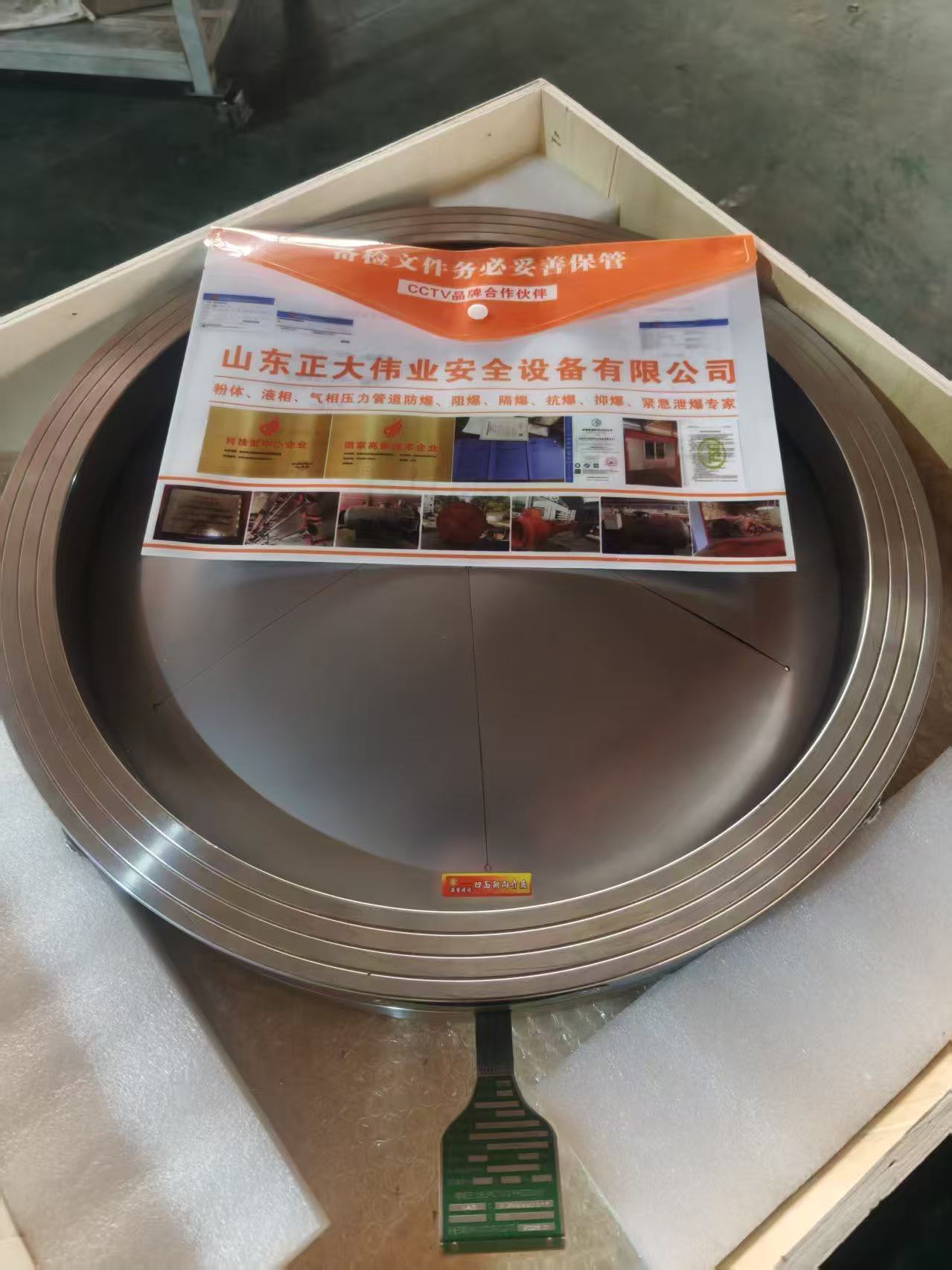

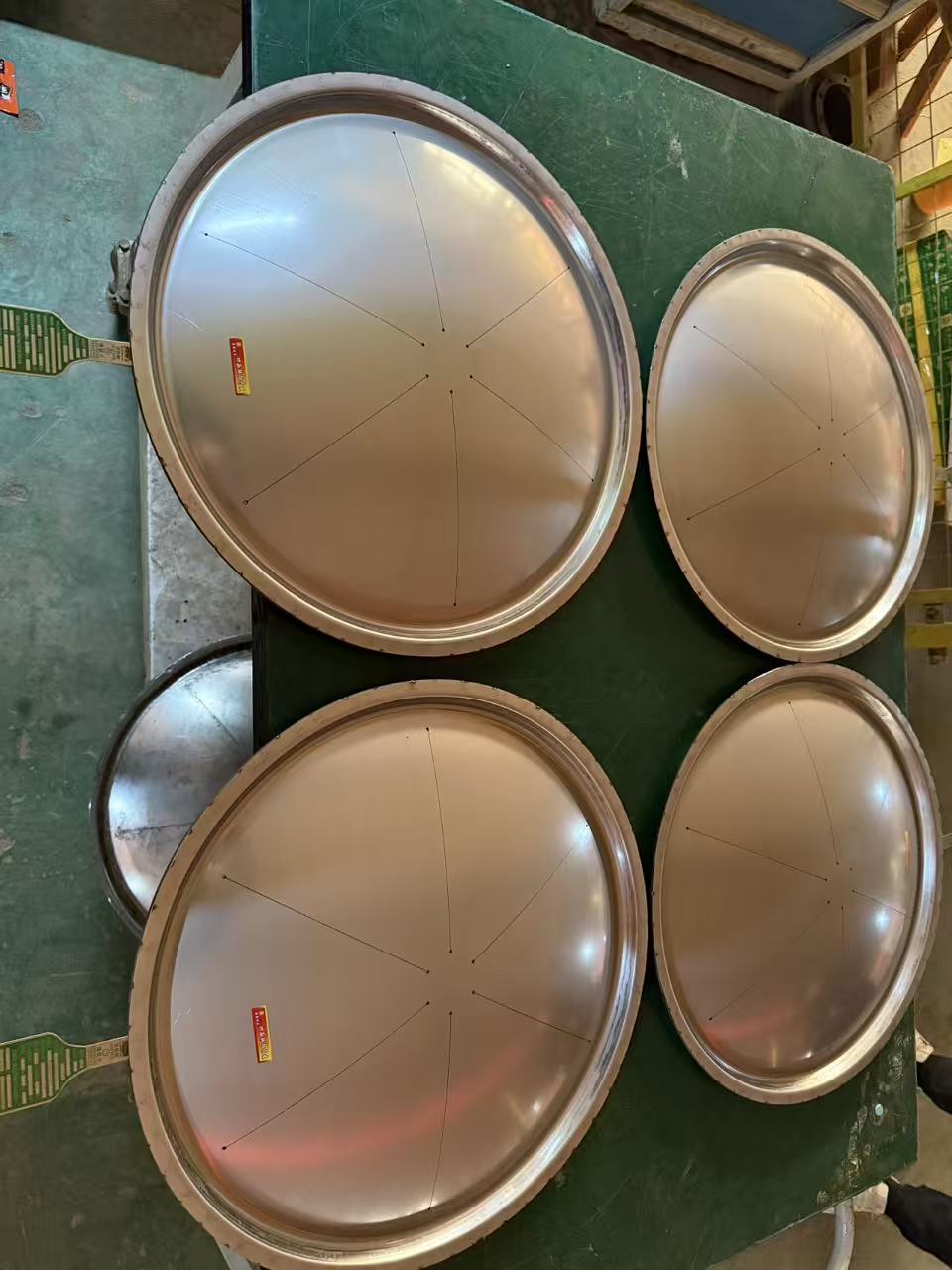

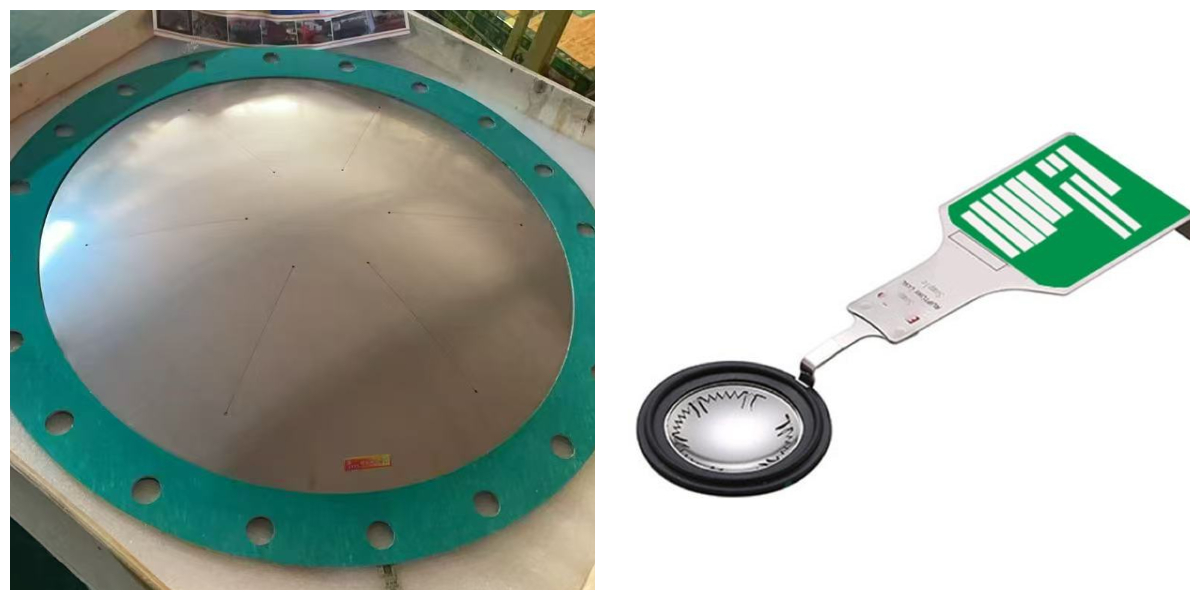

قرص تمزق معتمد ذو تأثير أمامي

ملخص

في صناعة معالجة الهيدروكربونات، لا يُعدّ تحديد حجم أنظمة تخفيف الضغط بدقة مجرد ممارسة جيدة، بل هو ضرورة حتمية للسلامة تخضع لمعايير معهد البترول الأمريكي (API). تُصنّع أقراص التمزق الأمامية المعتمدة من معهد البترول الأمريكي وتُختبر لتوفير بيانات الأداء الهيدروليكي الموثقة اللازمة لتصميم نظام دقيق. بفضل معامل التصريف المعتمد (Kd) ومقاومة التدفق الموثقة (Kr)، يستطيع المهندسون تحديد حجم هذه الأقراص بثقة وفقًا لمنهجيات API 520/521، مما يضمن الحماية الكافية للشعلات وأنظمة تصريف الغازات والمعدات في المصافي ومصانع الكيماويات.

الميزات والفوائد

• بيانات الأداء المعتمدة:يزيل التخمين وهوامش الأمان المفرطة في تحديد حجم نظام التنفيس، مما قد يؤدي إلى تصميمات أكثر مثالية وفعالية من حيث التكلفة.

• قبول الصناعة:يضمن الحصول على الشهادة وفقًا لمعايير معهد البترول الأمريكي (API) قبولها من قبل معظم شركات النفط والغاز ومقاوليها الهندسيين.

• اختبار شامل:يتم اختبار تدفق الأقراص وفقًا لمعايير API لتحديد قيم السعة والمقاومة الفعلية.

• التوثيق الكامل:مرفق بحزمة شهادات رسمية تتضمن Kd و Kr وملخص الاختبار.

كيف يعمل

يعمل القرص كجهاز قياسي يعمل للأمام. وتتعلق الشهادة بأدائه الديناميكي للسوائل، أي مدى مقاومته للتدفق عند فتحه (Kr) وسعة تصريفه الفعالة مقارنةً بفوهة مثالية نظرية (Kd). تُستخدم هذه البيانات في المعادلات المعقدة لمعيار API 520 لحساب مساحة التنفيس المطلوبة.

المواصفات (الوصفية)

متوفر بأحجام خطوط التكرير الشائعة ابتداءً منDN25 إلى DN400. الضغوط الانفجاريةتغطي هذه المنتجات النطاق النموذجي لأوعية وأعمدة معالجة المصافي. المنتج المعتمدمعامل التصريف (Kd)عادةمن 0.62 إلى 0.67لتقديم السوائل ومن 0.80 إلى 0.85بالنسبة لخدمة التبخير، وذلك حسب التصميم والحجم.معامل المقاومة (Kr)يتم توفيرها في تقرير الاختبار. تم تصميم الحوامل لخدمة الهيدروكربونات ذات الضغط العالي، وغالبًا ما تكون مزودة بفلنجات ذات وجه مرتفع أو وصلة حلقية (RTJ).

سؤال وجواب

س: ما الفرق بين Kd و Kr؟
أ: Kd (معامل التصريف)يأخذ هذا في الاعتبار الاحتكاك والاضطراب في الجهاز، ويربط قدرة التدفق الفعلية بفوهة مثالية.معامل المقاومة (Kr)هو رقم بلا أبعاد يُستخدم مباشرةً في حسابات انخفاض الضغط للقرص المفتوح. وكلاهما مشتق من اختبارات التدفق، وهما ضروريان لتحديد حجم API.

س: هل هذا القرص إلزامي لجميع تطبيقات المصافي؟
ج: بالنسبة للأنظمة الجديدة المصممة وفقًا لـ API 520/521، فإن استخدام الأجهزة المعتمدة ذات قيم Kd/Kr المعروفة يعتبر أفضل ممارسة في الصناعة وغالبًا ما تكون مطلوبة وفقًا لمواصفات الشركة. بالنسبة للتطبيقات الأقل أهمية أو التي لا تحتوي على واجهة برمجة التطبيقات (API)، يمكن استخدام الأقراص القياسية.

س: من يقوم بإجراء اختبارات الاعتماد؟
ج:يتم إجراء الاختبار في مختبرات التدفق المستقلة والمعتمدة والمتخصصة في اعتماد أجهزة السلامة، مما يضمن الحصول على نتائج محايدة وذات مصداقية.

حول ZD السلامة

نحن نخدم الاحتياجات الدقيقة لقطاع الطاقة. تأتي منتجاتنا المعتمدة من API مع النسب الهندسية وبيانات الأداء التي تم التحقق منها والتي يعتمد عليها مهندسو سلامة العمليات لحماية بعض أكبر المنشآت الصناعية وأكثرها تعقيدًا في العالم.
