نظام قرص التمزق الذي يتم تشغيله بواسطة طيار

ملخص

في بعض الأحيان، تتطلب متطلبات السلامة أو العمليات فتح حاجز الضغط في لحظة محددة، وليس عند ارتفاع الضغط تلقائيًا إلى الحد الأقصى المسموح به للقرص. يحل نظام التشغيل التجريبي هذه المشكلة. فهو يستخدم قرص تمزق قياسيًا كختم رئيسي، مثبتًا في مكانه بواسطة صمام تجريبي يتحكم في حجرة ضغط ثانوية. عند تلقي إشارة كهربائية أو تشغيل الصمام التجريبي، يتم تحرير الضغط الداعم، مما يؤدي إلى انفجار القرص الرئيسي فورًا. يتيح ذلك عزلًا أو تهوية طارئة عن بُعد، بسرعة، وبكفاءة عالية.

الميزات والفوائد

• تنفيذ الأوامر بشكل إيجابي:يضمن الفتح عند إعطاء الإشارة، بغض النظر عن ظروف العملية.

• تخفيض ضغط النظام بسرعة:يوفر فتحة كبيرة وفورية لخفض الضغط بسرعة.

• القدرة على التسلسل:يمكن تشغيل أنظمة متعددة بترتيب محدد.

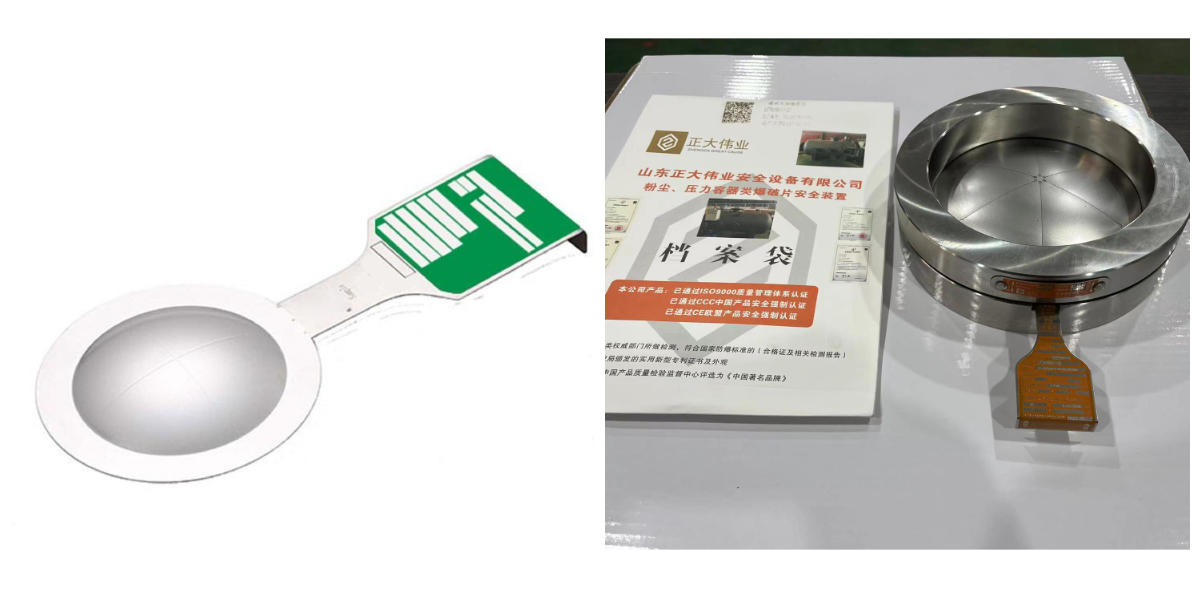

• يستخدم الأقراص القياسية:العنصر الرئيسي لإحكام الإغلاق هو قرص تمزق موثوق به ومتوفر تجارياً.

للاستجابة الطارئة الخاضعة للرقابة
مثالي لأنظمة الإغلاق الطارئ (ESD) حيث يجب تهوية المفاعل إلى شعلة أو إخماده فورًا عند اكتشاف تفاعل متسارع.

كيف يعمل

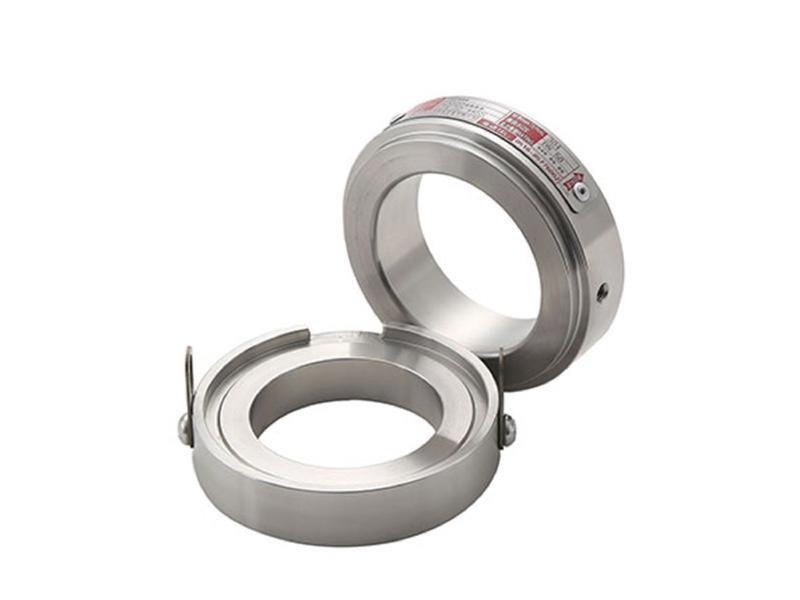

يُحكم القرص الرئيسي إغلاق العملية. يتعرض جانبه العلوي لضغط العملية، بينما يُمثل جانبه السفلي حجرة مغلقة تحت ضغط معاكس (غالبًا بواسطة أسطوانة غاز أو ضغط النظام). يُحكم صمام توجيه إغلاق هذه الحجرة. عند فتح صمام التوجيه (كهربائيًا أو هوائيًا أو يدويًا)، ينخفض ​​ضغط الحجرة. عندها يتجاوز ضغط العملية فورًا قدرة القرص على تحمل الانفجار، مما يؤدي إلى تمزقه.

المواصفات (الوصفية)

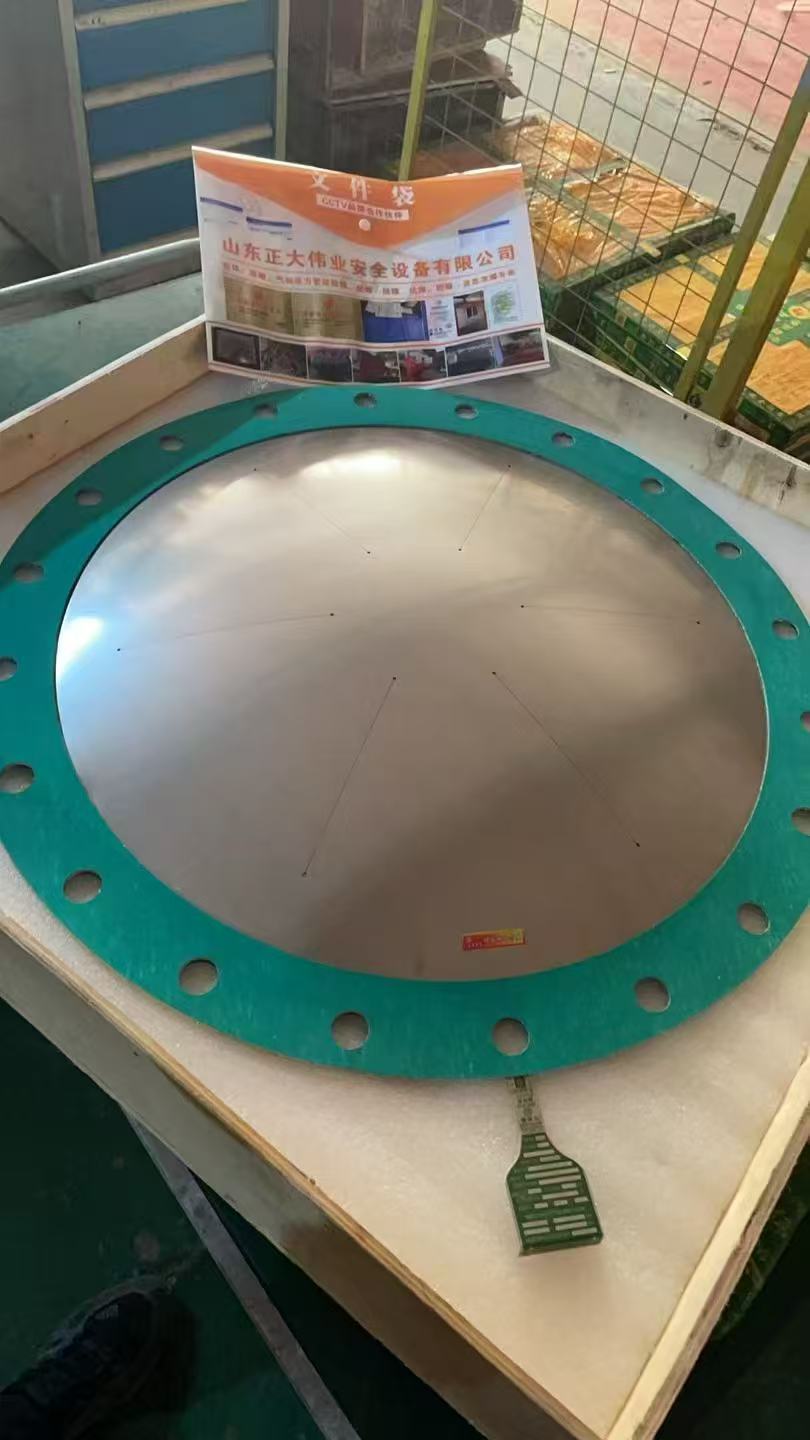

تم تصميم النظام وفقًا لحجم قرص قياسي (على سبيل المثال،من DN80 إلى DN300). الضغط الانفجارتم ضبط جزء من القرص الرئيسيأقليتم تطبيق ضغط التشغيل العادي، ولكن يتم إبقاء الصمام مغلقًا بواسطة ضغط التشغيل التجريبي.طرق التشغيلتشمل الخيارات: صمام لولبي يعمل بجهد 24 فولت تيار مستمر، أو إشارة هوائية، أو تحرير يدوي.وقت الاستجابةعادةً ما تكون الفترة الزمنية من الإشارة إلى الفتح الكامل أقل من 100 مللي ثانية. تشمل الأنظمة مقاييس الضغط وصمامات التنفيس وإطارات التثبيت.

الملحقات / التكوين

• صمام تحكم كهربائي (مقاوم للانفجار عند الحاجة)

• مجموعة أسطوانة النيتروجين ومنظم الضغط

• لوحة تحكم مزودة بخاصية التجاوز اليدوي ومؤشرات الحالة

• مفاتيح الضغط لمراقبة سلامة النظام

سؤال وجواب

س: ما الفرق بين هذا وصمام تخفيف الضغط؟
ج:يُفتح صمام تخفيف الضغط ويعيدعند انخفاض الضغط. هذا النظامرشقات ناريةيفتح (بدون إعادة إغلاق) فقط عند الطلب، مما يوفر إجراء فتح كامل مضمون لحالات الطوارئ، وليس لتنظيم الضغط المستمر.

س: ماذا لو فشل النظام التجريبي؟
ج:صُمم النظام بآليات أمان. عادةً، يؤدي فقدان ضغط التثبيت (مثل تسرب الأسطوانة) إلى انفجار القرص، مما يضع النظام في حالة آمنة (مع تهوية). يُعد الاختبار الدوري لنظام التحكم أمرًا بالغ الأهمية.

س: ما هي التطبيقات الشائعة؟
ج: التنفيس الطارئ للمفاعلات الكيميائية، والتخفيض السريع للضغط في خطوط نقل الغاز، وبدء أنظمة الإخماد في الأماكن المغلقة، والاختبارات المتخصصة حيث يجب اختراق حدود الضغط بعنف في لحظة محددة.

حول ZD السلامة

نحن نصمم أنظمة السلامة، وليس مجرد مكونات. أنظمة أقراص التمزق التي تعمل بنظام التشغيل التجريبي لدينا مصممة خصيصًا لتوفير إجراء طوارئ موثوق به كخط أخير لعملياتك الأكثر أهمية..
