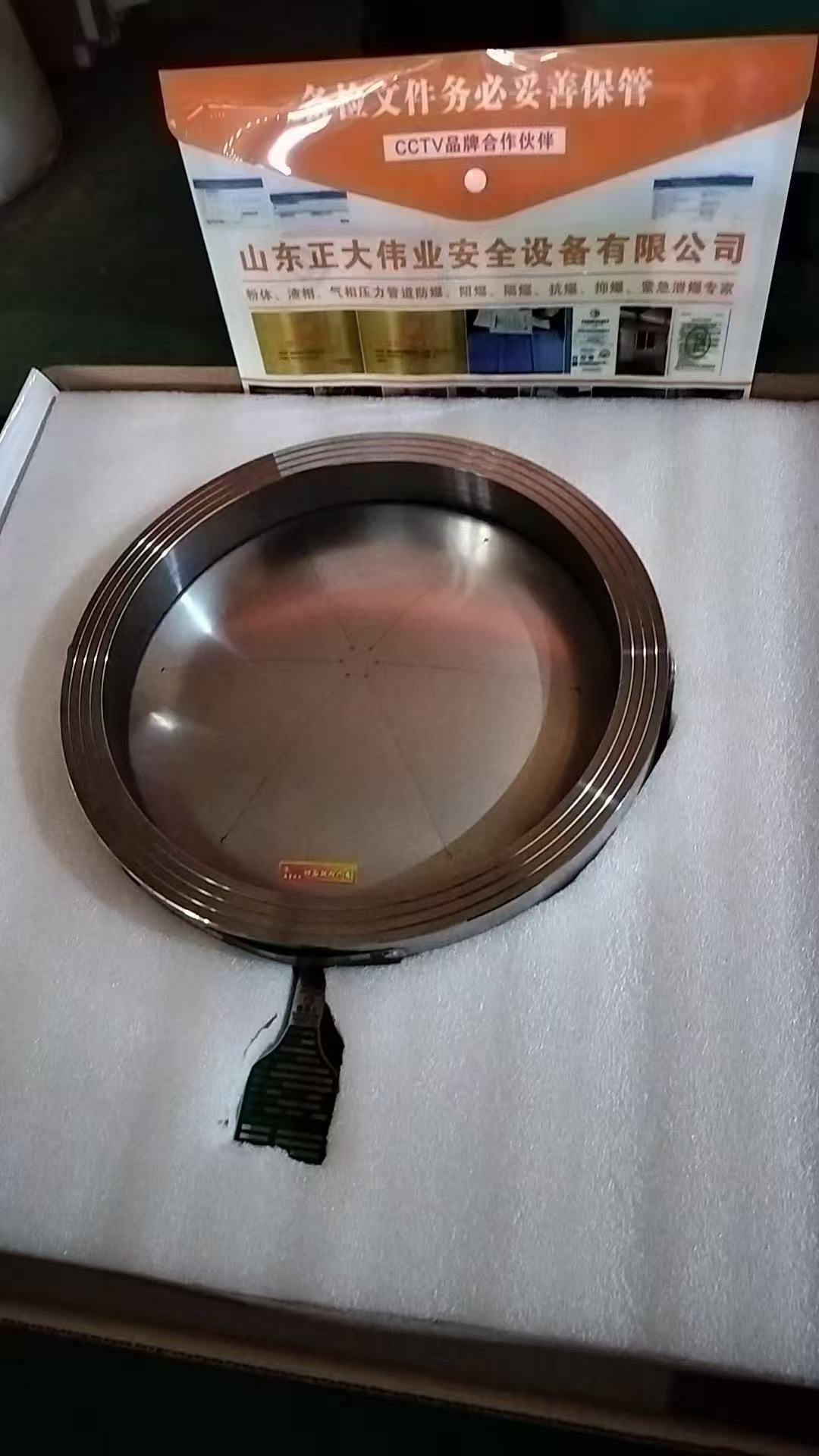

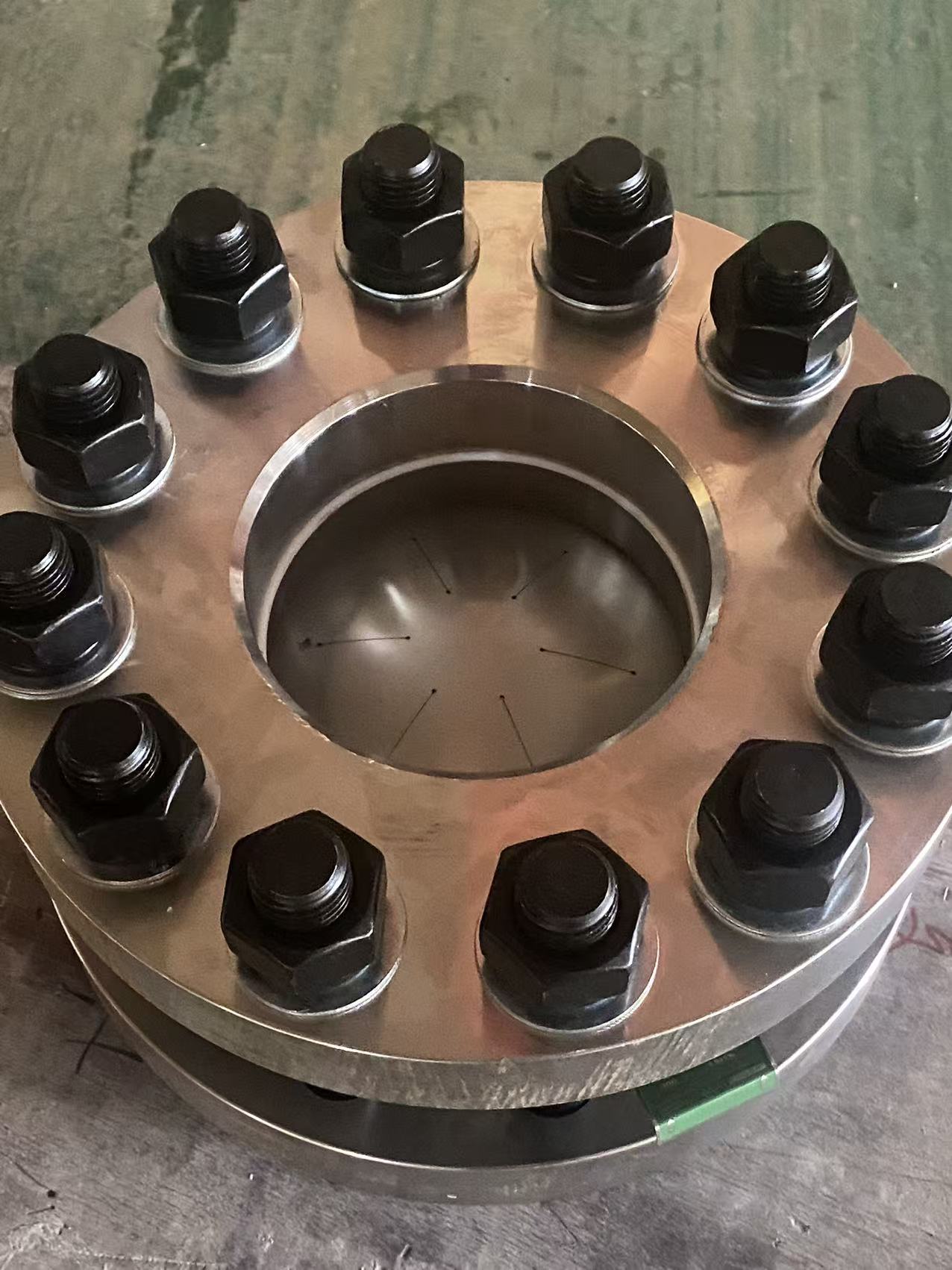

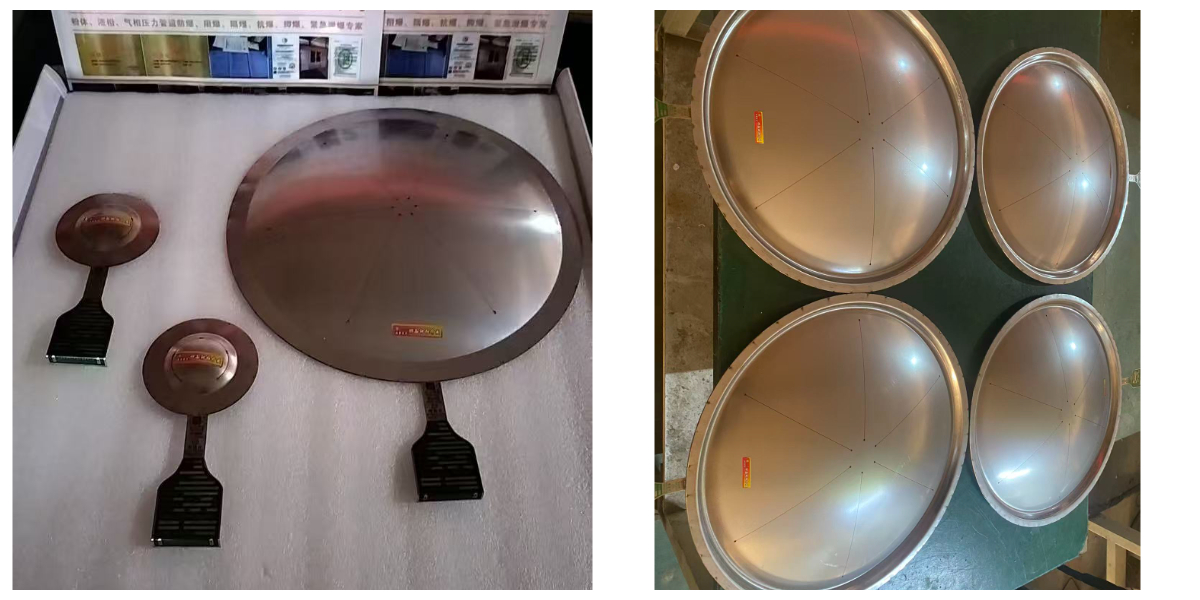

قرص تمزق أمامي عالي الدورة

ملخص

في الأنظمة ذات الضغط النبضي، كما هو الحال في المراحل اللاحقة للمضخات الترددية أو الضواغط، أو في عمليات الدفعات ذات تقلبات الضغط المتكررة، قد يتعرض قرص التمزق القياسي للتشقق الناتج عن الإجهاد والتلف المبكر. صُمم هذا القرص المقاوم للإجهاد عالي الدورة خصيصًا لمثل هذه الظروف القاسية. وبفضل تحليل العناصر المحدودة (FEA) والتصنيع الأمثل، يوفر عمرًا تشغيليًا ممتدًا تحت الأحمال الدورية، مما يضمن حماية موثوقة دون الحاجة إلى استبدال متكرر وغير مخطط له.

الميزات والفوائد

• العمر المجهد كمياً:يتم تزويدها بمنحنى عمر دورة الضغط أو عدد دورات مضمون عند نسبة ضغط تشغيل محددة (على سبيل المثال، 80٪ من الانفجار).

• توزيع الإجهاد الأمثل:تم تصميم شكل وعمق خطوط القطع بعناية لتوزيع الإجهاد بشكل أكثر تساوياً، مما يقلل من إجهادات الذروة التي تبدأ الشقوق.

• مواد متميزة:غالباً ما تستخدم مواد ذات مقاومة فائقة للإجهاد أو تخضع لعمليات معالجة حرارية خاصة.

• الصيانة المتوقعة:يسمح بالاستبدال المجدول بناءً على دورات التشغيل الفعلية، مما يحسن موثوقية المصنع.

كيف يعمل

وهي تعمل على نفس مبدأ تمزق الشد. والفرق هو في مقاومته لنمو الشقوق دون الحرجة. في ظل دورات الضغط المتكررة تحت نقطة الانفجار، يمكن للقرص المصمم بشكل سيء أن يحدث شقوقًا صغيرة تنتشر حتى الفشل. يقلل تصميم هذا القرص من مواقع بدء التشققات ومعدلات النمو، مما يسمح له بتحمل عدد كبير من الدورات.

المواصفات (وصفية)

الأحجام عادةً من DN25 إلى DN150، وهي شائعة في أنظمة النبض والمراكم.الضغوط الانفجاريةيتم اختيارها بناءً على الحد الأقصى للضغط المسموح به للنظام. المواصفات الرئيسية هيالحد الأقصى لضغط التشغيل المسموح به لدورة حياة معينة. على سبيل المثال، أDN80يمكن ضمان القرص المصنف عند 10 بار لمدة 50000 دورة عند 8 بار (نسبة 80%). غالبًا ما تكون المواد عبارة عن سبائك عالية القوةإنكونيل 718أو معاملة خاصةالفولاذ المقاوم للصدأ 17-7PHتتضمن الوثائق بيانات اختبار الإجهاد.

سؤال وجواب

س: كيف أحدد دورة الحياة التي أحتاجها؟
ج:قم بتحليل عملية التصنيع لتحديد عدد دورات الضغط (من الضغط المنخفض إلى الضغط العالي) التي سيتعرض لها القرص يوميًا أو سنويًا خلال فترة خدمته المطلوبة. اختر قرصًا يتجاوز عمره الافتراضي هذا العدد بهامش أمان.

س: هل يمكنني استخدام قرص ذي حركة عكسية بدلاً من ذلك لتحسين عمر التحمل؟
ج:تتميز الأقراص ذات الحركة العكسية عمومًا بمقاومة فائقة للإجهاد، وغالبًا ما تُفضّل للاستخدامات الدورية الشديدة. أما هذا النموذج ذو الحركة الأمامية فهو حلٌّ أمثل للتطبيقات التي يُفضّل فيها أو يُشترط فيها تصميمٌ ذو حركة أمامية، ولكن مع مراعاة تأثير دورات التشغيل.

س: ماذا يحدث إذا تم تجاوز حد الدورة؟
ج:إن تجاوز العمر التشغيلي المُقدّر يزيد من خطر حدوث عطل ناتج عن الإجهاد (تسرب أو انفجار) عند ضغط أقل من ضغط الانفجار المُقدّر. لذا، يُعدّ هذا العنصر من عناصر الصيانة الوقائية، ويجب استبداله قبل انتهاء عمره التشغيلي.

حول ZD السلامة

نصمم منتجاتنا لتناسب ظروف العالم الحقيقي. فليست كل حالات الضغط الزائد مفاجئة، بل بعضها ناتج عن آلاف الدورات الصغيرة. تخضع أقراصنا المقاومة للإجهاد لاختبارات صارمة لتوفير حماية موثوقة وطويلة الأمد في هذه البيئات الصعبة.
