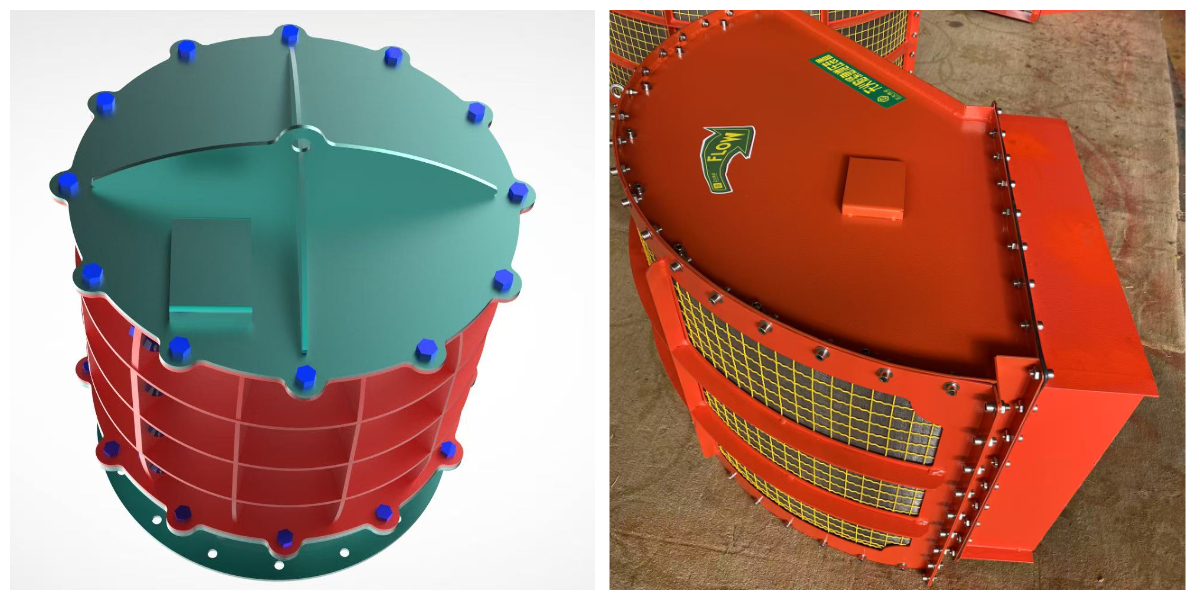

فتحة تهوية غير دائرية مضادة للانفجار بدون لهب

ملخص
تُعاني العديد من الأوعية الصناعية من قيود هيكلية أو تصميمية تستلزم فتحات تهوية غير دائرية. وتُقدّم فتحة التهوية المستطيلة عديمة اللهب حلاً لهذه المشكلة، إذ توفر حلاً هندسياً متكاملاً للسلامة، حيث تُكيّف تقنية التهوية عديمة اللهب المُثبتة لتناسب هذه الأشكال، مما يضمن عدم تأثر حماية المعدات ذات الأشكال الهندسية غير القياسية من الانفجار.

الميزات والفوائد

• ملاءمة خاصة بالتطبيق:يُمكّن من التهوية الآمنة بدون لهب في المعدات التي لا تكون فيها فتحات التهوية الدائرية ممكنة.

• الأداء الموحد:تم تصميمها هندسياً لضمان توزيع متساوٍ للتدفق وتبريد فعال عبر المنطقة المستطيلة بأكملها.

• السلامة الهيكلية:تم تصميم الغلاف للتعامل مع الإجهادات غير المتماثلة التي يمكن أن تحدث أثناء التهوية من خلال فتحة مستطيلة.

• يحافظ على مساحة المعدات:صُممت لتندمج بسلاسة دون الحاجة إلى تعديلات كبيرة على السفينة.

كيف يعمل

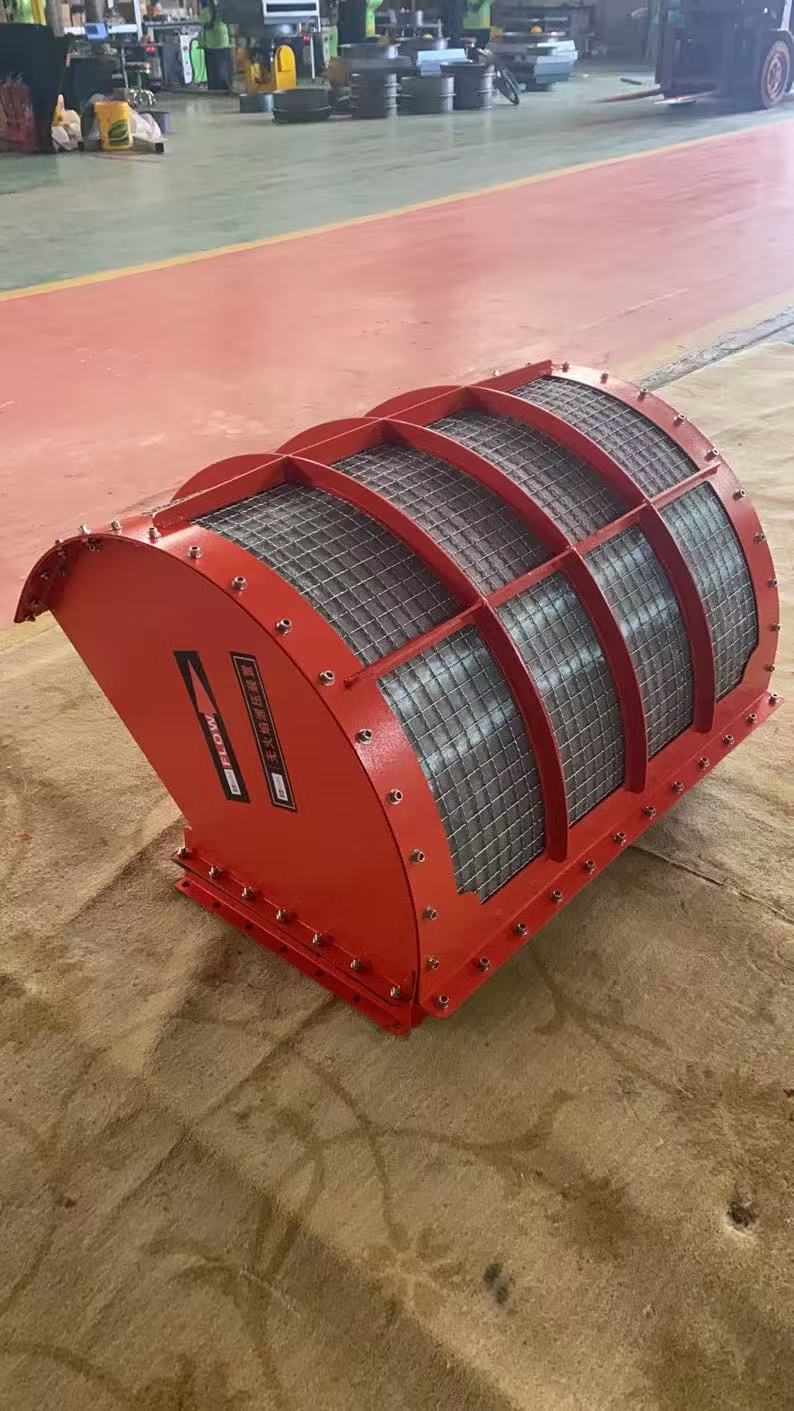

المبدأ مطابق للفتحات الدائرية. تنفجر لوحة الانفجار المستطيلة، ويتم توجيه الانفجار إلى داخل الهيكل المستطيل. توفر مصفوفة الشبكة السلكية المستطيلة المُجهزة خصيصًا تبريدًا موحدًا عبر مقطعها العرضي بالكامل، مما يؤدي إلى تبريد منتجات الانفجار قبل إطلاقها.

المواصفات (الوصفية)
متوفر في مجموعة واسعة مننسب العرض إلى الارتفاع والأحجامتتراوح الأحجام الشائعة من 400 × 600 مم إلى 1000 × 1500 مم أو أكبر.تصاعديتم ذلك عبر شفة شديدة التحمل مثبتة بمسامير على الوعاء. يتطلب الاختيار...أبعاد الفتحة، مساحة التهوية المطلوبة (Av)وخصائص انفجار المادة الموجودة بالداخل.

سؤال وجواب
س: هل تختلف عملية حساب مساحة التهوية بالنسبة للفتحات المستطيلة؟
ج: يتم حساب مساحة التهوية المطلوبة (Av) باستخدام نفس المعايير (NFPA 68، وما إلى ذلك) بناءً على حجم الوعاء وخصائص الغبار/الغاز. ثم يتم تصميم الجهاز لتوفيرعلى الأقلتلك المساحة المحسوبة ضمن عامل الشكل المستطيل.

س: هل يمكن أن تكون مصفوفة التبريد بنفس كفاءة الوحدة الدائرية؟
ج: نعم. يضمن تصميم حزمة الشبكة وموجهات التدفق الداخلية الحفاظ على كفاءة التبريد. غالبًا ما تُستخدم ديناميكيات الموائع الحسابية (CFD) والاختبارات الفيزيائية للتحقق من أداء الأشكال غير القياسية.
